技术摘要：

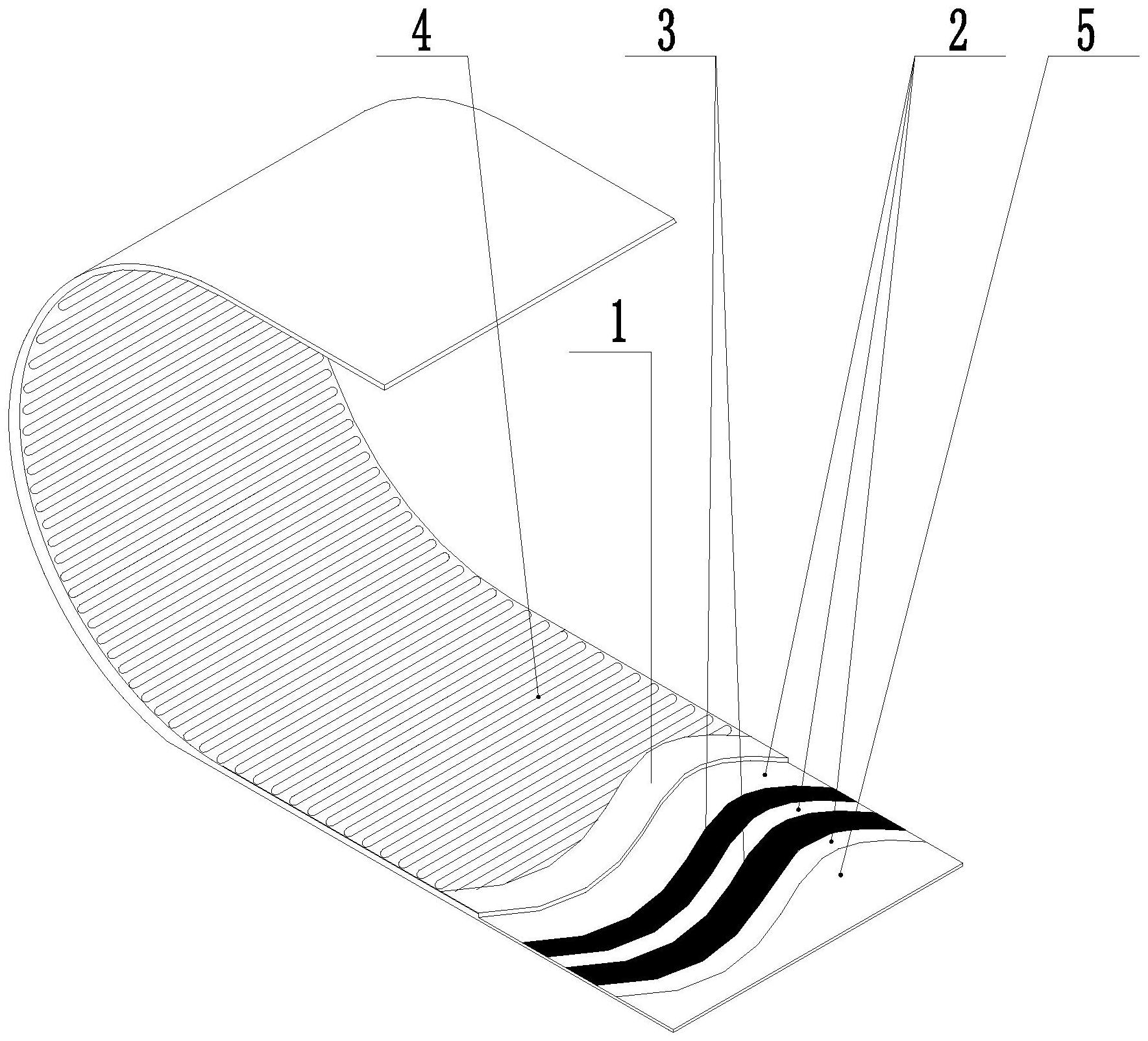

本发明公开了一种钢板增强的电热熔带，包括热熔塑料层，热熔塑料层与包覆塑料层之间固连有用于增强塑料管道连接的轴向强度和承压强度的增强钢板层，所述增强钢板层分别与热熔塑料层和包覆塑料层之间通过胶质材料固连，所述热熔塑料层上固连有用于使热熔塑料层熔解的发  全部
背景技术：
随着塑料类口径的不断增大，现有的电熔套筒连接技术和热板对接焊接都不能满 足使用的要求。市场上出现了采用钢网或钢板孔网增强的电热熔带，用于大口径塑料类管 材的连接，但由于钢塑之间无粘合力，时间稍长，就会出现钢塑分离；由于钢网或者钢板孔 网增强的电热熔带整体强度较差，造成焊接好的电热熔带不能承受塑料管道的轴向强度和 承压强度。
技术实现要素：
本发明提供了一种钢板增强的电热熔带，解决了现有技术中电热熔带中增强钢网 或钢板孔网与塑料基体之间无粘合力，时间稍长，会出现钢塑分离，且钢网或者钢板孔网增 强的电热熔带整体强度较差，容易造成焊接好的电热熔带不能承受塑料管道的轴向强度和 承压强度的问题。 为实现上述目的，本发明所采用的技术方案如下： 一种钢板增强的电热熔带，关键点在于：包括用于与塑料管道表面热熔焊接的热 熔塑料层，所述热熔塑料层与包覆塑料层之间固连有用于增强塑料管道连接的轴向强度和 承压强度的增强钢板层，所述增强钢板层分别与热熔塑料层和包覆塑料层之间通过胶质材 料固连，所述热熔塑料层上固连有用于使热熔塑料层熔解的发热层，发热层发热使热熔塑 料层熔解，以构成对塑料管道与塑料管道的焊接，所述发热层连通有用于电源通电使所述 发热层发热的通电接头。 进一步的，所述增强钢板层包括若干个薄钢板，各所述薄钢板之间通过胶质材料 粘接固定。 进一步的，所述胶质材料为粘接树脂。 进一步的,所述增强钢板层的抗拉强度大于所述热熔塑料层和包覆塑料层的抗拉 强度。 进一步的，所述发热层包括固连于热熔塑料层上的发热钢网，所述发热钢网连通 有通电接头，电源连通所述通电接头，发热钢网发热，使得热熔塑料层熔解，以构成对塑料 管道之间的焊接。 进一步的，所述发热层包括固连于热熔塑料层上的发热电阻丝，所述发热电阻丝 沿所述热熔塑料层的宽度方向往复分布并固连于所述热熔塑料层上，所述发热电阻丝连通 有通电接头，电源连通所述通电接头，发热电阻丝发热，使得热熔塑料层熔解，以构成对塑 料管道之间的焊接。 进一步的，所述发热层外表面上固连有用于阻断与塑料管道内水接触的防腐保护 3 CN 111578028 A 说　明　书 2/4 页 层。 进一步的，所述防腐保护层与发热层之间通过粘接树脂固连。 进一步的，所述通电接头分别位于沿所述热熔塑料层宽度方向的两侧，所述通电 接头为铜制接头。 本发明由于采用了上述的结构，其与现有技术相比，所取得的技术进步在于：本发 明包括热熔塑料层，热熔塑料层用于和塑料管道热熔焊接，热熔塑料层和包覆塑料层之间 固定连接有增强钢板层，增强钢板层用于增强塑料管道之间连接的轴向强度和承压强度， 通过设置增强钢板层，保证了本发明的整体强度，增强钢板层分别与热熔塑料层和包覆塑 料层之间通过胶质材料粘接成一个整体，热熔塑料层上固定连接有发热层，发热层发热使 热熔塑料层熔解，从而构成对塑料管道之间的焊接，发热层连通有通电接头，电源连通通电 接头使发热层发热，通过将电源连通通电接头，使发热层发热，使热熔塑料层熔解并对塑料 管道进行焊接，通过胶质材料将增强钢板层与热熔塑料层和包覆塑料层形成一个整体，提 高了增强钢板层与热熔塑料层和包覆塑料层之间的固定效果，不容易使增强钢板层与热熔 塑料层和包覆塑料层分离，不会出现钢塑分离现象，去掉了人工补焊对接缝和补焊搭接电 热熔带的步骤，解决了现有电热熔带连接过程步骤较多，操作过程繁琐、用时较长的问题， 同时解决了操作者的操作熟练度对手工补焊对接缝质量造成影响的问题，本发明结构简 单，机械强度高，操作方便，接头密封性能良好，用于大口径塑料类管道的连接。 附图说明 附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实 施例一起用于解释本发明，并不构成对本发明的限制。 在附图中： 图1为本发明实施例的结构示意图； 图2为本发明实施例的增强钢板层的剖视图； 图3为本发明实施例的通电接头与发热电阻丝的结构示意图； 图4为本发明实施例与塑料管道连接的结构示意图。 标注部件：1-热熔塑料层，2-粘结树脂，3-薄钢板，4-发热电阻丝，5-包覆塑料层， 6-通电接头，7-塑料管道。
