一种异型板材增强的电热熔带


技术摘要:
本发明公开了一种异型板材增强的电热熔带,包括用于与塑料管道表面热熔焊接的热熔塑料层,热熔塑料层与包覆塑料层之间固连有增强异型板材层,所述增强异型板材层被限制于所述热熔塑料层和包覆塑料层之间,所述增强异型板材层分别与热熔塑料层和包覆塑料层之间形成互锁  全部
背景技术:
随着塑料类管道口径的不断增大,现有的电热熔带连接技术和热板对接焊都不能 满足使用的要求,市场上出现了采用钢网或者孔网板增强的电热熔带,用于大口径塑料类 管才的连接,但是由于钢网或者孔网板增强层与电热熔带的塑料基体之间没有粘合力,时 间稍长,就会出现钢塑分离,同时现有的电热熔带多采用发热钢网的结构进行发热焊接,发 热钢网在制作和贴服的过程中,受到加工工艺的限制,发热钢网电阻阻值经常波动,自身阻 值稳定性差,焊接不均匀,给后期的焊接带来困难,在焊接的时候需要采用大小片电热熔带 分步焊接的方式,需要人工补焊对接缝和补焊搭接电热熔带,降低了连接效率和焊接质量, 焊接时间长,工艺繁琐,因此,急需一种异型板材增强的电热熔带,用于大口径塑料类管道 的连接。
技术实现要素:

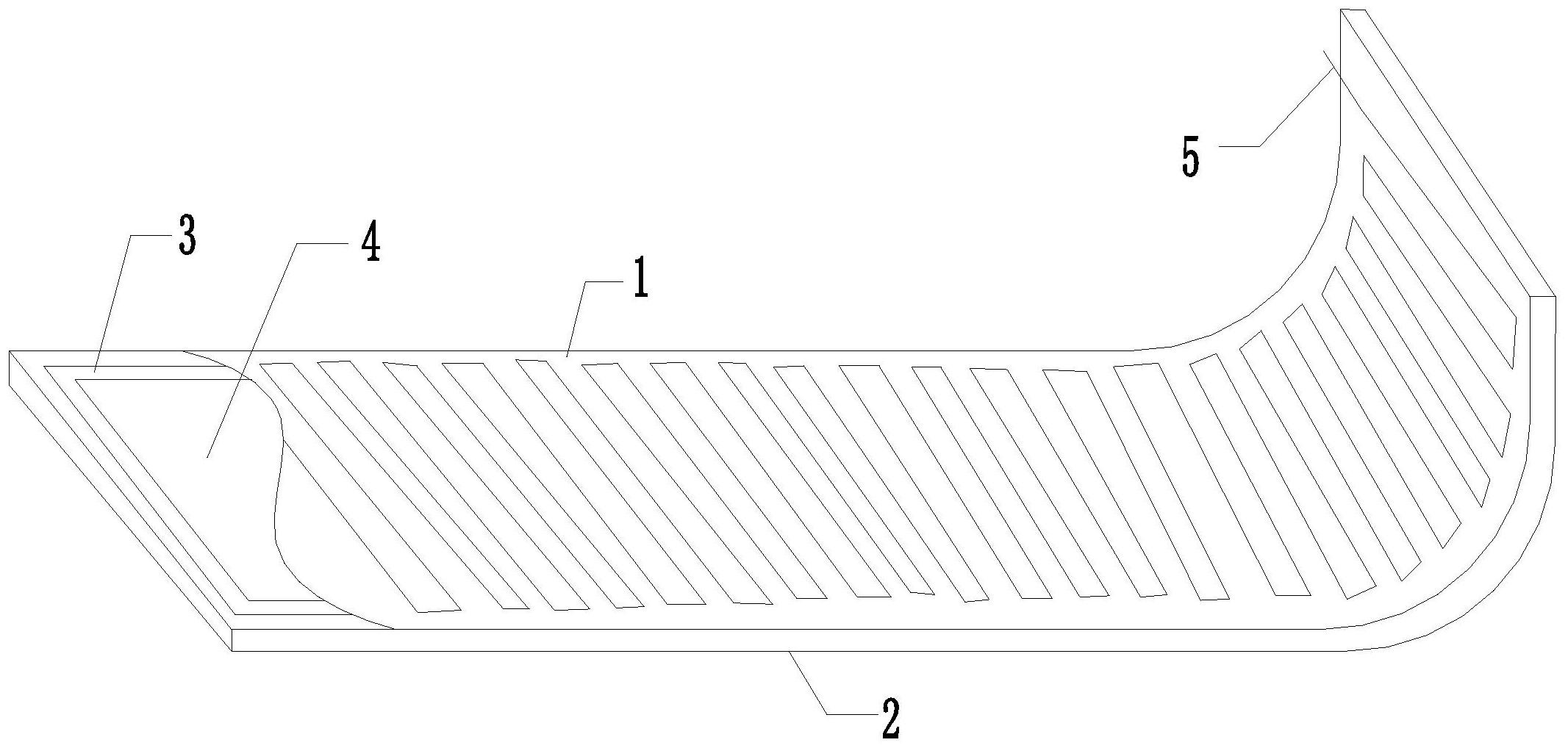

本发明提供了一种异型板材增强的电热熔带,解决了现有技术中电热熔带中发热 钢网电阻阻值稳定性差,造成焊接不均匀,且钢网或者孔网板增强层与电热熔带的塑料基 体之间没有粘合力,时间稍长,就会出现钢塑分离的问题。 为实现上述目的,本发明所采用的技术方案如下: 一种异型板材增强的电热熔带,关键点在于:包括用于与塑料管道表面热熔焊接 的热熔塑料层,所述热熔塑料层与包覆塑料层之间固连有用于增强塑料管道连接的轴向强 度和承压强度的增强异型板材层,所述增强异型板材层被限制于所述热熔塑料层和包覆塑 料层之间,所述增强异型板材层分别与热熔塑料层和包覆塑料层之间形成互锁结构,所述 热熔塑料层上固连有用于使热熔塑料层熔解的发热电阻丝层,所述发热电阻丝层连通有用 于电源通电使所述发热电阻丝层发热的通电接头。 进一步的,所述互锁结构包括于所述增强异型板材层分别与热熔塑料层和包覆塑 料层的接触面上形成的凹凸交替结构,所述热熔塑料层和包覆塑料层分别与增强异型板材 层的接触面上形成有与增强异型板材层上的凹凸交替结构互嵌互锁的锁紧结构。 进一步的,所述增强异型板材层的抗拉强度大于所述热熔塑料层和包覆塑料层的 抗拉强度。 进一步的,所述增强异型板材层的材质为金属。 进一步的,所述增强异型板材层分别与热熔塑料层和包覆塑料层之间粘接有粘接 树脂层。 进一步的,所述增强异型板材为若干个相互粘接的异型板材。 进一步的,所述发热电阻丝层由发热电阻丝构成,所述发热电阻丝沿所述热熔塑 3 CN 111578027 A 说 明 书 2/4 页 料层的宽度方向往复分布并固连于所述热熔塑料层上。 进一步的,所述发热电阻丝埋置于所述热熔塑料层内,所述热熔塑料层与塑料管 道接触的一面和所述发热电阻丝的距离为D,0.5mm≤D≤2mm。 进一步的,所述发热电阻丝为单股或者为多股。 进一步的,所述通电接头分别位于沿所述热熔塑料层宽度方向的两侧,且与所述 发热电阻丝层连通,所述通电接头为铜制接头。 本发明由于采用了上述的结构,其与现有技术相比,所取得的技术进步在于:本发 明通过将发热钢网更换为发热电阻丝层,可以将电源连通通电接头,使发热电阻丝层发热, 使热熔塑料层熔解并对塑料管道进行焊接,由于发热电阻丝层阻值稳定,因此,管道焊接均 匀,热熔塑料层与包覆塑料层之间固定连接有增强异型板材层,增强异型板材层用于增强 塑料管道连接的轴向强度和承压强度,增强异型板材层被限制在热熔塑料层和包覆塑料层 之间,增强异型板材层分别与热熔塑料层和包覆塑料层之间形成互锁结构,互锁结构可以 将增强异型板材层、热熔塑料层和包覆塑料层形成一个整体,并且增强异型板材层不会相 对于热熔塑料层和包覆塑料层移动,提高了增强网层与热熔塑料层和包覆塑料层之间的固 定效果,不容易使增强网层与热熔塑料层和包覆塑料层分离,去掉了人工补焊对接缝和补 焊搭接电热熔带的步骤,解决了现有电热熔带连接过程步骤较多,操作过程繁琐、用时较长 的问题,同时解决了操作者的操作熟练度对手工补焊对接缝质量造成影响的问题。 附图说明 附图用来提供对本发明的进一步理解,并且构成说明书的一部分,与本发明的实 施例一起用于解释本发明,并不构成对本发明的限制。 在附图中: 图1为本发明实施例1、2的结构示意图; 图2为本发明实施例1的增强异型板材层的结构示意图; 图3为本发明实施例1的增强异型板材层的俯视图; 图4为本发明实施例1的增强异型板材层的正视图; 图5为本发明实施例2的增强异型板材层的结构示意图; 图6为本发明实施例2的增强异型板材层的俯视图; 图7为本发明实施例2的增强异型板材层的正视图; 图8为本发明实施例1、2与塑料管道连接的结构示意图。 标注部件:1-热熔塑料层,2-包覆塑料层,3-粘接树脂层,4-增强异型板材层,5-发 热电阻丝,6-方形卡槽,7-限位凸起,8-第一凸起,9-第一凹槽,10-塑料管道。
