技术摘要：
本发明公开了一种多相电源动态响应控制电路及控制方法。本发明在检测到负载急剧增加时，通过临时调节输出的PWM信号，以从第一工作模式进入第二工作模式，来给负载补充能量，防止输出跌落。本发明对现有电路改动较小，检测方式简单、直接且高效，能在负载电流突然增大时  全部
背景技术：
在大电流或大功率应用场合，一般采取多相并联技术，相与相之间的PWM(Pulse  Width  Modulation，脉宽调制)信号可以相同或者错开一定相位。多相电源控制电路由一个 多相控制器加上若干相的功率处理单元(Powerstage  IC或DrMOS)组成。为了优化效率，通 常需要进行自动相位调整(auto-phase  shedding，也被称为切相)。在切相模式下，所述多 相电源控制电路根据负载电流的大小决定进行功率运行的功率处理单元个数。当负载电流 较小时，所述多相电源控制电路中仅部分功率处理单元进行功率运行。 现有多相电源控制电路的主要器件包括：多相控制器以及多个功率处理单元。多 相控制器基于负载电流提供相应数量的PWM信号，以分别控制各功率处理单元；多个功率处 理单元并联连接在多相控制器与负载之间，用于提供输出电压至负载。由于恒定导通时间 (Constant  On  Time，简称COT)控制方式具有很好的动态响应速度和轻载效率，多相电源一 般采取这种方式。采用恒定导通时间控制方式，在固定的输入电压和输出电压下，每相的导 通时间Ton_s都是固定的或近似固定的；这里近似固定指导通时间可以微变，例如抖频模式 下导通时间微变。即使在负载跳变时的导通时间Ton_s仍与在稳态时的导通时间Ton_是一 致的。 采用恒定导通时间控制方式，在非常快速的负载跳变时(即负载电流出现瞬态上 升时)，多相电源控制电路的响应速度不够迅速，不能及时响应负载的变化，将导致输出电 压上出现较大下冲。
技术实现要素：

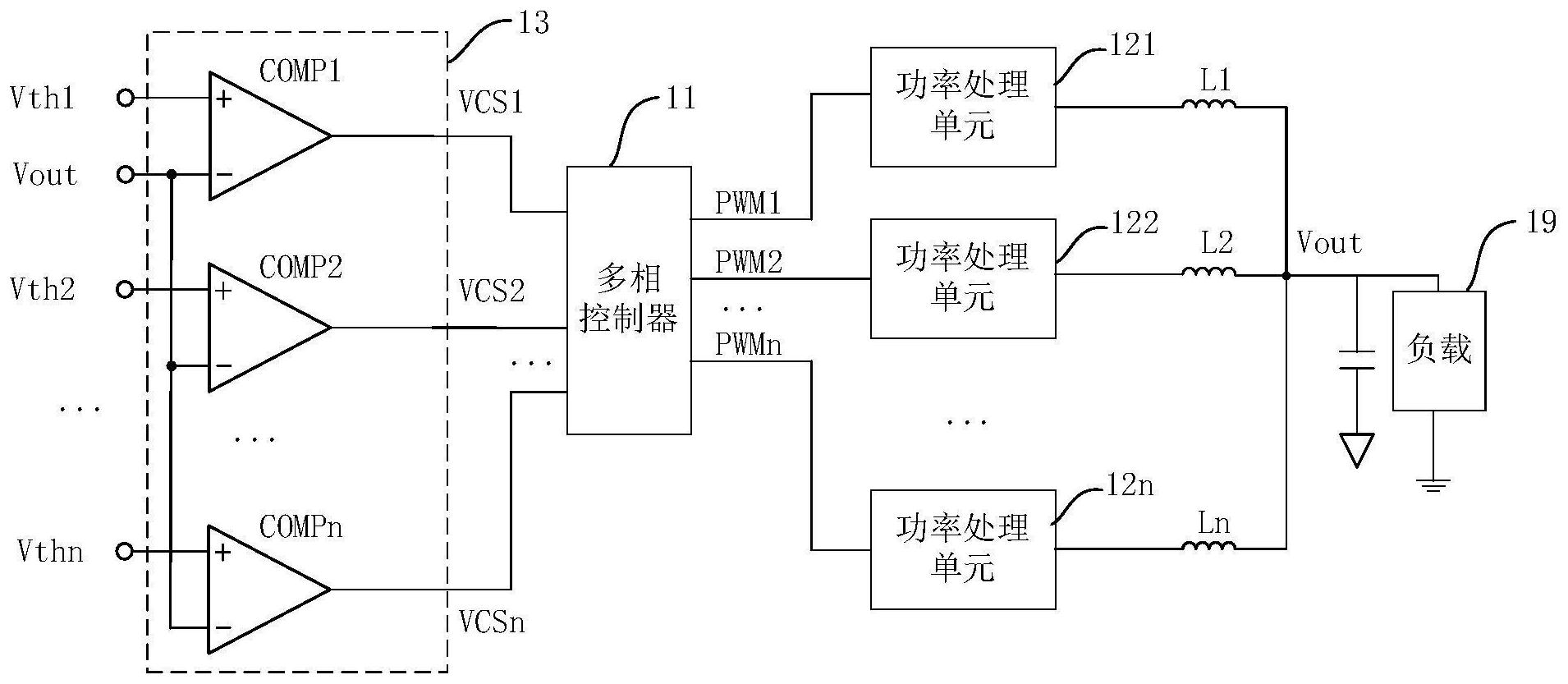

本发明的目的在于，针对现有技术中存在的技术问题，提供一种多相电源动态响 应控制电路及控制方法，可以在负载急剧增加时，临时调节输出的PWM信号来给输出补充能 量，防止输出跌落。 为实现上述目的，本发明提供了一种多相电源动态响应控制电路，包括：一多相控 制器，用于基于负载电流提供相应数量的PWM信号；多个功率处理单元，并联连接在所述多 相控制器与负载之间，用于响应相应的PWM信号而导通，以共同向负载提供能量；所述多相 控制器进一步用于在检测到负载电流瞬态上升时，调节输出的PWM信号，以从第一工作模式 进入第二工作模式。 为实现上述目的，本发明还提供了一种多相电源动态响应控制方法，采用本发明 所述的多相电源动态响应控制电路，所述方法包括如下步骤：通过所述多相控制器基于负 载电流提供相应数量的PWM信号，从而决定共同向负载提供能量的功率处理单元的数量；检 测是否发生负载电流瞬态上升；若检测到负载电流瞬态上升，则通过所述多相控制器调节 4 CN 111600464 A 说　明　书 2/8 页 输出的PWM信号，以从第一工作模式进入第二工作模式。 本发明的优点在于：本发明在检测到负载急剧增加时，通过临时调节输出的PWM信 号，以从第一工作模式进入第二工作模式，来给负载补充能量，防止输出跌落。本发明对现 有电路改动较小，检测方式简单、直接且高效，能在负载电流突然增大时迅速作出反应，通 过调节输出的PWM信号为负载提供足够的能量。 附图说明 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使 用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于 本领域技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附 图。 图1为本发明多相电源动态响应控制电路的一实施例的电路图； 图2为本发明PWM信号的波形示意图； 图3为本发明输出电压突变的示意图； 图4为本发明多相电源动态响应控制方法的流程图。
