技术摘要：
本发明公开了一种用于生产塑料制品的搅拌装置，本发明通过搅拌器解决了现有搅拌装置在搅拌过程中，搅拌时间长、搅拌效率低的问题；通过多个搅拌器在罐体轴向方向的分布，在罐体轴向方向形成多个层流，使物料能够实现上下混合；利用第一搅拌叶、第二搅拌叶在每个轴向方  全部
背景技术：
塑料制品应用广泛，，庞大的下游行业为我国塑料制品行业的发展提供了强有力 的支撑，随着《振兴石化行业规划细则》的出台，我国塑料制品行业迎来新的发展机遇。我国 塑料制品市场需求主要集中于农用塑料制品、包装塑料制品、建筑塑料制品、工业交通及工 程塑料制品等几个方面。 塑料制品是采用塑料为主要原料加工而成的生活、工业等用品的统称。包括为塑 料为原料的注塑、吸塑等所有工艺的制品。塑胶是一类具有可塑性的合成高分子材料。 在塑料制造过程中，需要将PVC粉料与混合而成的油料进行混合搅拌，但是现有搅 拌装置在搅拌过程中，搅拌混合不均匀，导致搅拌时间长、搅拌效率低，而且搅拌过程中物 料容易粘附在罐体内部，造成搅拌不均匀以及物料的浪费。
技术实现要素：

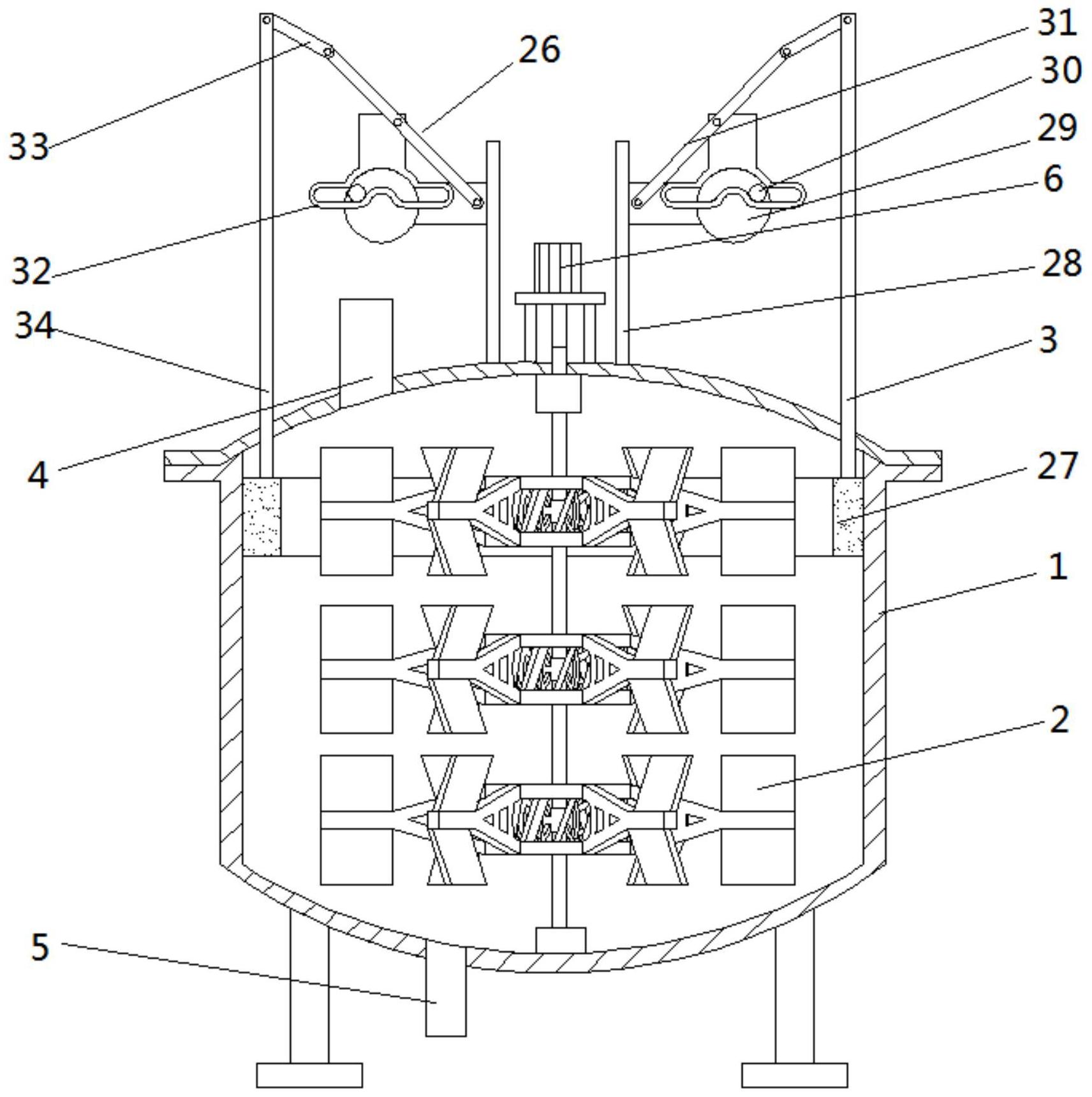

本发明的目的在于针对现有技术的不足之处，本发明提供了一种用于生产塑料制 品的搅拌装置。 本发明解决上述问题的技术方案为：一种用于生产塑料制品的搅拌装置，包括罐 体，安装在罐体上且用于搅拌物料的搅拌结构，安装在罐体上且用于刮罐体壁物料的刮料 结构； 搅拌结构包括安装在罐体顶部的第一电机，通过滚动轴承转动安装在罐体内且一 端伸出罐体与电机轴连接的搅拌轴，安装在搅拌轴上且沿搅拌轴中心轴线均匀分布的多个 搅拌器； 搅拌器包括安装在搅拌轴的固定环，通过多个第一支撑件安装在固定环外圆周面 上且与固定环同轴设置的第一搅拌叶，第一支撑件围绕固定环中心轴线环形阵列，通过第 二支撑件安装在第一搅拌叶外圆周面上且围绕固定环中心轴线环形阵列的多个第二搅拌 叶，第二搅拌叶围绕固定环中心轴线环形阵列； 第一搅拌叶包括位于固定环上方的上支撑环，位于固定环下方的下支撑环，一端 安装在上支撑环上且另一端安装在下支撑环上、与水平面之间夹角为A的第一搅拌片； 第一支撑件包括一端安装在固定环上且另一端安装在上支撑环上的支撑杆  A，一 端安装在固定环上且另一端安装在下支撑环上的支撑杆B，一端安装在支撑杆A上且另一端 安装在支撑杆B上、弧形结构的内辅助搅拌片； 第二搅拌叶包括位于上支撑环与下支撑环之间的搅拌柱，安装在搅拌柱顶部且与 第一搅拌片平行的第二搅拌片，安装在搅拌柱底部且与第二搅拌片关于搅拌柱中心对称的 第三搅拌片； 第二支撑件包括一端安装在上支撑环上且另一端安装在搅拌柱上的支撑杆  C，一 4 CN 111571840 A 说　明　书 2/4 页 端安装在下支撑环上且另一端安装在搅拌柱上的支撑杆D，一端安装在支撑杆C上且另一端 安装在支撑杆D上、同轴设置的多个外辅助搅拌片，外辅助搅拌片为弧形结构且沿罐体径向 方向分布。 进一步的，所述刮料结构安装在罐体顶部且关于罐体对称的一对驱动件，安装在 驱动件上且位于罐体内、在驱动件作用下上下运动的刮料环。 进一步的，所述驱动件包括安装在罐体顶部的立柱，通过滚动轴承转动安装在立 柱上的转轴，安装在转轴上的转盘，安装在转盘上且不与转盘同轴的驱动柱，一端与立柱铰 接的第一连杆，与第一连杆中部铰接且与驱动柱滑动连接的驱动框，一端与第一连杆铰接 且位于第一连杆远离立柱一端的第二连杆，上端与第二连杆铰接且下端伸入罐体内、通过 滑动轴承与罐体滑动连接的第三连杆，刮料环安装在第三连杆底部。 进一步的，所述驱动框包括驱动块，与驱动块底部连为一体且为弧形结构的第一 驱动杆，通过过渡杆A安装在第一驱动杆上且位于第一驱动杆两端、为弧形结构的第二驱动 杆，通过过渡杆B安装在第二驱动杆上且与第一驱动杆同轴设置、弧形结构的第三驱动杆， 过渡杆A与过渡杆B平行。 进一步的，所述驱动框内表面安装有沿驱动框轮廓分布的滑柱，驱动柱上设有与 滑柱相互配合的环形滑槽，滑柱插入环形滑槽内。 进一步的，所述罐体顶部设有进料口，罐体底部设有出料口。 本发明具有有益效果： (1)本发明通过搅拌器解决了现有搅拌装置在搅拌过程中，搅拌混合不均匀，导致 搅拌时间长、搅拌效率低的问题；通过多个搅拌器在罐体轴向方向的分布，在罐体轴向方向 形成多个层流，使物料能够实现上下混合；利用第一搅拌叶、第二搅拌叶在每个轴向方向的 层流内形成沿罐体径向方向分布的层流，使物料能够实现内外交换，从而提高在径向方向 的搅拌混合效果与效率；利用第一支撑件、第二支撑件提高搅拌器的整体强度，同时利用内 辅助搅拌片、外辅助搅拌片断流，进一步提高径向方向的搅拌效果。 (2)通过刮料结构解决现有搅拌过程中物料容易粘附在罐体内部，造成搅拌不均 匀以及物料浪费的问题； 利用第二电机带动转盘转动，驱动柱随转盘转动，驱动柱带动驱动框运动，驱动 框、第一连杆、第二连杆、第三连杆之间形成连杆机构，带动第三连杆沿罐体中心轴线方向 做直线运动，刮料环随第三连杆运动，将罐体内壁上粘附的物料刮入罐体内进行搅拌。 附图说明 图1为本发明主视方向剖视图； 图2为本发明搅拌结构示意图； 图3为本发明搅拌器结构示意图一； 图4为本发明搅拌器结构示意图二； 图5为本发明搅拌器剖视图； 图6为本发明驱动框结构示意图。 图中：1-罐体，2-搅拌结构，3-刮料结构，4-进料口，5-出料口，6-第一电机，7-搅拌 轴，8-搅拌器，9-固定环，10-第一搅拌叶，11-第一支撑件，12-第二支撑件，13-第二搅拌叶， 5 CN 111571840 A 说　明　书 3/4 页 14-上支撑环，15-下支撑环，16-第一搅拌片，17-支撑杆A，18-支撑杆B，19-内辅助搅拌片， 20-搅拌柱，21-第二搅拌片，22-第三搅拌片，23-支撑杆C，24-支撑杆D，25-外辅助搅拌片， 26-驱动件，27-刮料环，  28-立柱，29-转盘，30-驱动柱，31-第一连杆，32-驱动框，33-第二 连杆，34-第三连杆，36-驱动块，37-第一驱动杆，38-第二驱动杆，39-第三驱动杆，40-滑柱，  42-过渡杆A，43-过渡杆B。
