技术摘要：
本发明公开了一种多圆盘浓缩机的滤液分配装置，包括中心轴，中心轴外圆周均布排列设有滤液流道，滤液分配阀设在中心轴的轴伸端一侧，并安装在多圆盘浓缩机的浆槽外，滤液流道的出口导向滤液分配阀，所述滤液分配阀包括分配阀壳体，分配阀壳体在面向浆槽一侧敞口并与浆  全部
背景技术：
多圆盘浓缩机主要用于浆线浆液的浓缩和洗涤，浆液通过进浆管流入进浆箱，然 后浆液采用溢流方式进入浆槽。当中心轴转动时，盘片上的扇形板（盘片为由扇形板组合形 成，呈圆盘状）浸没在大气压力下的浆液中，由过滤介质实现浆液的分离，在水腿内部逐渐 形成真空，此时吸附在扇形板表面上的浆层比较薄，大量细小纤维和填料的固形物仍然存 在过滤后的滤液中，这部分滤液的浓度比较高，称为浊滤液。随着扇形板的继续运转，扇形 板上的浆层逐渐变厚，这时浆层本身就起到很好过滤介质的作用，能够截留大量细小的固 形物，滤液质量逐渐提高，此区域的滤液称为清滤液；随着扇形板的转动，浆层加厚，当扇形 板转出液面时,  在真空的作用下继续脱水，浆层的干度进一步提高，随后进入大气区，当剥 浆水剥离扇形板边缘的时候，浆层在自身重力作用下形成自卷，落入浆槽。经螺旋输送入浆 池，被剥落浆层的扇形板转入到洗网区，经洗涤后进入下一个过滤周期。 中心轴作为多圆盘浓缩机滤液的流道，与盘片上的扇形板腔道相连通，过滤后的 滤液沿着扇形板与滤网所形成的腔道进入中心轴内部，汇集到滤液分配阀，然后经分配阀 的出口流向滤液池。 公告号CN204780442U的发明公开一种多盘脱水装置，包括底座、安装于底座上的 机壳、固定于底座一端的主电机、与主电机输出端连接的空心主轴、套设于空心主轴外的多 个滤盘、以及安装于机壳上部内壁面的喷淋装置，还包括固定连接于空心主轴端部的滤液 分配阀，滤液分配阀包括圆台、设置于圆台中部的空心圆柱凸台、以及两个扇形滤片，圆台 上开设有两个相对设置的扇形缺口，扇形滤片与圆台抵触连接且覆盖扇形缺口，扇形滤片 的一侧开设有多个通孔。其对真空度的提升温和，真空度可以提前、缓慢地提升，浆料层能 够更好的附着在滤盘上；同时多盘脱水装置的处理能力提高了30%以上。 但是包括上述技术方案在内的传统多圆盘浓缩机，其滤液分配结构设计不合理， 影响滤液分配效果，进而影响多圆盘浓缩机的作业效率。
技术实现要素：

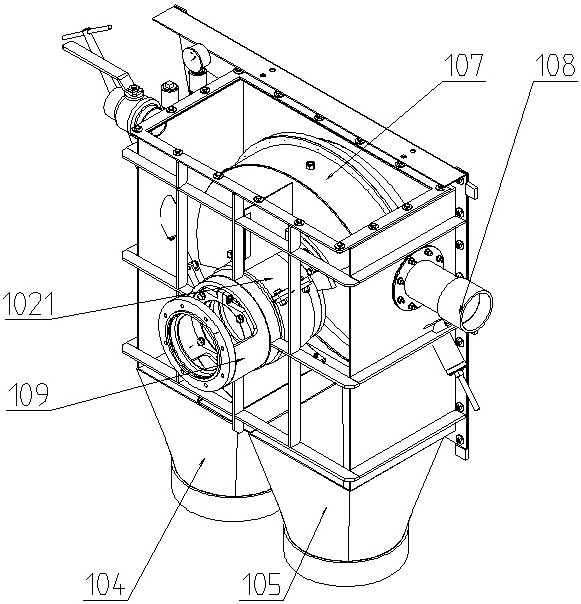

本发明的目的在于提供一种多圆盘浓缩机的滤液分配装置。 为解决上述技术问题，本发明采用如下技术方案： 一种多圆盘浓缩机的滤液分配装置，包括中心轴，中心轴外圆周均布排列设有滤液流 道，滤液分配阀设在中心轴的轴伸端一侧，并安装在多圆盘浓缩机的浆槽外，滤液流道的出 口导向滤液分配阀， 所述滤液分配阀包括分配阀壳体，分配阀壳体在面向浆槽一侧敞口并与浆槽密封固定 连接，使分配阀壳体内腔与中心轴的滤液流道均连通； 4 CN 111593595 A 说　明　书 2/5 页 分配阀壳体内腔设有沿中心轴径向布置的分配片，分配片的径向长度超过中心轴上的 滤液流道，分配片连接有驱动其沿中心轴转动的分配片驱动机构； 分配阀壳体的下部连通设有两个左右布置的水腿，分别为浊滤液水腿和清滤液水腿， 分别接收分配阀分配的浊滤液和清滤液；分配片转动调节导向两个水腿的滤液分配比例。 所述分配片位于分配阀壳体内腔的下半部，分配片为L型结构，其包括沿径向的直 线段和连接在直线段径向外端的弧形段； 浊滤液水腿和清滤液水腿之间设有立式布置的密封板，密封板与分配片的弧形段密封 接触配合。 所述密封板偏向浊滤液水腿一侧设置，且密封板与浊滤液水腿和清滤液水腿之间 通过导向板连接。 所述分配片驱动机构包括倾斜向下并指向分配片的分配片驱动伸缩杆，分配片驱 动伸缩杆通过连杆组件与分配片连接。 所述分配阀壳体内腔的上半部设有排气装置，排气装置包括位置固定的排气室， 排气室上设有弧形窗口，弧形窗口与上部的若干滤液流道对应，使滤液流道通过弧形窗口 与排气室连通，排气室还设有水平布置的排气管。 所述排气室为弧形结构，排气室内设有径向隔板将其分隔为两个排气室，其中一 个排气室的弧长较大，为大排气室，另一个排气室的弧长较小，为小排气室，且大排气室的 高度较高；径向隔板上还设有通道，使大排气室和小排气室连通；所述排气管连接在大排气 室上； 大排气室和小排气室内均设有弧形窗口，大排气室的弧形窗口的弧长大于小排气室的 弧形窗口的弧长。 所述大排气室的弧形窗口处设有与其滑动导向配合的调节挡板，调节挡板连接有 驱动其沿弧形窗口移动的调节挡板驱动机构。 所述中心轴包括锥形芯轴，以及由锥形芯轴中心轴线处固定穿设的转轴；转轴由 浆槽穿过并与其转动配合，锥形芯轴位于浆槽内； 锥形芯轴在朝向的滤液分配阀一端为小直径端；锥形芯轴外周面上沿圆周方向均匀排 布固定若干个折弯板，每个折弯板的长度均沿锥形芯轴的轴向方向延伸布置；每个折弯板 与锥形芯轴外周面之间分别形成独立的锥形倾斜式滤液流道，锥形倾斜式滤液流道与滤液 分配阀连接； 每个折弯板在位于锥形芯轴的径向外侧面设有与锥形倾斜式滤液流道连通的滤液入 口组，滤液入口组包括多个沿轴向间隔排列的滤液入口，滤液入口与多圆盘浓缩机的盘片 对应布置，且滤液入口与对应盘片上的扇形板腔道相连通。 所述转轴的两端分别设有轴承座支撑，在位于滤液分配阀一侧的转轴处设有套筒 支架，套筒支架包括沿轴向套设在转轴上的圆筒体，圆筒体在轴承座一端设有轴承压盖，轴 承压盖与对应的轴承座固定连接，圆筒体的另一端设有与排气室对应平行布置的扇形支 板，排气室固定在扇形支板上。 所述滤液分配阀上分配片的径向内端通过抱箍机构抱设在圆筒体上。 本发明的有益效果是： 本发明在中心轴外圆周均布排列设有滤液流道，滤液流道的出口导向滤液分配阀，分 5 CN 111593595 A 说　明　书 3/5 页 配阀壳体内腔设有沿中心轴径向布置的分配片，分配片的径向长度超过中心轴上的滤液流 道，分配片连接有驱动其沿中心轴转动的分配片驱动机构，并且分配阀壳体的下部连通设 有两个左右布置的水腿，分别为浊滤液水腿和清滤液水腿，分别接收分配阀分配的浊滤液 和清滤液；分配片转动调节导向两个水腿的滤液分配比例，提高了对浊滤液和清滤液的分 配处理效果。 本发明在分配阀壳体内腔的上半部设有排气装置，当扇板浸入浆液中，滤液便进 入扇板腔道和中心轴的滤液通道中，置换出的大气通过滤液分配阀的排气装置排出。 本发明中心轴上形成的滤液流道为锥形倾斜式滤液流道，提高了滤液流道内的水 流通畅性。安装时将盘片的扇形板对应安装在滤液入口处，过滤后的滤液沿着扇形板与滤 网所形成的腔道由滤液入口进入锥形倾斜式滤液流道，之后滤液沿着锥形倾斜式滤液流道 快速汇集到滤液分配阀。 附图说明 图1是本发明的结构示意图； 图2是本发明的纵向剖面图； 图3是本发明的横向剖面图； 图4是图1中滤液分配阀去除壳体端板的示意图； 图5是图4的主视图； 图6是图5中滤液分配阀上排气装置的内部示意图； 图7是图2中滤液分配阀位置的放大图； 图8是图7中套筒支架的示意图； 图9是套筒支架的立体示意图； 图10是图2中中心轴的立体示意图； 图11是中心轴的端面示意图； 图12是中心轴的纵向剖面示意图。
