技术摘要：
本发明公开了一种立体墙面的安装系统，其包括有支撑连接板，所述支撑连接板的正面固定连接有卡扣，所述卡扣包括有第一连接板，所述第一连接板远离所述支撑连接板的一侧垂直连接有第二连接板、所述第二连接板远离所述支撑连接板的一侧垂直连接有第三连接板，所述第三连  全部
背景技术：
随着社会的发展，人们生活水平的提高，人们开始更多的关注生活品质，因此，消 费者对家居装修提出更高的要求，完美的装饰应与客体的功能紧密结合，适应制作工艺，发 挥物质材料的性能，并具有良好的艺术效果，立体墙板成为了一种时尚的装修方式，而现有 的一些平面墙板在安装时都只能实现平面的效果，不能呈现出凹凸感，使得平面墙板的使 用存在局限性，容易出现审美疲劳。
技术实现要素：

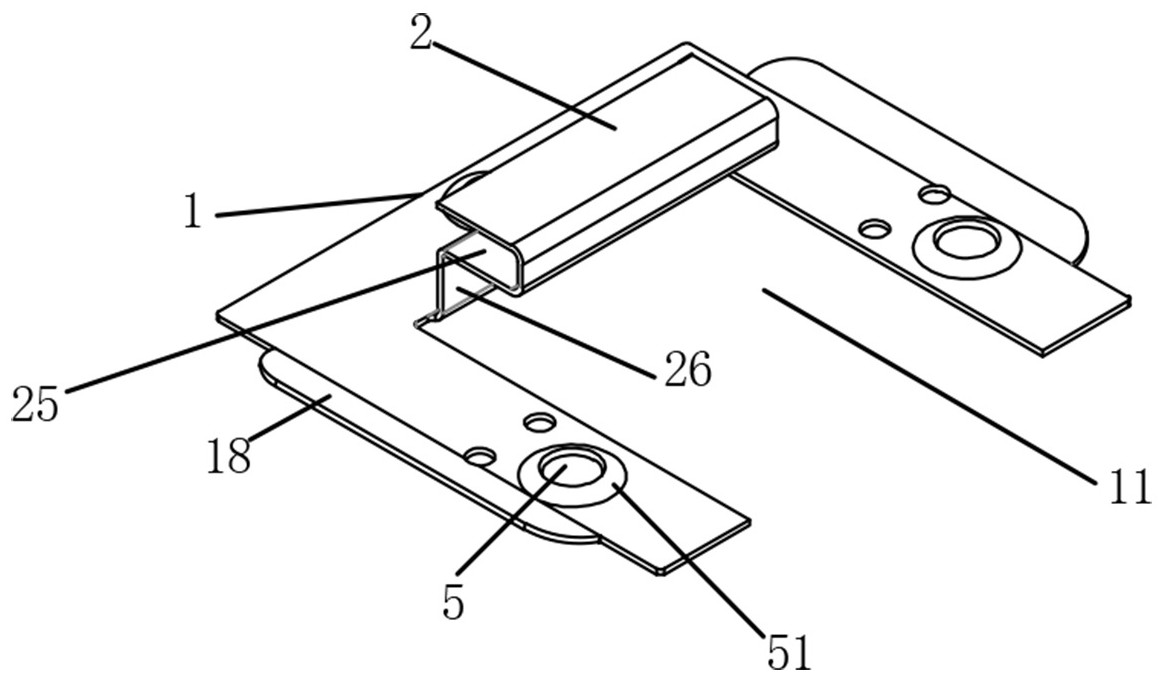

： 本发明通过墙板安装配件通过安装孔与所述龙骨可拆卸连接，所述墙板安装配件通过 卡扣与所述墙板可拆卸连接，便可使安装后的墙板整体呈现出凹凸感，在视觉和触感上都 能实现凹凸感，使平面墙板使用更加的多元化，有利于产品的长期发展。 一种墙板安装配件，其包括有支撑连接板，所述支撑连接板的正面固定连接有卡 扣，所述卡扣包括有第一连接板，所述第一连接板远离所述支撑连接板的一侧垂直连接有 第二连接板、所述第二连接板远离所述支撑连接板的一侧垂直连接有第三连接板，所述第 三连接板远离所述第二连接板的一侧垂直连接有第四连接板，所述第四连接板位于所述第 二连接板的正上方，所述第二连接板、所述第三连接板与所述第四连接板形成卡槽，所述支 撑连接板上开设有安装孔。 优选地，所述第四连接板的长度A大于所述第二连接板的长度B。 优选地，所述支撑连接板开设有限位槽，所述限位槽的槽口方向与卡槽的开口方 向相反，所述限位槽的槽底连接所述第一连接板。 优选地，所述限位槽将支撑连接板分成第一卡接部，第二卡接部以及第三卡接部， 所述第一卡接部的中部开设有第一安装孔，所述第二卡接部上开设有第二安装孔，所述第 三卡接部上开设有第三安装孔。 优选地，所述第二卡接部与所述第三卡接部远离所述限位槽的侧边均成型有加强 板。 优选地，所述加强板向上倾斜。 优选地，所述安装孔上成型有环形凸起部。 一种立体墙面的安装系统，其包括有龙骨以及墙板，所述墙板安装配件通过安装 孔与所述龙骨可拆卸连接，所述墙板安装配件通过卡扣与所述墙板可拆卸连接。 优选地，所述墙板的两侧均开设有凹槽，所述墙板位于所述凹槽 的两侧形成有第 一凸起部与第二凸起部。 优选地，所述第二凸起部的外壁与卡槽的内壁相互配合，所述凹槽的内壁与所述 卡槽的外壁相互配合。 本发明的有益效果： 3 CN 111593856 A 说　明　书 2/4 页 （1）本发明通过墙板安装配件通过安装孔与所述龙骨可拆卸连接，所述墙板安装配件 通过卡扣与所述墙板可拆卸连接，便可使安装后的墙板整体呈现出凹凸感，在视觉和触感 上都能实现凹凸感，使平面墙板使用更加的多元化，有利于产品的长期发展。 （2）本发明的卡扣包括有第一连接板，所述第一连接板远离所述支撑连接板的一 侧垂直连接有第二连接板，所述第二连接板远离所述支撑连接板的一侧垂直连接有第三连 接板，所述第三连接板远离所述第二连接板的一侧垂直连接有第四连接板，所述第四连接 板位于所述第二连接板的正上方，所述第二连接板、所述第三连接板与所述第四连接板形 成卡槽，所述支撑连接板上开设有安装孔，通过第三连接板将卡扣分成放置区与卡槽，通过 卡槽的外壁与墙板凹槽的内壁进行配合，通过卡槽的内壁与墙板的第二凸起部的外壁配 合，实现墙板安装上墙时，能够实现凹凸感，同时通过共用第三连接板能够使后期两块墙板 之间贴合的比较紧，通过垂直能够在墙板卡入到卡槽定位准确的安装，解决了传统的墙板 在安装时定位繁琐的问题。 附图说明： 图1为本发明墙板安装配件的示意图； 图2为本发明墙板安装配件的仰视示意图； 图3为本发明墙板安装配件的侧视示意图； 图4为本发明墙板安装后的效果图； 图5为本发明图4中A处的放大图； 图6为本发明墙板的示意图； 附图中:1.支撑连接板；11.限位槽；12.第一卡接部；13.第二卡接部；14.第三卡接部； 15.第一安装孔；16.第二安装孔；17.第三安装孔；18.加强板；2.卡扣；21.第一连接板；22. 第二连接板；23.第三连接板；24.第四连接板；25.；卡槽；26.放置区；5.安装孔；51.环形凸 起部；6.龙骨；7.墙板；71.凹槽；72.第一凸起部；73.第二凸起部；8.墙板安装配件；
