技术摘要：
本发明一种传送带挡板公开了一种通过推板向外挤推，以将货物向传送带中部推动，避免产生摩擦的挡板装置，其特征在于所述固定架为矩形架，密封板置于固定架的一侧上，且通过螺钉固定，步进电机通过支架固定框固定置于固定架内，转动杆的一端和步进电机的步进电机轴相连  全部
背景技术：
使用传送带传输运送货物时，货物受到振动及摩擦等影响，容易出现从传送带上 掉落的情况，造成货物的损坏，一般在两侧设置固定挡板对货物阻挡，但由于在传送带上放 置货物时，摆放位置常常偏离传送带的中部位置，并存在振动滑移等情况，货物跟随传送带 前进时，容易滑动偏斜与挡板挤压接触，产生摩擦，容易对货物造成损坏，且对货物前进造 成阻碍，同时也影响了后方货物的传送，易出现部分位置货物积聚堵塞的情况，使得货物输 送效率下降。 公告号CN203461484U公开了一种带侧挡板和接盘的传送带装置，包括支架、传送 轮和传送带、侧挡板、斜侧板、接盘，该装置设置固定挡板对货物阻挡，货物跟随传送带前进 时，容易滑动偏斜与挡板挤压接触，产生摩擦，对货物前进造成阻碍，同时也影响了后方货 物的传送，易出现部分位置货物积聚堵塞的情况，使得货物输送效率下降。 公告号CN206068673U公开了一种带有阻挡功能的传送带，包括传送带本体、固定 挡板、推拉弹簧和转动挡板，该装置在两侧设置固定挡板对货物阻挡，货物跟随传送带前进 时，容易滑动偏斜与挡板挤压接触，产生摩擦，对货物前进造成阻碍，同时也影响了后方货 物的传送，易出现部分位置货物积聚堵塞的情况，使得货物输送效率下降。
技术实现要素：

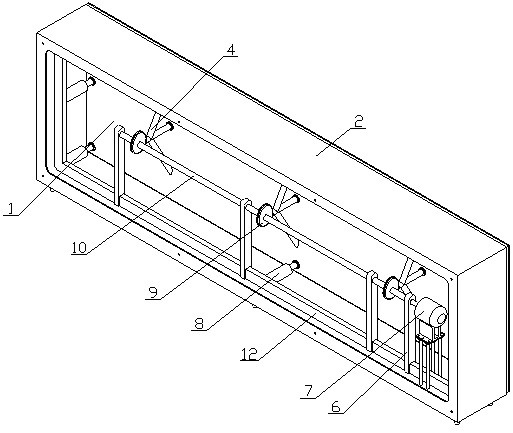

为了改善上述情况，本发明一种传送带挡板提供了一种通过推板向外挤推，以将 货物向传送带中部推动，避免产生摩擦的挡板装置。 本发明一种传送带挡板是这样实现的：本发明一种传送带挡板由推板、固定架、密 封板、顶推架、压力传感器、支撑座、步进电机、伸缩杆、凸轮、转动杆、固定螺杆和固定框组 成，所述固定架为矩形架，密封板置于固定架的一侧上，且通过螺钉固定，步进电机通过支 架固定框固定置于固定架内，转动杆的一端和步进电机的步进电机轴相连接，多个支撑座 置于固定框上，所述转动杆的另一端通过轴承依次穿过多个支撑座，多个凸轮等距套置于 转动杆上，所述凸轮位于相邻两个支撑座之间，所述凸轮轮面为弧形面，所述凸轮两侧置有 限位块，多个伸缩杆的固定端垂直置于固定框上，且靠近固定架的另一侧，推板的一侧面和 多个伸缩杆的活动端相连接，所述推板和固定架的另一侧相贴合，多个顶推架置于推板的 一侧面上，所述顶推架由一个直杆和三个斜杆组成，三个所述斜杆的一端和直杆等角度连 接，且靠近直杆的一端，所述斜杆和直杆之间置有夹角，且夹角为锐角，所述斜杆的另一端 和直杆的另一端在同一平面上，所述斜杆的另一端和推板相连接，所述直杆的另一端和推 板相连接，所述直杆的另一端上开有滑槽，所述滑槽为弧形槽，所述滑槽内置有滚珠，所述 3 CN 111591684 A 说　明　书 2/4 页 凸轮上设置至少2个凸部  ，所述固定架底部置有多个固定螺杆，所述推板另一侧面上置有 多个压力传感器，所述步进电机为步进步进电机，信号转换器置于固定架内，且通过数据传 输线和压力传感器连接，数据处理器置于主体筒上，且通过数据传输线和信号转换器相连 接，控制器置于固定架内，且通过数据传输线和数据处理器相连接，所述步进电机通过数据 传输线和控制器相连接； 进一步的，所述推板为弧形板状结构，且弧形凹面向外； 所述信号转换器能够接收压力传感器的压力信号，并且进行信号转换； 所述数据处理器和信号转换器进行信息交互，所述数据处理器内存储有计算机程序， 该程序被执行时实现以下步骤： 接收信号转换器传输的压力信号，并且进行数据处理，得到当前推板受到的压力值，并 且将处理得到的压力数值和数据处理器内的预设值进行比较； 所述控制器和数据处理器进行信息交互，执行数据处理器发出的指令，能够控制步进 电机的启停，且转动角为360°。 有益效果。 一、对偏离挤压挡板的货物通过顶推杆推离挡板面，使货物处于传送带中部位置， 提高传送效率。 二、避免货物和挡板产生接触摩擦造成损坏。 三、对传送带两侧进行挡护，防止货物传输时掉落。 附图说明 图1为本发明一种传送带挡板的立体结构图。 图2为本发明一种传送带挡板固定架处的立体结构图。 图3为本发明一种传送带挡板的结构示意图。 图4为本发明一种传送带挡板实施例二的结构示意图。 附图中 其中为：推板（1），固定架（2），密封板（3），顶推架（4），压力传感器（5），支撑座（6），步进 电机（7），伸缩杆（8），凸轮（9），转动杆（10），固定螺杆（11），固定框（12）。
