技术摘要：

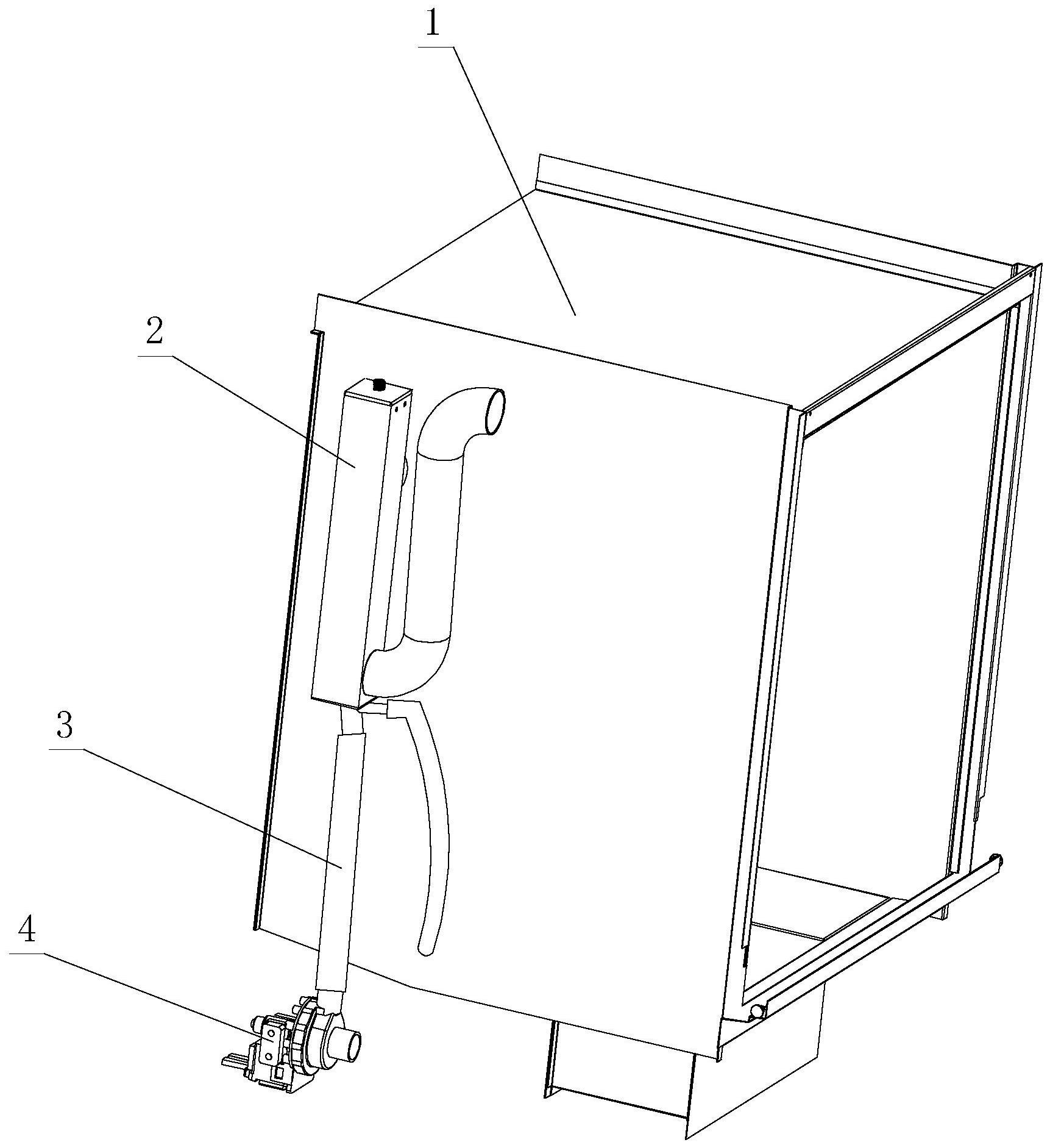

一种洗瓶机的无积水冷凝结构，包括内胆，内胆上设置有冷凝装置，该冷凝装置包括冷凝盒、喷水头和排气管；冷凝盒固定设置在内胆外侧、且与内胆连通，内胆将内部的高温高湿空气排放至冷凝盒内；喷水头设置在冷凝盒上部、且朝冷凝盒内部喷水，并对冷凝盒内部的高温高湿空  全部
背景技术：
中国专利文献号为CN203304233U在2013年11月27日公开一种全自动超声波洗瓶 机，它包括清洗舱、超声波换能器、设于所述清洗舱顶部的至少一个喷淋球、水预热装置以 及干燥装置，所述清洗舱内设有翻转装置，所述翻转装置内设有清洗装置。据称，上述的洗 频机可对被清洗洁净后的玻璃瓶容器进行热风干燥，使最后取出的物品是干燥洁净的；但 是，由于热风干燥时洗瓶机内部的温度及湿度极高，干燥时如果直接将高温高湿空气往外 排，会造成用户损伤，同时直接外排的高温高湿空气还会影响测试环境的温度和湿度，导致 测试环境温度和湿度不符合要求，影响测试结果，而且外排的高温高湿空气还会形成大量 水雾，不但影响用户的使用观感，这些水雾还会附着在房屋的顶部或洗瓶机的外部并凝结 成水滴，水滴会在洗瓶机附近形成积水，给用户造成很差的使用体验。因此，有必要进一步 改进。
技术实现要素：
本发明的目的旨在提供一种洗瓶机的无积水冷凝结构，以克服现有技术中洗瓶机 直接将高温高湿空气外排造成用户损伤、影响测试环境、以及形成大量积水的不足之处。 为了实现上述目的，本发明所采取的措施如下： 一种洗瓶机的无积水冷凝结构，包括内胆，其特征在于：内胆上设置有冷凝装置， 该冷凝装置包括冷凝盒、喷水头和排气管。 所述的冷凝盒固定设置在内胆外侧、且与内胆连通，内胆将内部的高温高湿空气 排放至冷凝盒内。 所述的喷水头设置在冷凝盒上部、且朝冷凝盒内部喷水，并对冷凝盒内部的高温 高湿空气进行喷射冷却。 所述的排气管设置在冷凝盒下部、且与冷凝盒连通，冷凝盒内部的冷却空气通过 排气管进行排放、和/或冷凝盒内部的高温高湿空气通过排气管进行二次冷却并在冷却后 进行排放。 所述排气管上设置有进气孔、且通过进气孔与冷凝盒下部连通，排气管上还设置 有出气孔、且通过出气孔将冷却空气进行排放。 所述出气孔设置的高度高于排气管设置的高度；所述的冷凝盒内部的高温高湿空 气通过出气孔进入排气管、且通过排气管进行二次冷却，并在冷却后通过出气孔进行排放。 所述排气管呈S形或L形布置，其下端通过进气孔与冷凝盒下部连通，上端通过出 气孔将冷却空气进行排放。 所述冷凝盒顶部设置有连接孔；所述的喷水头设置在连接孔上。 所述冷凝盒上部侧壁设置有冷凝盒接口，内胆侧壁设置有排气孔；所述的冷凝盒 3 CN 111570456 A 说　明　书 2/4 页 通过冷凝盒接口与内胆的排气孔连通。 所述冷凝盒接口上还一体设置有喷水挡片。 所述冷凝盒底部设置有冷凝排水口；所述的喷水头喷射的水、高温高湿空气在冷 凝盒内冷却形成的冷凝水、高温高湿空气在排气管内二次冷却形成的冷凝水通过冷凝排水 口进行排放。 所述冷凝排水口上还设置有连接管、且通过连接管连接有排水泵，该排水泵上设 置有进水口、且通过进水口与连接管连通，排水泵上还设置有用于排放喷射水和冷凝水的 出水口。 所述冷凝盒底部还设置有溢水口，该溢水口位于进气孔和冷凝排水口之间、且其 上设置有溢水管；所述的内胆侧壁设置有回水口；所述的溢水口通过溢水管与内胆的回水 口连通。 本发明通过上述结构的改良，在内胆的外侧固定连通有冷凝盒，使内胆内部的高 温高湿空气在干燥过程中进入冷凝盒，冷凝盒通过喷水头对高温高湿空气进行喷射冷却， 同时又能通过排气管对高温高湿空气进行二次冷却，双重的冷却功能能有效地对高温高湿 空气进行冷却，冷却后的空气最后从排气管进行排放，使排放的空气不再因高温高湿伤到 用户，同时减少洗瓶机在干燥时对环境温度湿度的影响，保证测试环境不受洗瓶机工作的 影响，也能避免高温高湿空气直接排放后形成的水雾、积水对用户造成观感及体验的影响， 以极大地提高了用户的使用体验和舒适性，满足用户的使用需求。 综合而言，其具有结构简单合理，性能优异，制造成本低且使用方便、安全、可靠等 特点，实用性强。 附图说明 图1为本发明第一实施例的装配结构示意图。 图2为本发明第一实施例的分解结构示意图。 图3为本发明第一实施例的冷凝装置分解结构示意图。 图4为本发明第一实施例的冷凝装置装配结构示意图。
