技术摘要：
本发明涉及电子设备技术领域，具体涉及一种HDMI连接器和具有同轴线缆的HDMI数据线及其制备方法，其中HDMI连接器包括连接器本体，连接器本体的一端为HDMI接口端，另一端为接线端，接线端用于和同轴线缆电连接；连接器本体包括安装体以及设置在安装体上的多个信号端子。  全部
背景技术：
HDMI接口是高清晰度多媒体接口，是一种数字化视频/音频接口技术，是适合影像 传输的专用型数字化接口，其可同时传送音频和影像信号。 现有的HDMI数据线采用同轴线缆与HDMI连接器连接制成，同轴线缆接地需要将其 中的屏蔽编织层与HDMI连接器中的用于接地的信号端子电连接，以实现HDMI数据线的整体 接地。由于屏蔽编织层是由多个细微的导线构成，因此无法将屏蔽编织层与HDMI连接器中 用于接地的信号端子直接焊接，现有技术中大多将屏蔽编织层引出后再焊接，这样使得整 体的焊接难度较大，产品的生产效率较低。 因此，现有技术还有待改进和发展。
技术实现要素：

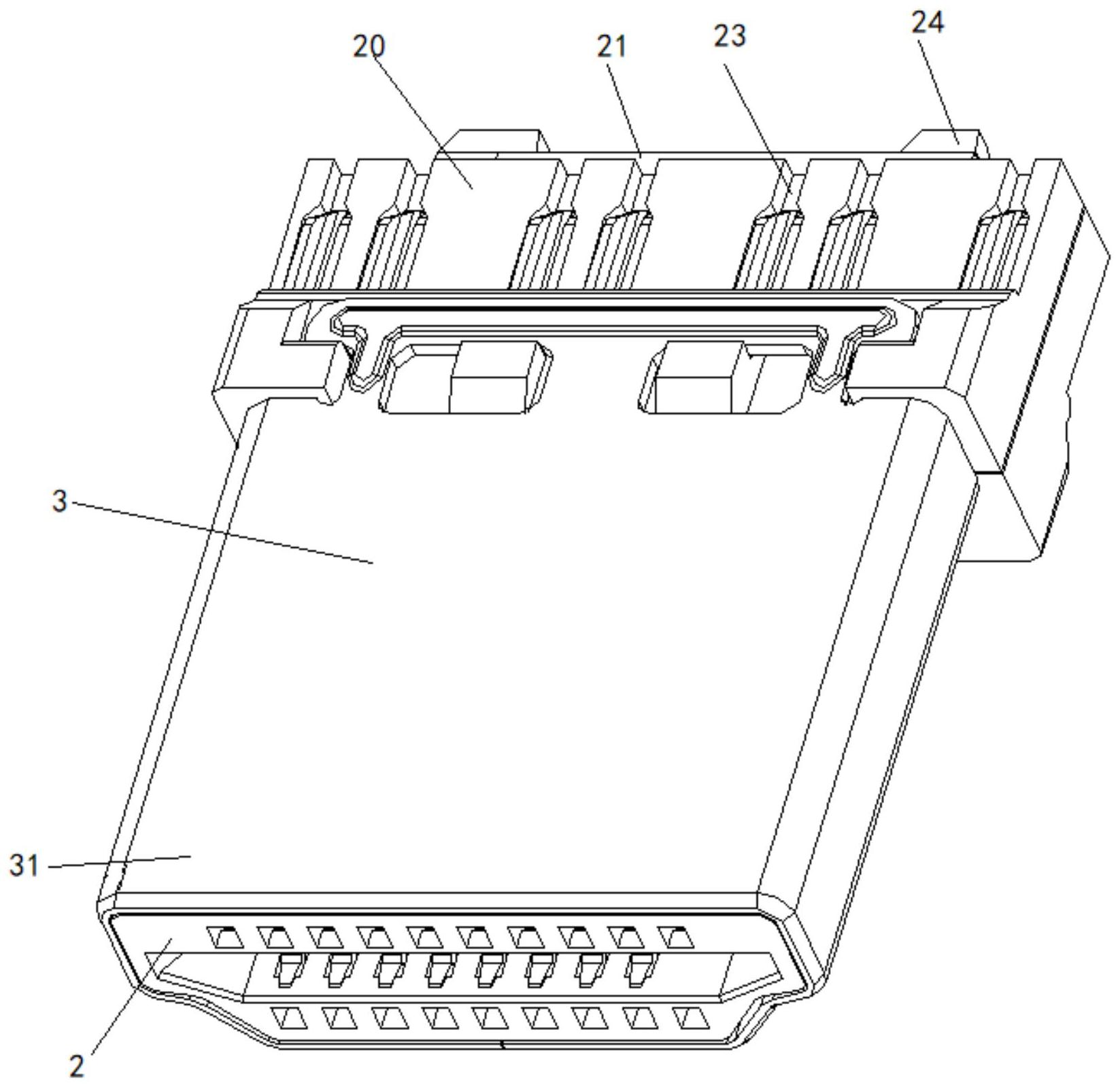

本发明主要解决的技术问题是现有技术中制备HDMI数据线时生产效率低。 一种HDMI连接器,包括连接器本体，所述连接器本体的一端为HDMI接口端，另一端 为接线端，所述HDMI接口端用于和HDMI接口连接，所述接线端用于和同轴线缆电连接； 所述连接器本体包括安装体以及设置在所述安装体上的多个信号端子，所述多个 信号端子在所述安装体上呈两排设置，所述HDMI接口端包括多个信号端子的第一端和所述 安装体的第一端； 所述安装体的第二端上设有至少一个接地连接部，所述多个信号端子中包括五个 用于接地的信号端子，且至少两个用于接地的信号端子的第二端与所述接地连接部电连 接，所述接地连接部还用于和同轴线缆中多个子线缆的屏蔽编织层电连接，所述接线端包 括所述接地连接部以及未与所述接地连接部连接的其他信号端子的第二端。 在一种实施例中，所述接地连接部包括至少一个接地连接面，用于和同轴线缆中 多个子线缆的屏蔽编织层电连接。 在一种实施例中，所述接地连接部为接地导电片，所述五个用于接地的信号端子 中的至少两个的第二端与所述接地导电片电连接；所述接地导电片的上表面和/或下表面 用于和所述同轴线缆中多个子线缆的屏蔽编织层电连接。 在一种实施例中，所述多个信号端子中用于接地的信号端子为第二端子、第五端 子、第八端子、第十一端子和第十七端子，所述第二端子的第二端、第五端子的第二端、第八 端子的第二端、第十一端子的第二端、第十七端子的第二端均与所述接地导电片电连接。 在一种实施例中，所述安装体第二端的端部平行设有第一接地导电片和第二接地 导电片，所述第五端子的第二端、第十一端子的第二端以及第十七端子的第二端均通过冲 压的方式与所述第一接地导电片电连接； 4 CN 111585112 A 说　明　书 2/7 页 所述第二端子的第二端以及第八端子的第二端均通过冲压的方式与所述第二接 地导电片电连接。 在一种实施例中，未与所述第一接地导电片和第二接地导电片连接的其他信号端 子的第二端设置在所述安装体第二端的上表面和下表面上； 所述安装体的第二端的上表面和下表面上还有对应设有多个走线槽，所述同轴线 缆中多个子线缆的线芯穿过所述走线槽与对应的其他信号端子的第二端电连接； 位于所述安装体第二端上表面走线槽内的子线缆的屏蔽编织层与所述第一接地 导电片的上表面电连接，位于所述安装体第二端下表面走线槽内的子线缆的屏蔽编织层与 所述第二接地导电片的下表面电连接。 一种具有同轴线缆的HDMI数据线，包括同轴线缆和HDMI连接器，所述HDMI连接器 包括连接器本体，所述连接器本体的一端为HDMI接口端，另一端为接线端，所述HDMI接口端 用于和HDMI接口连接，所述接线端用于和同轴线缆电连接； 所述连接器本体包括安装体以及设置在所述安装体上的多个信号端子，所述多个 信号端子在所述安装体上呈两排设置，所述HDMI接口端包括多个信号端子的第一端和所述 安装体的第一端； 所述安装体的第二端上设有至少一个接地连接部，所述多个信号端子中包括五个 用于接地的信号端子，所述五个用于接地的信号端子中的至少两个的第二端与所述接地连 接部电连接，所述接线端包括所述接地连接部以及未与所述接地连接部连接的其他信号端 子的第二端； 所述同轴线缆的多个子线缆的线芯和未与所述接地连接部连接的其他信号端子 的第二端一一对应电连接，所述多个子线缆的屏蔽编织层与所述接地连接部电连接。 在一种实施例中，所述接地连接部为接地导电片，所述五个用于接地的信号端子 中的至少两个的第二端与所述接地导电片电连接；所述同轴线缆中多个子线缆的屏蔽编织 层与所述接地导电片的上表面和/或下表面电连接。 在一种实施例中，所述多个信号端子中用于接地的信号端子为第二端子、第五端 子、第八端子、第十一端子和第十七端子； 所述安装体第二端的端部平行设有第一接地导电片和第二接地导电片，所述第五 端子的第二端、第十一端子的第二端以及第十七端子的第二端均通过冲压的方式与所述第 一接地导电片电连接；所述第二端子的第二端以及第八端子的第二端均通过冲压的方式与 所述第二接地导电片电连接； 未与所述第一接地导电片和第二接地导电片连接的其他信号端子的第二端设置 在所述安装体第二端的上表面和下表面上，所述安装体的第二端的上表面和下表面上还有 对应设有多个走线槽，所述同轴线缆中多个子线缆的线芯穿过所述走线槽与其他信号端子 的第二端一一对应电连接； 位于所述安装体第二端上表面走线槽内的子线缆的屏蔽编织层与所述第一接地 导电片的上表面电连接，位于所述安装体第二端下表面走线槽内的子线缆的屏蔽编织层与 所述第二接地导电片的下表面电连接。 一种用于制备具有同轴线缆的HDMI数据线的方法，所述HDMI数据线包括同轴线缆 和HDMI连接器，所述HDMI连接器包括连接器本体，所述连接器本体的一端为HDMI接口端，另 5 CN 111585112 A 说　明　书 3/7 页 一端为接线端，所述HDMI接口端用于和HDMI接口连接，所述接线端用于和同轴线缆电连接； 所述连接器本体包括安装体以及设置在所述安装体上的多个信号端子，所述多个 信号端子在所述安装体上呈两排设置，所述HDMI接口端包括多个信号端子的第一端和所述 安装体的第一端； 所述制备方法包括： 在所述安装体的第二端的端部平行设置第一接地导电片和第二接地导电片； 采用五金冲压的方式将多个信号端子中的第五端子的第二端、第十一端子的第二 端以及第十七端子的第二端与所述第一接地导电片电连接，将第二端子的第二端以及第八 端子的第二端与所述第二接地导电片电连接； 将同轴线缆的多个子线缆的线芯和未与所述第一接地导电片和第二接地导电片 连接的其他信号端子的第二端一一对应焊接； 将位于所述安装体第二端上表面走线槽内的子线缆的屏蔽编织层与所述第一接 地导电片的上表面焊接，将位于所述安装体第二端下表面走线槽内的子线缆的屏蔽编织层 与所述第二接地导电片的下表面焊接。 依据上述实施例提供HDMI连接器和HDMI数据线,HDMI连接器包括连接器本体，连 接器本体的一端为HDMI接口端，另一端为接线端，HDMI接口端用于和HDMI接口连接，接线端 用于和同轴线缆电连接；连接器本体包括安装体以及设置在安装体上的多个信号端子，多 个信号端子在安装体上呈两排设置，HDMI接口端包括多个信号端子的第一端和安装体的第 一端。安装体的第二端上设有至少一个接地连接部，多个信号端子中包括五个用于接地的 信号端子，五个用于接地的信号端子中的至少两个的第二端与接地连接部电连接，接地连 接部还用于和同轴线缆中多个子线缆的屏蔽编织层电连接，接线端包括接地连接部以及未 与接地连接部连接的其他信号端子的第二端。由于本实施例的HDMI连接器上设有接地连接 部，接地连接部与五个用于接地的信号端子中的至少两个的第二端与接地连接部电连接， 这样无需将用于接地的信号端子一一引出进行接地，同时接地连接部还方便与同轴线缆中 多个子线缆的屏蔽编织层直接焊接，这样完成了整个HDMI数据线的接地，提高了生产效率。 附图说明 图1为同轴线缆的结构示意图； 图2为本申请实施例的HDMI连接器正视图； 图3为本申请实施例的HDMI连接器后视图； 图4为本申请实施例的HDMI连接器右视图； 图5为本申请实施例的HDMI连接器俯视图； 图6为本申请实施例的HDMI连接器整体结构示意图； 图7为现有的HDMI连接器的各信号端子定义示意图； 图8为现有的HDMI连接器的各信号端子传输的信号类型示意图。 图9为本申请实施例的HDMI数据线制备方法流程图。
