技术摘要：
本发明公开了一种悬挑架工字钢在阳角部位固定的装置，所述装置至少包括：基座和连接件，所述基座固定设置于结构梁的侧壁之上；待固定的工字钢的一端经所述连接件与所述基座铰接。通过本发明的结构设计使得在阳角部位处连接节点可对工字钢进行水平向的转动调节，适应性  全部
背景技术：
高层住宅在外墙施工时需要搭设外脚手架作为施工平台，常用外脚手架为工字钢 悬挑脚手架，依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ  130-2011)要求，悬挑 型钢后锚固长度应为悬挑长度的1.25倍。在阳角部位因型钢悬挑长度最长且锚固段交错排 布，该部位型钢平面排布难度较大，同时对该部位结构影响较大，例如，剪力墙预留孔洞较 多、结构附加荷载较大的问题。
技术实现要素：

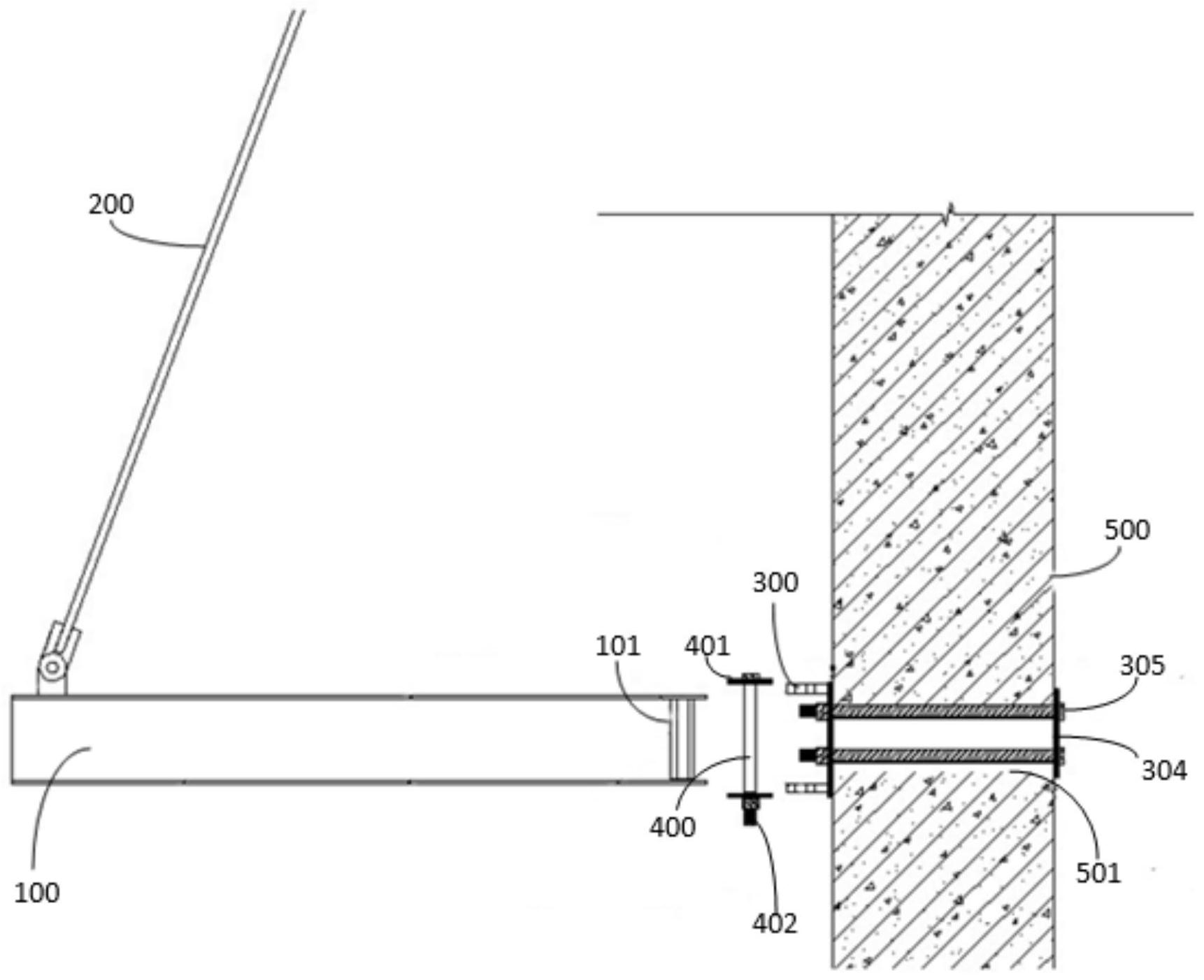

本发明的目的在于：为了克服现有技术问题，提供了一种悬挑架工字钢在阳角部 位固定的装置，通过本装置的结构设计使得在阳角部位处连接节点可对工字钢进行水平向 的转动调节，适应性较强，不必受边缘构件影响，平面布置位置限制较小。 本发明目的通过下述技术方案来实现： 一种悬挑架工字钢在阳角部位固定的装置，所述装置至少包括：基座和连接件，所 述基座固定设置于结构梁的侧壁之上；待固定的工字钢的一端经所述连接件与所述基座铰 接。 根据一个优选的实施方式，所述工字钢一端端部腹板开槽并设有套管，并于所述 套管的连接部位分别开有孔体结构；所述基座至少包括基板以及固定于所述基板上下端呈 平行设置的两耳板，所述耳板上设有螺孔；所述工字钢的端部设置于两耳板之间，且所述连 接件贯穿于所述螺孔和套管设置。 根据一个优选的实施方式，所述连接件的两端部与所述耳板之间还分别设有第二 垫板。 根据一个优选的实施方式，所述基座还包括第一垫板和螺栓，所述螺栓贯穿结构 梁并实现设置于结构梁两侧的基板和第一垫板的连接。 根据一个优选的实施方式，所述耳板与所述基板采用角焊缝围焊固定连接。 根据一个优选的实施方式，所述耳板与所述基板间的焊缝高度不小于10mm。 根据一个优选的实施方式，所述套管与所述工字梁采用焊接的方式相互连接。 根据一个优选的实施方式，所述套管为内径30.5mm、壁厚10mm的钢管。 根据一个优选的实施方式，所述装置还包括斜拉件，所述斜拉件与所述工字钢的 另一端相连。 根据一个优选的实施方式，所述斜拉件为杆体结构或绳体结构。 前述本发明主方案及其各进一步选择方案可以自由组合以形成多个方案，均为本 发明可采用并要求保护的方案；且本发明，(各非冲突选择)选择之间以及和其他选择之间 3 CN 111576844 A 说　明　书 2/4 页 也可以自由组合。本领域技术人员在了解本发明方案后根据现有技术和公知常识可明了有 多种组合，均为本发明所要保护的技术方案，在此不做穷举。 本发明的有益效果：通过本发明的结构设计使得在阳角部位处连接节点可对工字 钢进行水平向的转动调节，适应性较强，不必受边缘构件影响，平面布置位置限制较小。同 时，避免了常规悬挑型钢锚固段交叉碰撞问题，可有效减少工字钢因相互错位引起外挑长 度过长及锚固段过长的问题。减少了对锚固层结构板及剪力墙部位的影响，无需设置预埋 孔洞，避免封堵不密实的渗水风险，同时预留螺栓孔较小易于封堵。有效的减少工字钢的使 用量，较传统悬挑架节约50％。 附图说明 图1是本发明装置的结构示意图； 图2是本发明装置中基座的结构示意图； 图3是本发明装置中耳板与基板的连接示意图； 其中，100-工字钢，101-套管，200-斜拉件，300-基座，301-基板，302-耳板，303-螺 孔，304-第一垫板，305-螺栓，400-连接件，401-第二垫板，402-钢筋，500-结构梁，501-螺栓 孔。
