技术摘要：
本发明公开一种电子设备，其包括设备本体，所述设备本体设有安装腔和出音孔，所述安装腔与所述出音孔连通；声学器件，所述声学器件安装于所述安装腔；封堵件，所述封堵件与所述设备本体活动连接；驱动机构，所述驱动机构安装于所述设备本体，所述驱动机构与所述封堵件  全部
背景技术：
随着科技的快速发展，手机等电子设备的普及率也越来越高。用户可以通过电子 设备的受话器接收声音信息。目前的电子设备中，通常需要在电子设备的本体上开设通孔， 使设置于电子设备内的受话器能够将声音传输至电子设备外。但是，随着电子设备使用时 长的增长，外界的尘土和水汽容易从本体上的通孔进入电子设备内，堵塞通孔，影响出音效 果，甚至损坏受话器。
技术实现要素：

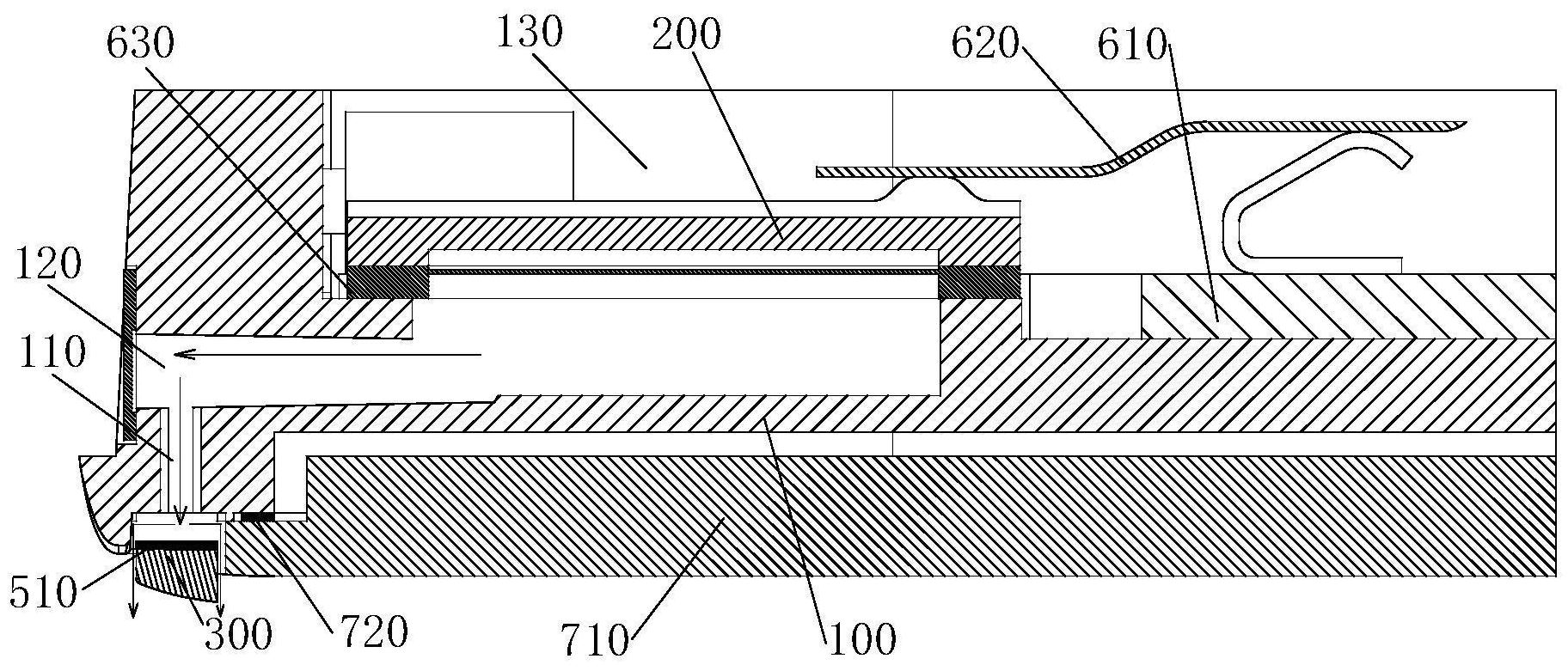

本发明公开一种电子设备，以解决目前电子设备在使用过程中，外界尘土、水等异 物易通过本体上的出音孔等通孔进入电子设备，影响出音效果，甚至损坏受话器的问题。 为了解决上述问题，本发明采用下述技术方案： 一种电子设备，其包括： 设备本体，所述设备本体设有安装腔和出音孔，所述安装腔与所述出音孔连通； 声学器件，所述声学器件安装于所述安装腔； 封堵件，所述封堵件与所述设备本体活动连接； 驱动机构，所述驱动机构安装于所述设备本体，所述驱动机构与所述封堵件连接， 所述驱动机构驱动所述封堵件沿所述出音孔的深度方向在第一位置和第二位置之间移动； 在所述封堵件位于所述第一位置的情况下，所述封堵件封堵所述出音孔；在所述 封堵件位于所述第二位置的情况下，所述安装腔通过所述出音孔与所述设备本体之外连 通。 本发明采用的技术方案能够达到以下有益效果： 本发明公开的电子设备中，设备本体设有相互连通的安装腔和出音孔，声学器件 安装在安装腔内，封堵件与设备本体活动连接，且在安装于设备本体的驱动机构的驱动作 用下，封堵件能够沿出音孔的深度方向在第一位置和第二位置之间移动。在封堵件位于第 一位置的情况下，封堵件封堵出音孔，从而可以防止设备本体之外的粉尘和水汽等杂质自 出音孔进入设备本体之内，进而可以保证声学器件及电子设备具有较长的使用寿命。在封 堵件位于第二位置的情况下，安装腔能够通过出音孔与设备本体之外连通，保证位于安装 腔内的声学器件能够与设备本体之外进行声音传输工作，且由于外界杂质基本不会进入设 备本体内，从而可以保证电子设备具有较好的声学效果。并且，由于封堵件自第一位置沿出 音孔的深度方向移动至第二位置，因而在封堵件位于第二位置时，封堵件沿出音孔的深度 方向的投影仍可以遮挡出音孔的至少一部分，从而即便在安装腔通过出音孔与设备本体之 外连通的情况下，封堵件仍可以为出音孔提供一定的防尘防水效果，这可以进一步提升对 出音孔的防护程度，从而进一步提升声学效果和声学器件及电子设备的使用寿命。 3 CN 111614824 A 说　明　书 2/7 页 附图说明 此处所说明的附图用来提供对本发明的进一步理解，构成本发明的一部分，本发 明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中： 图1为本发明实施例公开的电子设备处于某一状态时的剖面示意图； 图2为本发明实施例公开的电子设备处于另一状态时的剖面示意图； 图3为本发明实施例公开的电子设备在另一方向上的剖面示意图； 图4为本发明实施例公开的电子设备的结构示意图； 图5为本发明实施例公开的电子设备的分解示意图； 图6为图5中局部结构的放大图； 图7为发明实施例公开的控制方法的一种流程图。 附图标记说明： 100-设备本体、110-出音孔、120-前腔、130-后腔、140-沉台、150-导向限位孔、 200-声学器件、 300-封堵件、 400-驱动机构、410-驱动本体、420-输出轴、430-齿轮、 510-柔性密封部、520-导向限位部、530-轮齿、 610-主板、620-柔性电路板、630-泡棉、 710-显示屏、720-胶层。
