技术摘要：

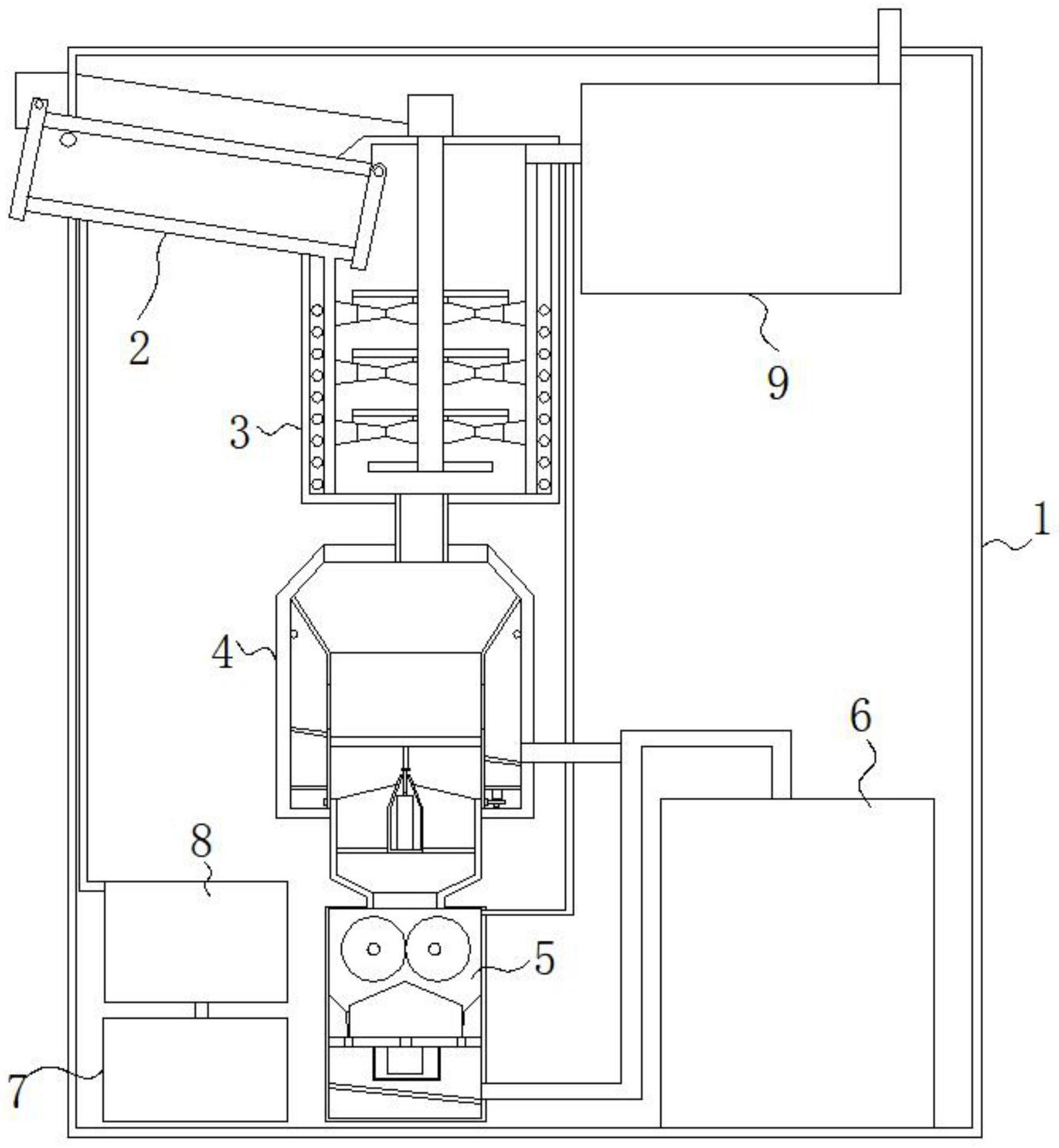

本发明属于病死鸡处理技术领域，尤其是一种养鸡场用病死鸡无害化处理设备，现提出如下方案，包括处理箱，所述处理箱的一侧上方安装有伸入至箱体内部倾斜向下设置的投料机构，所述投料机构伸入处理箱的一端设置有用于死鸡预处理的蒸煮破碎组件，所述蒸煮破碎组件的输出  全部
背景技术：
禽流感等疫情的爆发，导致很多大型养殖场大量病死鸡堆积，部分养殖场随意弃 置病死鸡或处理不彻底，可能导致瘟疫传播扩散，危及更多家禽和人员生命健康，因此，病 死鸡一定要进行杀菌无害化集中处理。目前，病死鸡无害化处理方式主要有深埋法和焚化 法，深埋法缺陷是在未达到销毁中深埋的要求和标准，如埋的深度不够，消毒不彻底，离水 源不够远等情况下，则病原体杀灭不彻底，形成的细菌芽孢被雨水冲出来依然可以成为传 染源，极有可能对地上和地下水源构成污染，也可因掩埋不深而被人畜扒出来造成病原扩 散等，均可构成隐患；焚化法缺点是设备一次性投资大，运行成本较高，现有的病死鸡无害 化处理装置无法利用病死鸡身上丰富的蛋白质，造成资源的浪费，在进出处理的时候为了 确保安全环保采用发酵处理的方式进行，能够利用病死鸡当中的蛋白质，但是在发酵之间 需要对死鸡进行前期处理，现一般将死鸡进行脱毛，羽毛部分采用焚烧方式处理，同时病死 鸡在发酵之间死鸡粉碎颗粒较大，导致发酵不充分，焚烧也会产生污染，也未对羽毛部分进 行再次利用，为此需要一种养鸡场用病死鸡无害化处理设备。
技术实现要素：
本发明提出的一种养鸡场用病死鸡无害化处理设备，解决了现有技术中存在的问 题。 为了实现上述目的，本发明采用了如下技术方案： 一种养鸡场用病死鸡无害化处理设备，包括处理箱，所述处理箱的一侧上方安装 有伸入至箱体内部倾斜向下设置的投料机构，所述投料机构伸入处理箱的一端设置有用于 死鸡预处理的蒸煮破碎组件，所述蒸煮破碎组件的输出端安装有用于死鸡初分离的分离组 件，分离组件的输出端连接有残渣粉碎组件和发酵罐；所述分离组件包括与蒸煮破碎组件 输出端连接的分离箱，所述分离箱的内部固接有环形结构的引流套环，所述引流套环的底 部内圈活动套接有环形结构的转动筒，且转动筒底部与分离箱底部活动套接，转动筒的外 圈活动套接有倾斜设置且与分离箱内侧壁固定套接的引流板，所述引流板较低的一端上方 安装有与分离箱固接的第一排料管，且第一排料管与发酵罐连接，转动筒的内圈固接有环 形结构的挡板，所述挡板的内圈固接有沿其直径方向设置的横板，横板的底部两侧铰接有 半圆形结构的封盖板，两组封盖板的底部均铰接有V字形结构的支撑架，两组所述支撑架的 底部铰接有同一个推动机构，分离箱的底部安装有与残渣粉碎组件连接的第二排料管。 优选的，所述残渣粉碎组件包括与第二排料管连通的粉碎箱，粉碎箱的内部安装 有两组平行设置的粉碎滚筒，粉碎滚筒伸出粉碎箱的一端安装有与粉碎箱固接的第一电 机，粉碎滚筒的底部安装有研磨盘，研磨盘的外圈设置有与粉碎箱内侧壁固接的托盘，研磨 4 CN 111604140 A 说　明　书 2/5 页 盘底部安装有与托盘中间位置活动套接的第一转轴，第一转轴伸出托盘的一端底部安装有 隔离箱，隔离箱的内部安装有与第一转轴固接的第二电机，托盘顶部开设有用于研磨盘放 置的容纳槽，研磨盘的底部外圈贯穿有托盘的通孔，隔离箱的底部安装有倾斜设置的引导 板，引导板交底的一端安装有与粉碎箱连接的第三排料管，且第三排料管与发酵罐连接。 优选的，所述推动机构包括与第二排料管固接的托板，托板的顶部安装有密封箱， 密封箱的内部安装有沿竖直方向设置的推杆电机，推杆电机的顶部安装有与密封箱顶部活 动套接的推杆，推杆伸出密封箱的一端活动套接有转盘，且转盘与支撑架底部铰接。 优选的，所述投料机构包括与处理箱固接的投料管，投料管伸出处理箱的一端上 方安装有前端封盖板，投料管伸入蒸煮破碎组件的一端上方安装有后端封盖板，投料管伸 出处理箱的一端上方安装有位于投料管内圈的喷管，前端封盖板和后端封盖板顶部的一侧 均固定有转轴，转轴远离投料管的一端安装有与处理箱固接的第三电机。 优选的，所述蒸煮破碎组件包括与投料管连接的蒸煮箱，蒸煮箱的内圈固接有环 形结构的导热环，导热环的内圈安装有主动杆，主动杆的外圈安装有沿蒸煮箱高度方向等 距设置的环形结构的分料盘且分料盘与主动杆活动套接，分料盘的顶部均安装有与主动杆 固接的刀具安装板，刀具安装板的底部均安装有与相邻分料盘抵触的切刀，所述分料盘开 设有沿其轴线阵列分布的下料通道，蒸煮箱的底部安装有与分离箱连通的第四排料管，导 热环的外圈安装有环形结构的加热管，主动杆伸出蒸煮箱顶部的一端安装有第四电机。 优选的，所述引流板的底部安装有与转动筒外圈固接的齿轮圈，齿轮圈的一侧啮 合有齿轮，齿轮的底部安装有与分离箱固接的第五电机，引流板的上方开设有位于转动筒 上的分离孔。 优选的，所述处理箱的内部安装有污水处理箱、加热箱和空气净化箱。 本发明中， 通过设置的处理箱、投料机构、投料管、前端封盖板、后端封盖板和喷管，对死鸡进 行浸泡处理，在投料的时候利用浸泡的开水对投料管进行高温灭菌，避免病菌从投料管的 前端排出，提高安全性； 通过设置的蒸煮破碎组件、蒸煮箱、导热环、加热管、主动杆、分料盘、下料通道、刀 具安装板、切刀、分离组件、分离箱、引流套环、转动筒、引流板、挡板、横板、封盖板、支撑架、 推动机构、第二排料管、第一排料管和残渣粉碎组件，实现了死鸡的蒸煮破碎、分离、发酵处 理，减少死鸡处理的等待时间，提高死鸡处理的效率，对死鸡进行蒸煮破碎将死鸡当中的鸡 肉部分与鸡骨和与羽毛进行分离； 通过设置的、发酵罐、污水处理箱、加热箱和空气净化箱，对死鸡进行充分完整的 处理，减少污染； 综上所述该设计实现了死鸡的连续性浸泡、蒸煮破碎、分离、发酵处理，减少死鸡 处理的等待时间，提高死鸡处理的效率，对死鸡进行蒸煮破碎将死鸡当中的鸡肉部分与鸡 骨和与羽毛进行分离，避免大颗粒的鸡骨和羽毛进入发酵罐进行发酵，对死鸡进行充分完 整的处理，减少污染，同时在投料的时候利用浸泡的开水对投料管进行高温灭菌，避免病菌 从投料管的前端排出，提高安全性。 5 CN 111604140 A 说　明　书 3/5 页 附图说明 图1为本发明提出的一种养鸡场用病死鸡无害化处理设备的结构示意图； 图2为本发明提出的一种养鸡场用病死鸡无害化处理设备投料机构的结构示意 图； 图3为本发明提出的一种养鸡场用病死鸡无害化处理设备蒸煮破碎组件的结构示 意图； 图4为本发明提出的一种养鸡场用病死鸡无害化处理设备分离组件的结构示意 图； 图5为本发明提出的一种养鸡场用病死鸡无害化处理设备封盖板的结构示意图； 图6为本发明提出的一种养鸡场用病死鸡无害化处理设备分料盘的结构示意图； 图7为本发明提出的一种养鸡场用病死鸡无害化处理设备切刀的结构示意图。 图中：1处理箱、2投料机构、201投料管、202前端封盖板、203后端封盖板、204喷管、 3蒸煮破碎组件、301蒸煮箱、302导热环、303加热管、304主动杆、305分料盘、406下料通道、 307刀具安装板、308切刀、4分离组件、401分离箱、402引流套环、403转动筒、404引流板、405 挡板、406横板、407封盖板、408支撑架、409推动机构、410第二排料管、411第一排料管、5残 渣粉碎组件、6发酵罐、7污水处理箱、8加热箱、9空气净化箱。
