技术摘要：
本发明专利属于基础设施工程技术领域，涉及一种装配式弧形电力电缆支架安装方法。包括如下步骤：厂家定制→运至现场→拼装成型→吊运至井内→人工倒运至管内→预安装→调整固定→验收，本发明由传统整体拼装后管内安装方案改成管道内拼装安装的方案，并优化安装步骤增  全部
背景技术：
传统施工工艺：厂家定制→运至现场→拼装成型→吊运至井内→人工倒运至管内 →预安装→调整固定→验收，使用人工进行管内材料运输安装，圆形管道内部空间小，运输 不便，作业组织不便等因素，施工效率低，处理成本高。导致人工使用量增大，增加施工成 本。
技术实现要素：

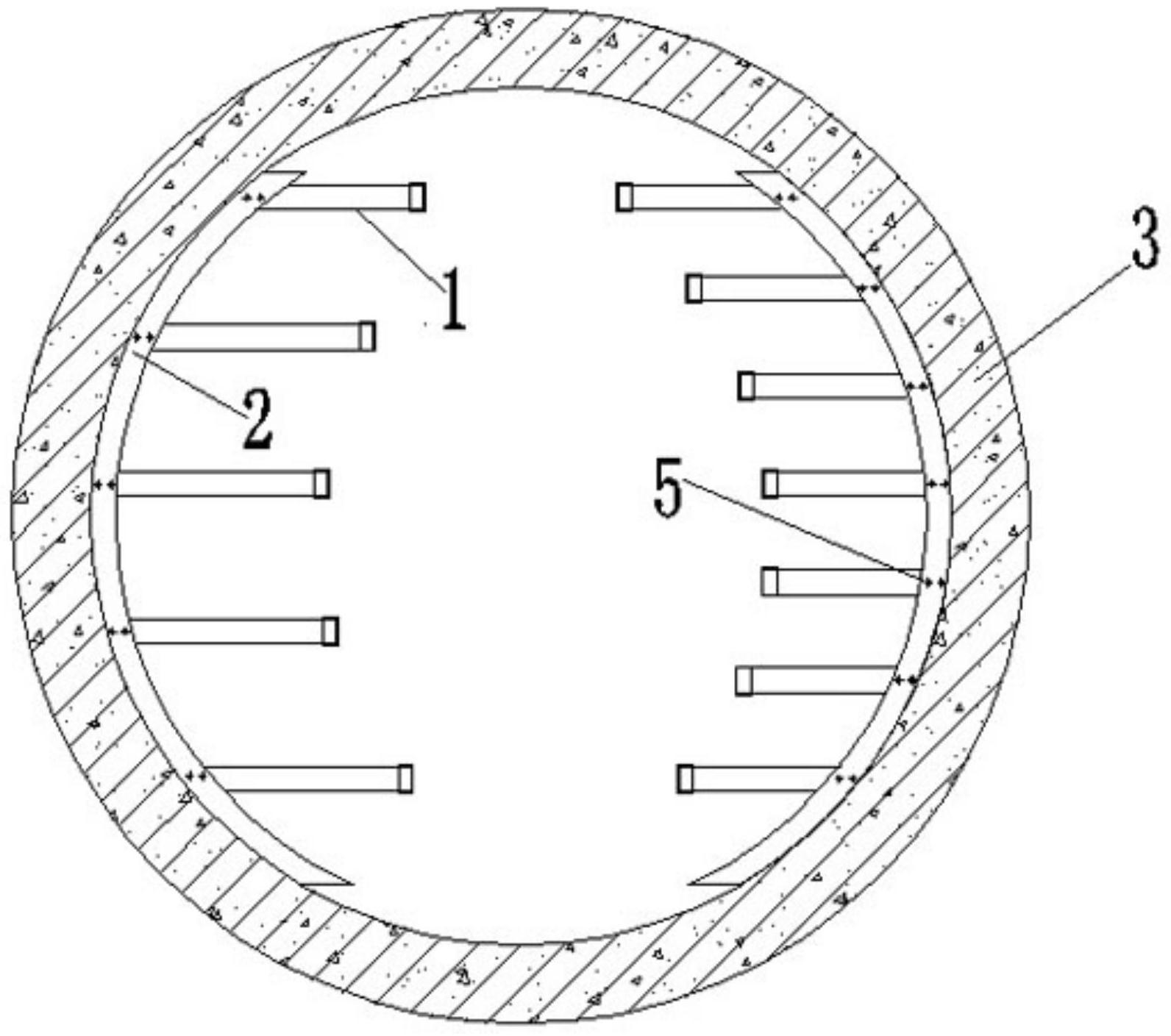

为解决现有技术的问题，本发明提供了一种装配式弧形电力电缆支架安装方法。 本发明总结弧形电力电缆支架施工关键技术；施工工过程通过对弧形装配式电缆支架安装 方法研究，以加快弧形支架的施工进度，保证安装顺直度，高效率、高质量的完成弧形支架 的施工任务。 为了达到上述目的，本发明采用以下技术方案：一种装配式弧形电力电缆支架安 装方法，包括如下步骤： (1)管道螺母预埋： 在混凝土管道内部设置预埋套管，预埋套管选用高强螺母，预埋套管用来固定弧 形立柱，预埋套管均分在混凝土管道内； (2)搭建转运平台： 结合管道两端井室的大小，采用架子管、方木、竹胶板搭建井内转运平台，转运平 台的高程与管道内底高程平齐； (3)圆弧立柱拼装及运输： 圆弧立柱由两个弧形立柱组装而成，用托架固定螺栓在两个弧形立柱的上、中、下 位置分别用一个托架固定螺栓进行初步固定，固定完成后的弧形立柱采用汽车吊转运至运 输平台位置，然后采用小型电动平板车运输至管道内指定位置； (4)定位： 根据图纸设计尺寸，每隔10米安装一套弧形立柱，做为定位点，先在管道最下方使 用激光水平仪进行初步定位，初步定位完成后安装最底层托架，用水平尺校核托架平整度 后，用水平激光仪复核，最后用钢卷尺复核最底层托架净空尺寸，各项技术参数满足要求 后，用立柱固定螺栓、压板、垫片加固弧形立柱，完成支架定位点安装，随后在两套定位点立 柱最底端用墨线定位，完成整条管道内的支架定位； (5)立柱安装： 安装前，清理粘附在预埋套管外表面的混凝土，漏出其表面，将预埋套管内的杂物 清理干净，采用定滑轮配合三人进行安装施工，先将定滑轮固定在混凝土管道上，用铁钩挂 3 CN 111614011 A 说　明　书 2/4 页 住弧形立柱顶部的预留螺栓孔内，拉起并调整弧形立柱的方向位置，弧形立柱的位置调整 后用板撑抵住弧形立柱的最低端，完成弧形立柱的初步安装，然后用风炮加固，拧紧立柱固 定螺栓，该安装采用先加固中间压板及垫片的方式进行，固定弧形立柱后检查左右是否存 在偏移，上下是否符合图纸设计尺寸，如存在位置偏移应及时调整，调整无误后方可加固锁 死上下两道压板及垫片，完成弧形立柱的安装； (6)托架运输： 根据托架的位置和放置电缆型号不同，托架尺寸也存在一定差异，为保证快速高 效的完成托架安装，需提前对托架进行分拣、归类和编号处理，完成初步分类后，将托架用 汽车吊吊运至转运平台处，并配置材料明细表，然后根据托架编号用小型电动平板车运输， 每榀弧形立柱为一个单位将托架摆放在弧形立柱处； (7)托架安装： 托架采用自下而上顺序安装，首先安排人员完成下半部的托架安装，用电动扳手 将托架的托架固定螺栓紧固完成，然后在下半部的托架上平放安装马道板，人员站立于马 道板上，施工上半部的托架，托架采用水平尺检测其是否水平，每20米为一施工段落，对不 合格托架应及时调整，直至符合要求后方可进行后续托架安装施工； (8)整体复核验收： 整套支架安装完成后，对沿线的支架进行检查，主要检查托架水平、顺直、净空尺 寸、各个螺栓紧固情况，并根据检查发现的问题进行整改，以达到验收标准。 与现有技术相比，发明的有益效果是：(1)由传统整体拼装后管内安装方案改成管 道内拼装安装的方案，并优化安装步骤增加辅助定滑轮，减少了人力、物力，加快了安装进 度； (2)由传统人工运输变为电力机械运输，加快了各类配件的运输速度； (3)由手动扳手安装变为电动和气动扳手进行安装，加快了安装进度和保证了螺 栓紧固质量； (4)通过采用采用水平激光仪辅助定位，加快定位速度，减少误差，提高整体安装 精度。 附图说明 通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、 目的和优点将会变得更明显。 图1为本发明实施例中电力电缆支架标准断面图 图2为本发明实施例中立柱与管道连接图 图3为本发明实施例中托架与立柱连接图 图中标注为：1、托架；2、弧形立柱；3、混凝土管道；4、立柱固定螺栓；5、托架固定螺 栓；61、压板；62、垫板。
