技术摘要：
本发明公开了一种基于磁吸式搅拌杆的搅拌装置，包括：一搅拌电机，所述搅拌电机的输出端固定设有转动轴；一电机固定头，所述转动轴远离所述电机的一端插接在所述电机固定头的上端并与所述电机固定头固定连接；一搅拌杆固定头，所述搅拌杆固定头通过磁极的相吸或排斥与  全部
背景技术：
实验室中有一种常用的试验设备—搅拌混合设备，其使用原理为采用搅拌电机带 动搅拌杆旋转，从而使一种或多种液体充分混匀或者实现恒温浴场的温度均匀，传统的搅 拌杆固定方式，多采用电机夹头的方式，此方式在实际操作过程中，经常会出现搅拌杆松 脱、搅拌杆安装不当偏心、安装高度差异化大等情况，影响了实验的准确性和可操作性。
技术实现要素：

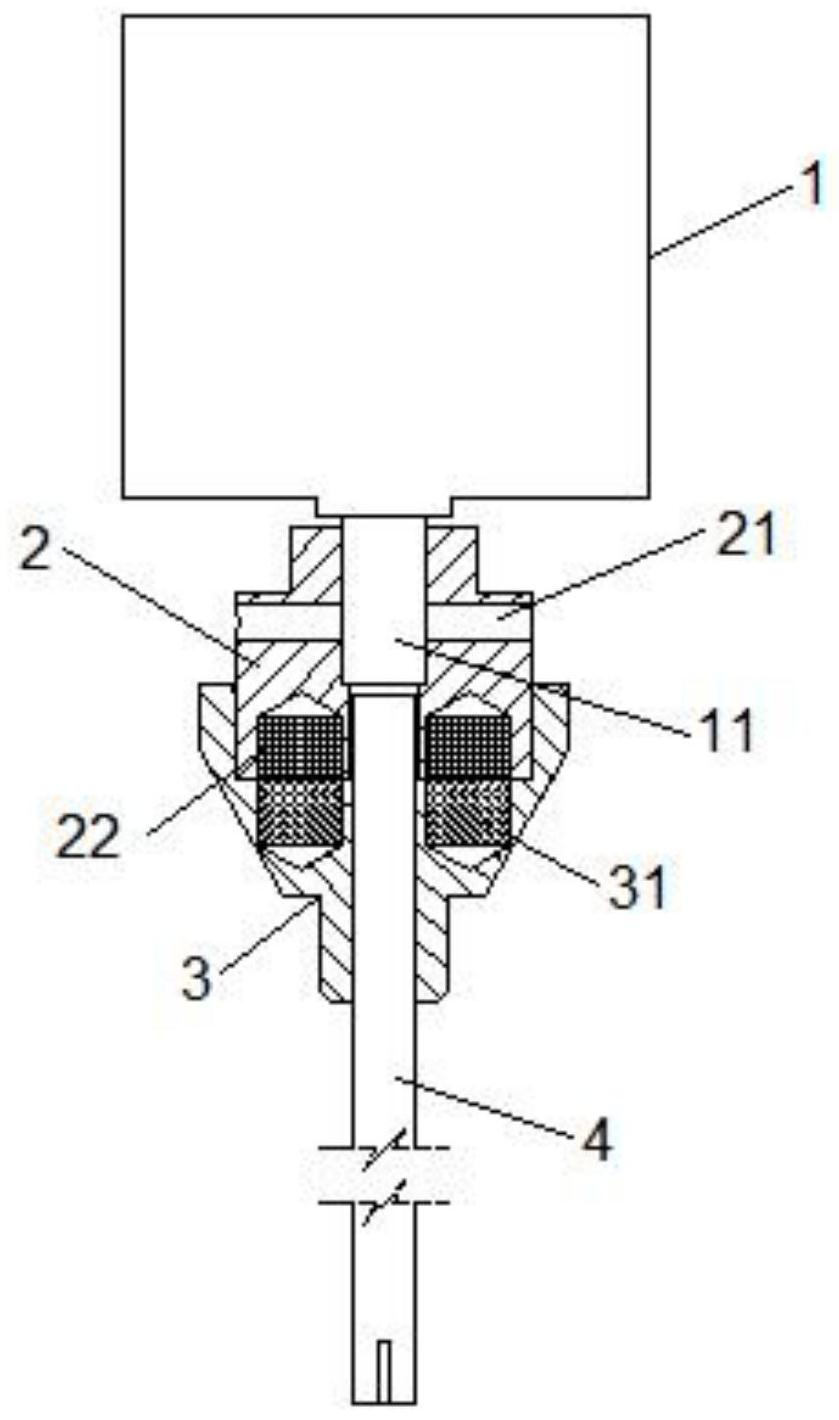

本专利的目的是为了提供一种基于磁吸式搅拌杆的搅拌装置，本发明解决了搅拌 杆松脱、搅拌杆安装不当偏心、安装高度差异化大等情况，实现了搅拌杆的快速安装、快速 拆卸，安装的同心度好、位置重复性高，且操作简便。 根据本发明实施例的一种基于磁吸式搅拌杆的搅拌装置，包括： 一搅拌电机，所述搅拌电机的输出端固定设有转动轴； 一电机固定头，所述转动轴远离所述电机的一端插接在所述电机固定头的上端并 与所述电机固定头固定连接； 一搅拌杆固定头，所述搅拌杆固定头通过磁极的相吸或排斥与所述电机固定头的 下端固定或分离； 一搅拌杆，所述搅拌杆与所述搅拌杆固定头紧密固定，且所述搅拌杆的中心轴与 所述搅拌杆固定头的中心轴位于同一轴心上。 优选地，所述电机固定头下端向内延伸固定安装有若干均匀环形分布的第一强磁 铁，所述搅拌杆固定头上端向内延伸固定安装有若干均匀环形分布的第二强磁铁，所述第 二强磁铁的数量与所述第一强磁铁的数量相同。 优选地，所述第一强磁铁和第二强磁铁的数量均为偶数，且相邻的两个第一强磁 铁的极性相反，相邻的两个第二强磁铁的极性相反。 优选地，若干所述第一强磁铁的下表面位于同一水平面上，若干所述第二强磁铁 的上表面位于同一水平面上。 优选地，所述第一强磁铁的下表面与所述电机固定头的下表面位于同一水平面 上，所述第二强磁铁的上表面与所述搅拌杆固定头的上表面位于同一水平面上。 优选地，所述电机固定头下端沿中心轴向内开有插孔，所述搅拌杆的上端贯穿所 述搅拌杆固定头并插接在所述插孔内，所述搅拌杆与所述插孔间隙配合，且所述搅拌杆顶 部与所述插孔的底部不接触。 优选地，所述搅拌杆固定头上端向内延伸有开口，所述电机固定头的下端插接在 所述开口内，且所述开口的侧壁与所述电机固定头下端的侧壁间隙配合。 优选地，所述电机固定头的侧壁还均匀分布有若干固定孔，所述固定孔位于同一 3 CN 111569694 A 说　明　书 2/3 页 水平面上，所述固定孔内插接有顶丝，用于将电机固定头固定在所述转动轴上。 本发明的有益效果是： 本申请在电机固定头的下端设有偶数对的第一强磁铁，在搅拌杆固定头的上端设 有与第一强磁铁数量相同的第二强磁铁，且第一强磁铁和第二强磁铁相邻的极性相反，在 安装时通过异性相吸的原理将搅拌杆固定头与电机固定头固定连接，需要拆卸时，只需要 转动一定角度使每一第一强磁铁和与其对应的第二强磁铁的极性相同，根据同性相斥的原 理实现搅拌杆的拆卸，极大地提高了搅拌杆的拆卸效率，同时避免出现搅拌杆安装高度参 差不齐的问题，从而提高了试验的准确性和可操作性；电机固定头下端开有插孔，搅拌杆上 端插接在插孔内，从而避免搅拌杆在安装时出现偏心的问题；搅拌杆固定头上端向内延伸 有开口，电机固定头的下端插接在开口内，从而进一步避免了搅拌杆在安装时出现的偏心 问题。 附图说明 附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实 施例一起用于解释本发明，并不构成对本发明的限制。在附图中： 图1为本发明提出的基于磁吸式搅拌杆的搅拌装置的结构示意图； 图2为本发明提出的搅拌杆固定头与搅拌杆连接的结构示意图； 图3为本发明提出的电机固定头的剖视图； 图4为本发明提出的搅拌杆固定头的剖视图。 图中：1-搅拌电机、11-转动轴、2-电机固定头、21-固定孔、22-第一强磁铁、23-插 孔、3-搅拌杆固定头、31-第二强磁铁、32-开口、4-搅拌杆。
