一种环氧浇注干式变压器高压线圈内绝缘结构


技术摘要:

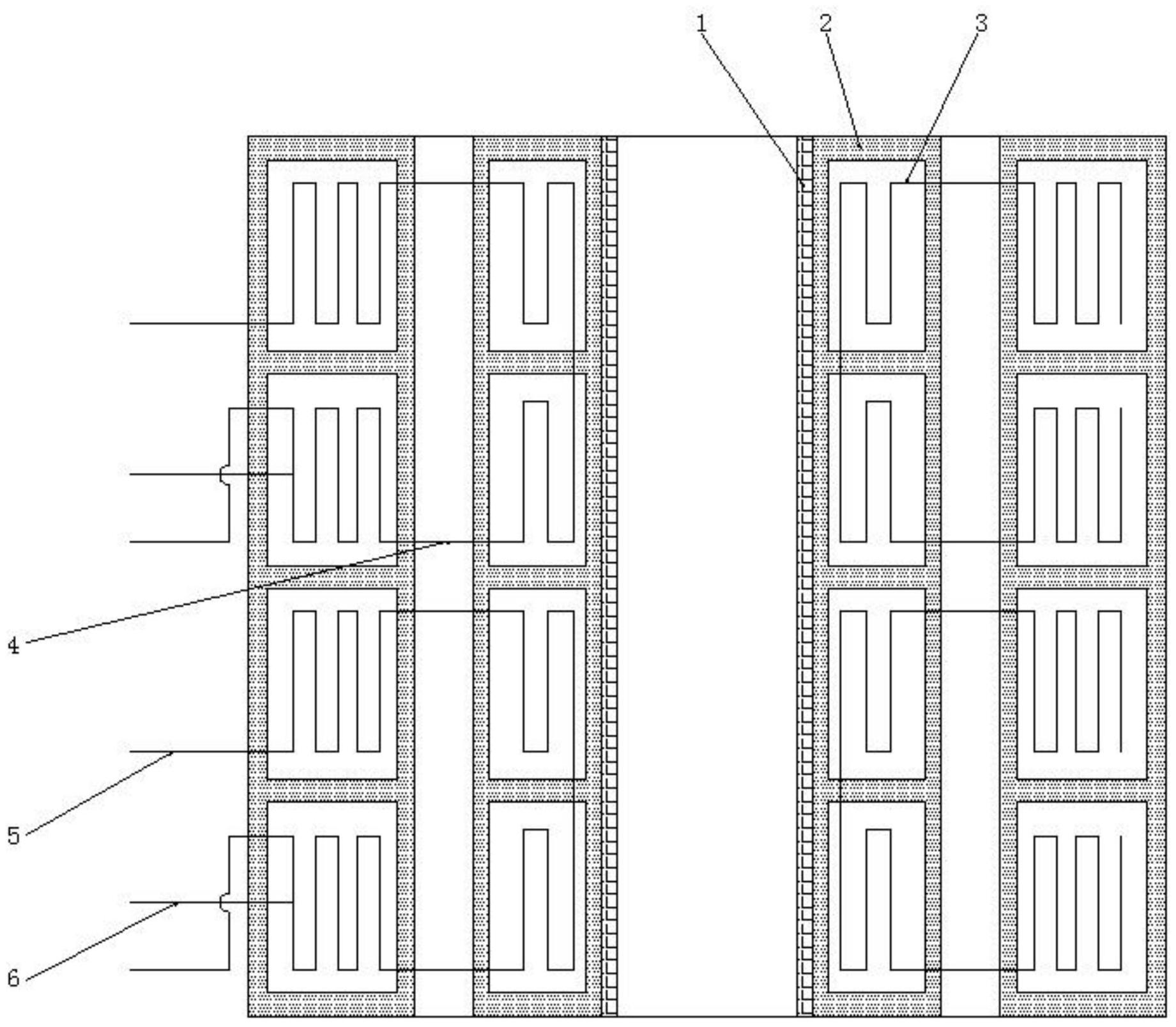

本申请属于干式变压器高压线圈内绝缘技术领域,尤其为一种环氧浇注干式变压器高压线圈内绝缘结构,包括复合板、网格布、第一导线和第二导线,所述复合板绕制在变压器高压线圈内,所述复合板的数量为多个,所述复合板的外侧壁设有所述网格布,所述网格布上开设有若干个  全部
背景技术:
随着城乡电网建设的发展,因为干式变压器具有无油、防火、免维护、  安全可靠等 优点,越来越多地被应用于高层建筑及商业中心、石油化工等场  所,干式变压器广泛用于 局部照明、高层建筑、机场或码头CNC机械设备等  场所,简单的说干式变压器就是指铁芯和 绕组不浸渍在绝缘油中的变压器,  冷却方式分为自然空气冷却(AN)和强迫空气冷却,自然 空冷时,变压器可  在额定容量下长期连续运行。强迫风冷时,变压器输出容量可提高50%。 适用  于断续过负荷运行,或应急事故过负荷运行;由于过负荷时负载损耗和阻抗 电压增 幅较大,处于非经济运行状态,故不应使其处于长时间连续过负荷运  行。干式变压器主要 分为开启式、封闭式、浇注式三种形式,干式变压器分  为环氧浇注和非包封等产品,本申请 针对环氧浇注干式变压器。 1、环氧浇注高压线圈内绝缘一般为网格布或毛毡,通过浇注后,环氧树  脂浸透在 高压内部,整体美观性降低,由于环氧树脂的固有特性,在浇注在  线圈内部后会形成细小 的毛孔,从而导致线圈表面吸潮,从而降低绝缘耐压  水平,装配时在高低压间增加的绝缘 板,在变压器运行后会因为电磁振动造  成噪声,绝缘板固定麻烦,装配时加绝缘板也增加 了工时,造成人力浪费; 2、在对导线放置的过程中,使用人员需要将导线剪断,放进线圈后,再  将导线焊 接起来,不仅仅增加了线圈绕制工时,在焊接时会导致变压器局部  过热,局放增加等质量 隐患,降低了产品的质量。
技术实现要素:
为解决上述
