技术摘要：
本发明公开了一种产科临床夹持扩撑装置，包括外框架，所述外框架内部的一侧设置有螺纹杆，所述螺纹杆的两端分别与外框架的两端转动连接，所述螺纹杆外部开设有螺纹，且所述螺纹杆两端的螺纹旋向相反，所述外框架内部远离螺纹杆的一侧设置有导杆，所述导杆的两端分别与  全部
背景技术：
产科临床检查和治疗时，经常需要对下体进行检查，对于一些下体较紧的情况需 要采用扩撑的装置对下体进行扩撑，以暴露宫颈然后观察阴道壁、阴道穹窿部情况，是否有 肿瘤、擦伤、红肿、赘生物等以及替他的生理异常情况； 现有技术存在以下不足：目前一般采用拉钩，扩撑钳进行操作，但是均存在较多的 问题，例如，在实际使用时，无法对病人的双腿进行支撑，导致装置使用时不够稳定，且无法 避免病人双腿的影响，且无法对装置的插入深度进行有效的调节，即无法根据病人实际情 况而调节装置的扩撑深度，从而造成使用不便，且不够舒适的问题。
技术实现要素：

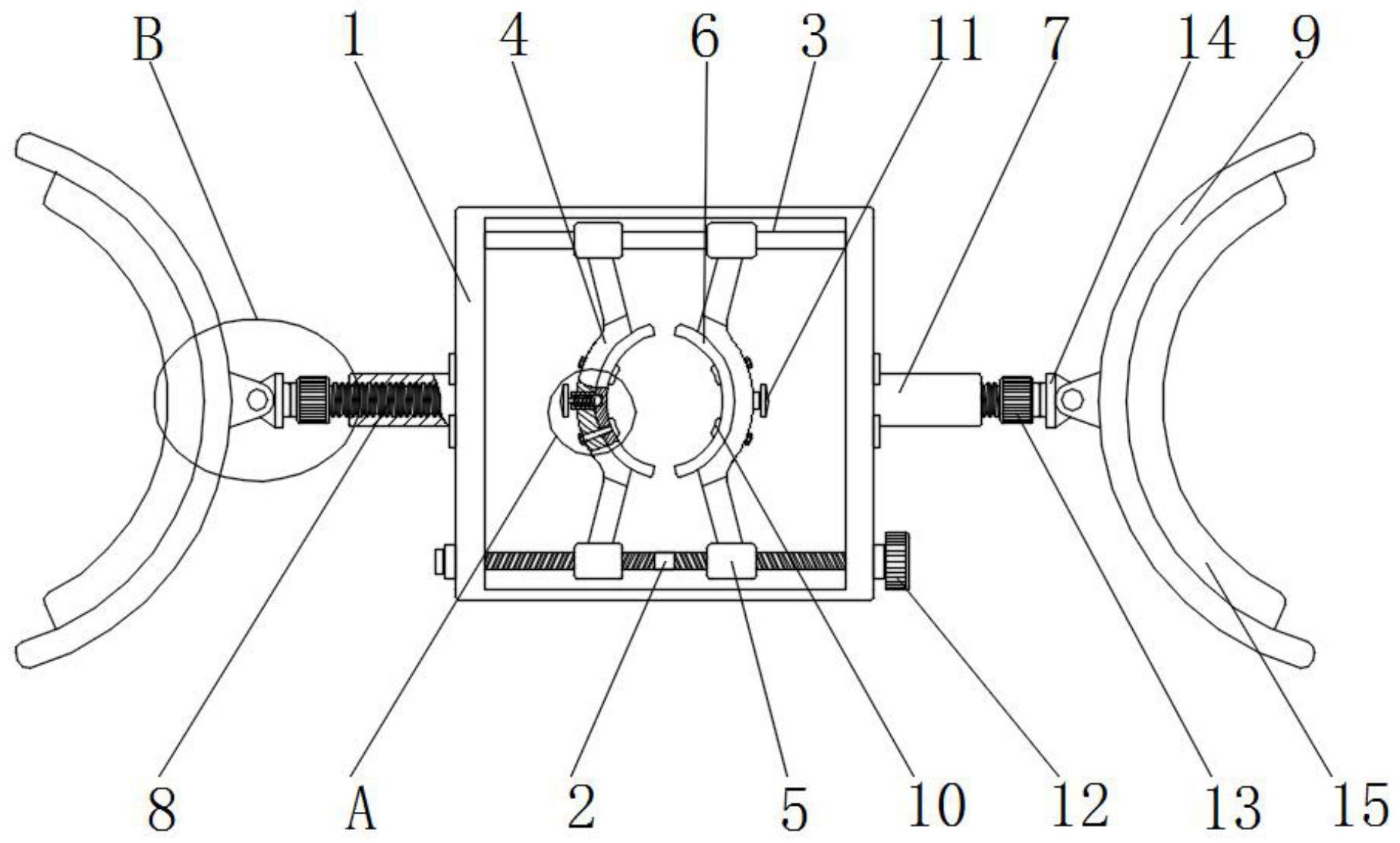

本发明的目的是提供一种产科临床夹持扩撑装置，通过在扩撑片的内部开设滑 槽，并在卡块的卡合下，使扩撑片相对于扩撑架进行稳定滑动，从而可以根据病人的实际情 况，调整扩撑片进入病人下体的深度，以解决技术中的上述不足之处。 为了实现上述目的，本发明提供如下技术方案：一种产科临床夹持扩撑装置，包括 外框架，所述外框架内部的一侧设置有螺纹杆，所述螺纹杆的两端分别与外框架的两端转 动连接，所述螺纹杆外部开设有螺纹，且所述螺纹杆两端的螺纹旋向相反，所述外框架内部 远离螺纹杆的一侧设置有导杆，所述导杆的两端分别与外框架的两端固定连接，所述外框 架的内部设置有两个扩撑架，两个所述扩撑架的两端均固定连接有移动块，所述扩撑架靠 近螺纹杆一端的移动块与螺纹杆螺纹连接，所述扩撑架靠近导杆一端的移动块与导杆滑动 连接，所述扩撑架的内侧设置有扩撑片，所述扩撑片的内部开设有滑槽，所述扩撑架的内侧 固定安装有滑钉，所述滑钉的一端贯穿滑槽，并与滑槽滑动连接，所述滑钉远离扩撑架的一 端固定连接有卡块，所述卡块靠近扩撑片的一侧与扩撑片的内壁滑动连接，所述外框架外 部的两端均固定连接有套柱，所述套柱的内部设置有螺纹柱，所述螺纹柱远离套柱的一端 转动连接有铰座，所述铰座远离螺纹柱的一端设置有弧形夹板，且所述弧形夹板与铰座铰 接。 优选的，所述扩撑架顶端的内部固定安装有套筒，所述套筒的内部滑动连接有卡 球，所述卡球远离扩撑片的一端固定连接有拉杆，所述拉杆远离卡球的一端贯穿套筒的端 壁，并与套筒滑动连接，所述扩撑片靠近扩撑架一侧的中部竖直开设有多个定位孔。 优选的，所述卡球远离扩撑片的一侧设置有弹簧，所述弹簧套设于拉杆的外部。 优选的，所述扩撑片的横截面形状设置为弧形，且所述扩撑架靠近扩撑片的一侧 设置为弧形端面，所述卡块的横截面形状也设置为弧形。 优选的，所述扩撑架的内部开设有通孔，所述滑钉远离卡块的一端贯穿扩撑架内 部的通孔，并螺纹连接有螺母。 3 CN 111603255 A 说　明　书 2/4 页 优选的，所述扩撑架内侧滑钉和卡块的数量均设置为四个，且四个所述卡块分别 位于扩撑架的四个顶角处。 优选的，所述螺纹杆的一端贯穿外框架一侧侧壁，并固定连接有旋钮，且所述旋钮 的外部均匀开设有防滑纹。 优选的，所述螺纹柱的外部开设有外螺纹，所述套柱的内部开设有内螺纹，所述螺 纹柱与套柱螺纹连接。 优选的，所述螺纹柱远离套柱一端的外部固定安装有旋套，所述旋套的外部均匀 开设有多个防滑槽。 优选的，所述弧形夹板远离螺纹柱的一侧固定安装有软垫。 在上述技术方案中，本发明提供的技术效果和优点： 1、本发明通过在外框架的外部设置两个弧形夹板，对病人双腿进行支撑，使装置 可以稳固的夹持在病人双腿内部，再通过转动螺纹杆，即可带动两个扩撑架相互远离，从而 使两个扩撑片实现扩撑功能，而通过在扩撑片的内部开设滑槽，并在卡块的卡合下，使扩撑 片相对于扩撑架进行稳定滑动，从而可以根据病人的实际情况，调整扩撑片进入病人下体 的深度，避免插入过深而对病人造成伤害，大大地提高了装置使用的便捷性，增强了装使用 的适应性； 2、本发明通过将螺纹柱和套柱设置为螺纹连接，进而在使用时，可以根据病人的 实际身材，通过转动旋套，对螺纹柱进行转动调整，进而可以使得两个弧形夹板进行相互移 动，进而在调整出合适的支撑距离后，将两个弧形夹板与病人的大腿进行卡合支撑，即可对 病人的双腿进行稳固支撑，极大地提高了装置使用的适应性，增强了装置使用的舒适性。 附图说明 为了更清楚地说明本申请实施例或现有技术中的技术方案，下面将对实施例中所 需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明中记载的一 些实施例，对于本领域普通技术人员来讲，还可以根据这些附图获得其他的附图。 图1为本发明的俯视图。 图2为本发明的正视图。 图3为本发明图2的局部结构放大图。 图4为本发明图1的A部结构放大图。 图5为本发明图1的B部结构放大图。 附图标记说明： 1、外框架；2、螺纹杆；3、导杆；4、扩撑架；5、移动块；6、扩撑片；7、套柱；8、螺纹柱； 9、弧形夹板；10、卡块；11、拉杆；12、旋钮；13、旋套；14、铰座；15、软垫；16、滑钉；17、滑槽； 18、套筒；19、卡球；20、弹簧；21、定位孔。
