技术摘要：
本发明提供了一种贴片天线，包括：介质基板，介质基板两个相背的表面上分别设置有接地板和分隔件；馈电件与分隔件位于介质基板的同一侧；辐射件与馈电件位于介质基板的同一侧，且辐射件与分隔件之间设置有空气层；探针依次穿过接地板、介质基板并与馈电件抵接形成向辐  全部
背景技术：
贴片天线拥有结构简单(仅需要在介质基板上镀金属层即可实现)，剖面很低以及 易于与集成电路兼容等优点，非常适合制成共形天线应用于飞机、火箭等高速移动的物体。 现有技术中，贴片天线的工作带宽较窄，为增加贴片天线的工作带宽，一般通过引入电路元 件调整贴片天线的阻抗匹配。但这种方式会导致贴片天线的整体体积更大，影响其应用。
技术实现要素：

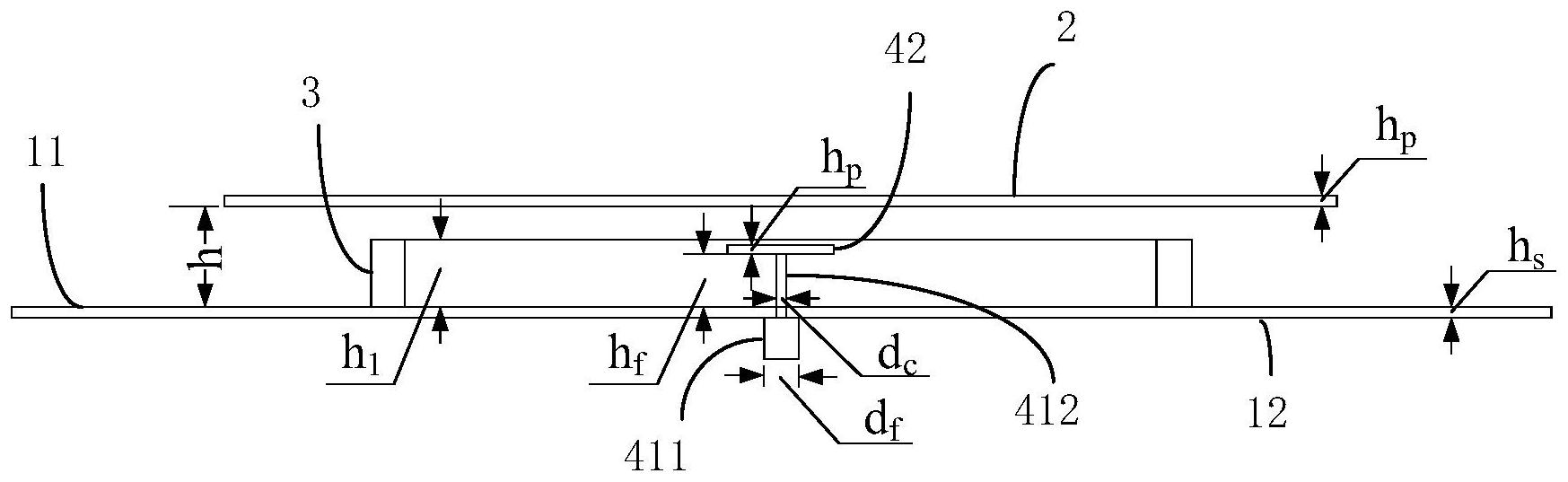

本发明的主要目的是提供一种贴片天线，旨在解决现有技术中，贴片天线的工作 带宽较窄，影响其应用的问题。 为实现上述目的，本发明提出一种贴片天线，所述贴片天线包括：介质基板，所述 介质基板两个相背的表面上分别设置有接地板和分隔件； 馈电件，所述馈电件与所述分隔件位于所述介质基板的同一侧； 辐射件，所述辐射件与所述馈电件位于所述介质基板的同一侧，且所述辐射件与 所述分隔件之间设置有空气层； 探针，所述探针依次穿过所述接地板、介质基板并与所述馈电件抵接形成向所述 辐射件馈电的耦合馈电结构； 其中，所述探针用于向所述馈电件馈电并与馈电件共同引入探针模式，所述分隔 件降低所述辐射件的高次模的谐振频率。 可选的，所述分隔件为金属环，且所述金属环与所述馈电件同轴设置。 可选的，所述金属环、所述馈电件及所述辐射件同轴设置。 可选的，所述馈电件以及所述辐射件为圆形。 可选的，所述接地板、所述介质基板、金属环、所述馈电件及所述辐射件同轴设置。 可选的，所述金属环、所述馈电件及所述辐射件为铜片或铝片。 可选的，所述介质基板的中心位置及所述接地板的中心位置上均开设有传输孔， 所述探针从所述传输孔中穿过并与所述馈电件抵接。 可选的，所述接地板覆盖所述介质基板背离所述分隔件的表面。 可选的，所述辐射件在所述介质基板上的投影覆盖所述金属环。 可选的，所述贴片天线还包括壳体，所述介质基板、接地板、探针、馈电件、辐射件 以及分隔件均装设在所述壳体内。 本发明技术方案通过在介质基板两个相背的表面上分别设置有接地板和分隔件， 并将馈电件与分隔件位于所述介质基板的同一侧，将辐射件与馈电件设置于介质基板的同 一侧，且辐射件与分隔件之间设置有空气层，探针依次穿过接地板、介质基板并与馈电件抵 接形成向所述辐射件馈电的耦合馈电结构，探针用于向馈电件馈电并与馈电件共同引入探 3 CN 111600122 A 说　明　书 2/5 页 针模式，分隔件为高次模的频率下降提供了边界条件，中心位置处的高次模信号遇到分隔 件后方向发生变化，降低了辐射件的高次模的谐振频率，频率降低后的高次模、探针模式以 及低次模合频，使得介贴片天线的工作带宽为低次模频率到高次模频率，整个贴片天线具 有较宽的工作带宽。且，分隔件位于辐射件与介质基板之间，不会增加贴片天线的体积，在 拓宽了贴片天线的工作频带的同时能够存留原来的小体积优势，可以应用于多种场合。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图示出的结构获得其他的附图。 图1为本发明贴片天线去除辐射件后的结构示意图； 图2为本发明贴片天线沿中心轴线的剖面图的局部示意图； 图3为本发明贴片天线的介质谐振单元的结构示意图； 图4为辐射件产生的场效应图(a组为低次模的场效应图，b组为高次模的场效应 图)； 图5为本发明贴片天线的仿真回波损耗图； 图6为本发明贴片天线的仿真增益图； 图7为本发明贴片天线在2.32GHz时的E面的辐射方向图； 图8为本发明贴片天线在2.32GHz时的H面的辐射方向图； 图9为本发明贴片天线在2.92GHz时的E面的辐射方向图； 图10为本发明贴片天线在2.92GHz时H面的辐射方向图； 图11为本发明贴片天线在3.54GHz时E面的辐射方向图； 图12为本发明贴片天线在3.54GHz时H面的辐射方向图。 附图标号说明： 标号 名称 标号 名称 1 介质基板 41 探针 11 第一承载面 411 内导体 12 第二承载面 412 外导体 2 辐射件 42 馈电件 3 分隔件 5 空气层 4 耦合馈电结构     本发明目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
