技术摘要：
本发明涉及电缆领域，公开了一种非屏蔽双绞线电缆，包括双绞线层以及包覆所述双绞线层的护套，所述双绞线层包括若干层由内向外依次设置的防护层，每一所述防护层由多个双绞线围成一圈而形成；由内层防护层向外层防护层方向，所述双绞线的直径逐渐变大；该电缆能够解决  全部
背景技术：
电缆通常是由几根或几组导线绞合而成的类似绳索的电缆，每组导线之间相互绝 缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。多架设在空中或装在地 下、水底，用于电讯或电力输送；同时也要求具有占用空间小、质量轻、柔软性好的优点，保 证在恶劣环境中提供高可靠性的信号传输， 然而现有电缆内的多根绞线基本为同等直径即同等的横截面积，在输出时，电流 密度、输电容量及电晕损失等较不理想，尤其对于高空及地下作业时损失较大；另一方面因 电缆护套的损坏或老化而引发的火灾越来越多，如何降低火灾的发生率，阻燃环保已成为 电线电缆行业的研发应用方向。
技术实现要素：

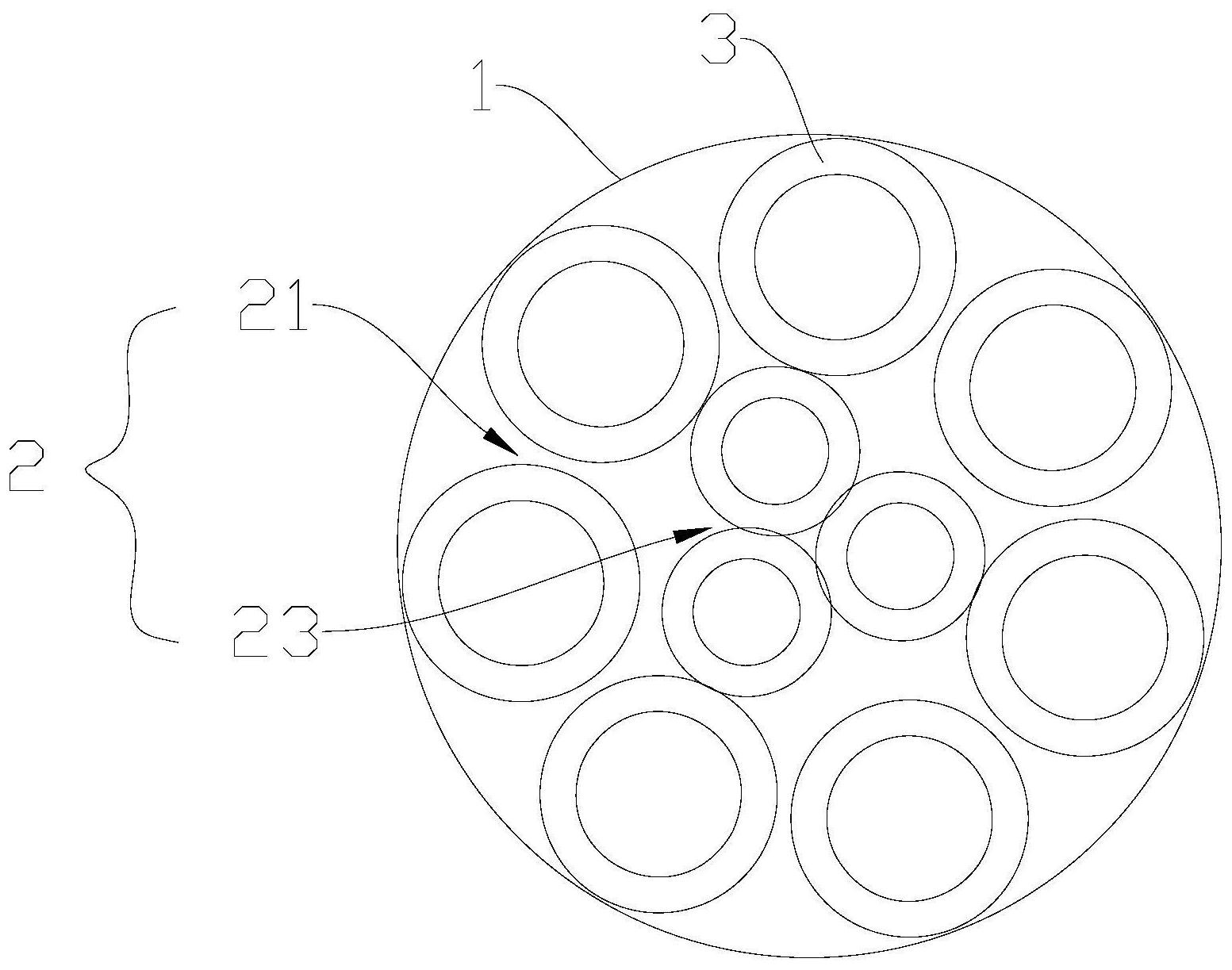

本发明的第一目的在于提供一种非屏蔽双绞线电缆，其能够解决现有技术电缆输 电容量小及电晕损失大的问题以及难获得高阻燃性能和高力学性能电缆料的问题； 本发明的第二目的在于提供一种非屏蔽双绞线电缆的制备方法，其设计科学合理 简单，操作简单，可实现大规模工业化生产。 本发明的实施例是这样实现的： 一种非屏蔽双绞线电缆，包括双绞线层以及包覆所述双绞线层的护套，所述双绞 线层包括若干层由内向外依次设置的防护层，每一所述防护层由多个双绞线围成一圈而形 成；由内层防护层向外层防护层方向，所述双绞线的直径逐渐变大。 一种非屏蔽双绞线电缆的制备方法，包括以下步骤： S1.拉丝：选取铜材，利用拉丝机制成芯线导体，每根单线导体的外部包裹绝缘层； S2.对绞：两根芯线为一组绞线线对，采用对绞的结构绞合在一起； S3.成缆：采用预退扭成缆机成缆； S4 .护套：将所述玻璃纤维、弹性体、炭黑、聚磷腈及抗氧剂按所述质量份数比混 合，机械搅拌得到混合料，将所述混合料挤出切粒得到护套；在线缆外包覆一层护套；保护 线缆； S5.包装：采用网络分析仪，对所有出厂产品经过严格的高频、低频测试后包装出 库。 本发明的有益效果是： 1.本发明电缆将双绞线直径由内层向外层逐渐变大设置，线路表面电位梯度逐渐 降低，减少电晕损失及自身振动，减小对无线电的干扰，且提高了其机械强度及柔韧性，尤 其是其抗拉强度得到大大提高；同时，在相同输电容量下，单位长度电缆的电阻损耗也越 小。 3 CN 111599539 A 说　明　书 2/7 页 2.本发明电缆的护套通过玻璃纤维、SBS弹性体、炭黑、聚磷腈及抗氧剂之间能够 相互配合起到协同增效的作用，尤其是采用玻璃纤维、炭黑和聚磷腈三者的复配，能够协同 增效从而大幅度提高电缆的阻燃性能和力学性能；其中，聚磷腈作为磷氮阻燃剂可发挥其 耐热温度高、不析出和不含卤素的特点；玻璃纤维具有较好的阻燃性、绝缘性、耐热性、抗腐 蚀性及机械强度；SBS弹性体具有优良的拉伸强度，表面摩擦系数大，低温性能好，电性能优 良，加工性能好等特性，本发明中使用SBS与炭黑复配协同发挥作用，能够产生分子之间互 联，从而显著增加产品的抗紫外线和抗耐老化的性能。 3.本发明提供的一种非屏蔽双绞线电缆及制备方法，该非屏蔽双绞线电缆能够解 决现有技术难获得高阻燃性能和高力学性能电缆料的问题；该非屏蔽双绞线电缆的制备方 法，设计科学合理简单，操作简单，可实现大规模工业化生产。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例中所需要使用的附 图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作是对 范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这 些附图获得其他相关的附图。 图1为本发明实施例1-2提供的电缆的结构示意图； 图2为本发明实施例3-6提供的电缆的结构示意图。 图标1-护套，2-双绞线层，21-外层防护层，22-中层防护层，23-内层防护层，3-双 绞线。
