技术摘要：
一种节能型上下可调式盘根盒。主要解决现有的油田盘根盒取加盘根时费时费力、盘根碎料易进入油管而造成堵塞的问题。其特征在于：所述壳体（7）内部螺纹连接有顶芯（8），顶芯（8）底部为球体，球体外部设有护罩（9），且护罩（9）上部连接在壳体（7）外部，所述壳体（7  全部
背景技术：
在油田采油系统生产过程中，由于盘根盒内腔空间小，抽油机井加盘根操作难度 较大，尤其是冬季，气温低，盘根易冻、易碎，取、加盘根费时费力，很多单位从加盘根的工具 和填料方面入手，采用螺旋法抠取工具，加入碎料等，虽然这些在一定程度上减少了加盘根 的时间，但是碎料容易进入油管，造成下游生产堵塞，造成产量损失。
技术实现要素：

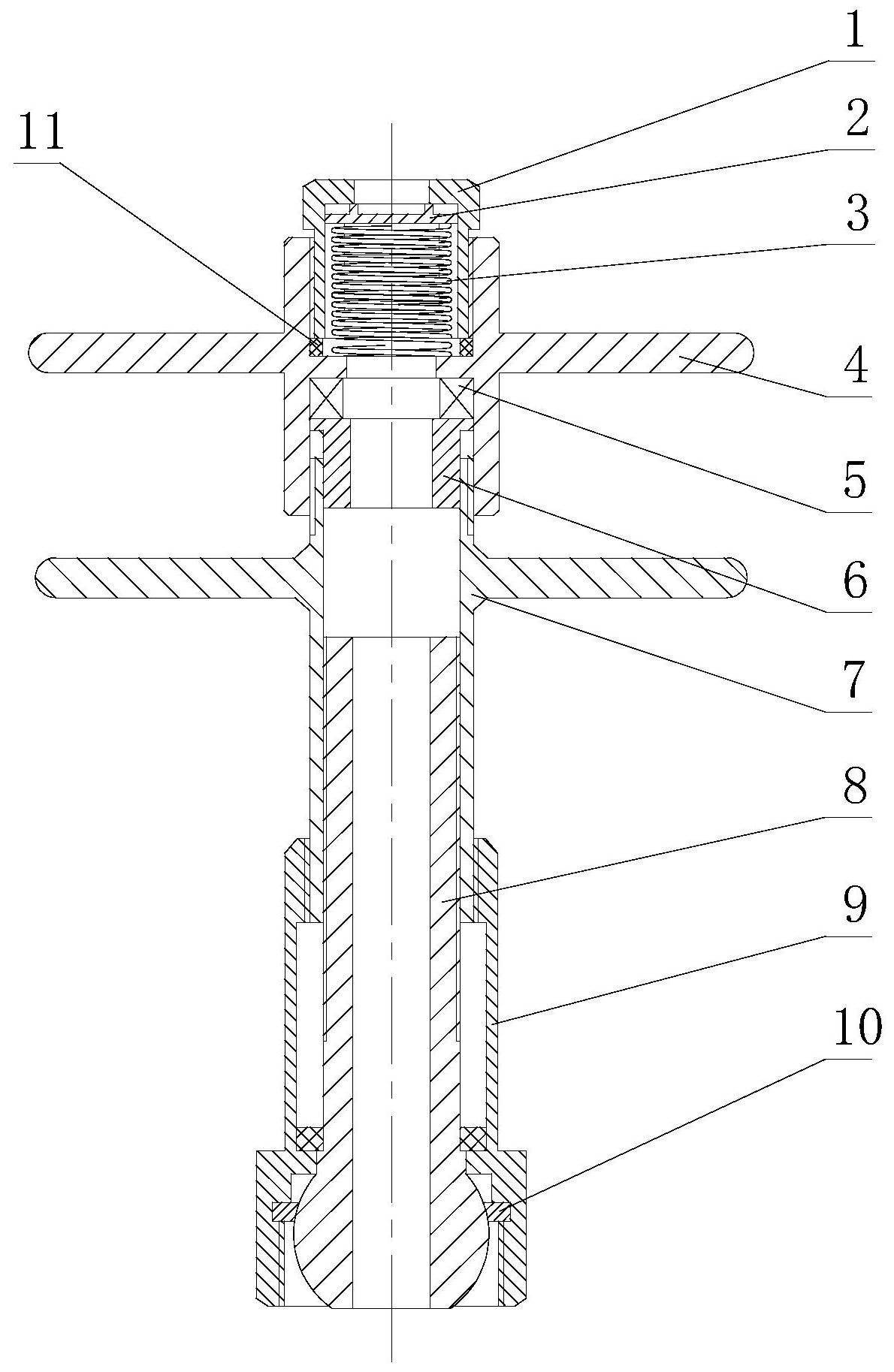

为了克服现有的油田盘根盒取加盘根时费时费力、盘根碎料易进入油管而造成堵 塞的不足，本发明提供一种节能型上下可调式盘根盒，该节能型上下可调式盘根盒可双向 挤压盘根，最大限度延长盘根使用寿命，延长盘根更换周期，在更换盘根时，无需工具抠取， 可避免盘根碎料进入油管。 本发明的技术方案是：一种节能型上下可调式盘根盒，包括壳体，所述壳体内部螺 纹连接有顶芯，顶芯底部为球体，球体外部设有护罩，且护罩上部连接在壳体外部，所述壳 体上部外侧螺纹连接有盘根盒压盖，盘根盒压盖底部设有轴承，轴承底部与壳体之间设有 格兰；所述盘根盒压盖上部内侧连接有压帽，且二者之间置有弹簧。 所述压帽与弹簧之间设有扶正环。 所述护罩内壁上镶嵌有锁片，且锁片压在顶芯球体的上部。 本发明具有如下有益效果：由于采取上述方案，盘根盒压盖内置有弹簧，弹簧可以 起到蓄能的作用，使压盖始终保持下压盘根；同时，当盘根磨损时，既可以向下拧紧压盖，也 可以向上拧紧顶芯，均可实现盘根的紧固，大大延长了盘根添加的周期。更换盘根时，通过 向上拧顶芯，可一次性将全部旧盘根取出，无需工具抠取，操作方便快速，也避免了盘根碎 料进入油管而影响生产，减少停机时间。同时,扶正环及浸油毛毡可对光杆起到润滑作用， 达到节约电能的目的。 附图说明 图1是本发明的结构示意图。 图中1-压帽，2-扶正环，3-弹簧，4-盘根盒压盖，5-压帽轴承，6-格兰，7-壳体，8-顶 芯，9-护罩，10-锁片，11-毛毡。
