技术摘要：
本发明提供一种基于连杆传动的纺织用线筒摆放装置，涉及纺织线筒技术领域。该基于连杆传动的纺织用线筒摆放装置，包括支撑杆，所述支撑杆的内部转动连接有螺纹杆，所述螺纹杆的外围啮合有套筒，所述套筒的底端固定安装有右安装杆，所述支撑杆左侧的底端固定安装有左安  全部
背景技术：
纺织原意是取自纺纱与织布的总称，但是随着纺织知识体系和学科体系的不断发 展和完善，特别是非织造纺织材料和三维复合编织等技术产生后，纺织不仅是传统的纺纱 和织布，也包括无纺布技术，三维编织技术，静电纳米成网技术等。 而在纺纱和织布的过程中，所用到的原材料就是纱线，而为了保证纱线稳定供给， 在纺织机上都会安装缠绕有纱线的线筒的摆放装置，但传统的摆放装置只是一个简单的固 定柱，通过将线筒套接在固定柱的外围来实现线筒的自转，但为了使固定柱能够适用于不 同孔洞大小的线筒，固定柱的直径会远小于线筒孔洞的大小，因此在线筒的转动的过程，由 于线筒与固定柱之间存在间隙，就会使线筒出现摆动的现象，降低了纱线输出的稳定性，影 响正常的纺织，而在纺织机运行的过程中，为保证纱线的稳定输出，线筒会高速的旋转，而 当纺织机突然停止运行时，传统的线筒就会在惯性的作用下继续进行转动，导致纱线出现 散落和杂乱缠绕在线筒上的现象，影响纱线的正常使用。 为解决上述问题，发明者提供了一种基于连杆传动的纺织用线筒摆放装置，能够 使线筒和转筒在固定轴之间进行稳定的转动，避免了线筒的摆动，提高了线筒出线的稳定 性，有利于纺织机的正常运行，避免了在纺织机停止运行时，因线筒的持续转动而出现纱线 散落和杂乱缠绕在线筒上的现象，保证了纱线的正常使用。
技术实现要素：

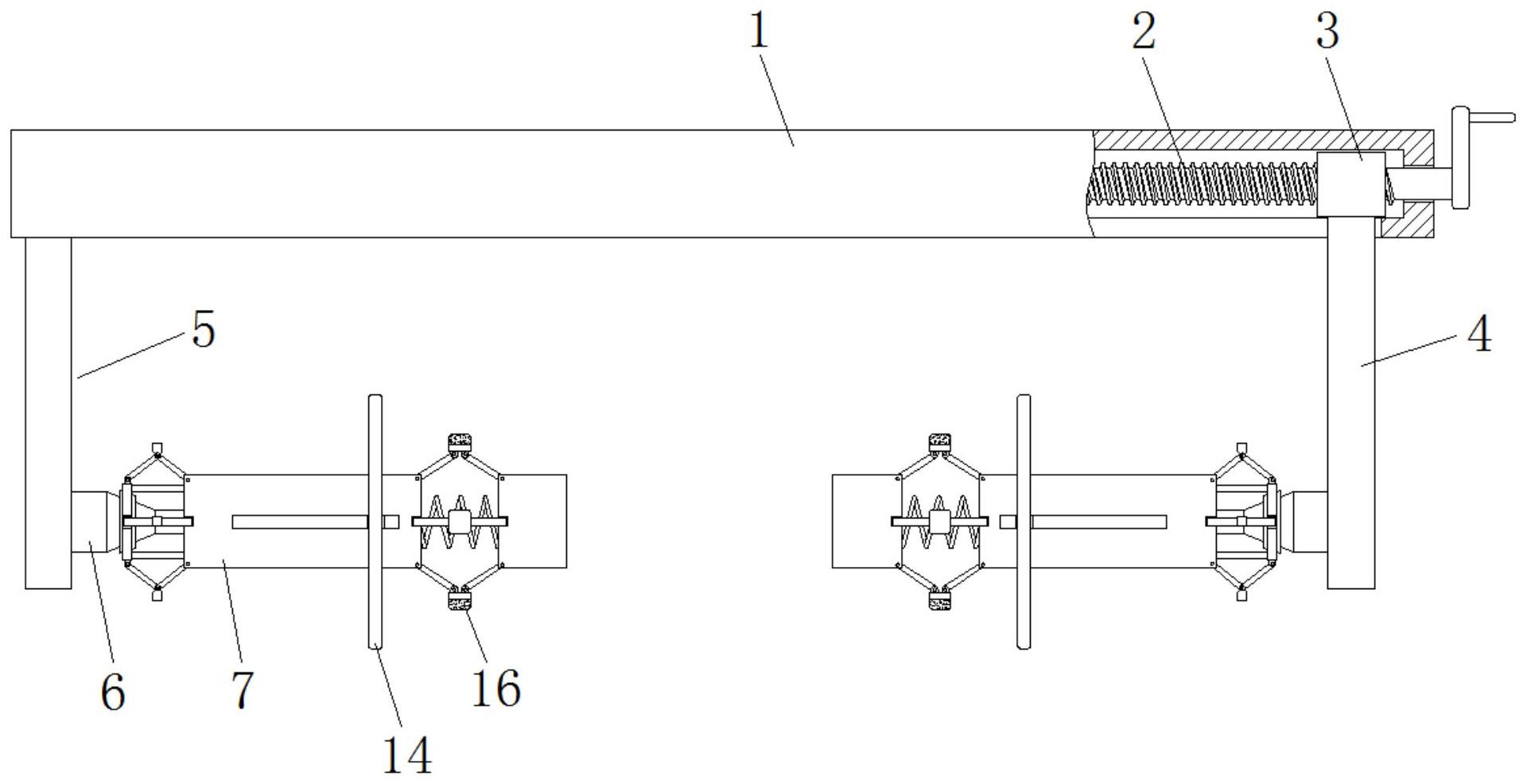

为实现以上目的，本发明通过以下技术方案予以实现：一种基于连杆传动的纺织 用线筒摆放装置，包括支撑杆、螺纹杆、套筒、右安装杆、左安装杆、固定轴、转筒、伸缩杆、第 一弹簧、圆环、摩擦环、第一传动杆、配重块、挤压板、第二传动杆、固定块、第二弹簧、线筒。 其中： 所述支撑杆的内部转动连接有螺纹杆，所述螺纹杆的外围啮合有套筒，所述套筒 的底端固定安装有右安装杆，所述支撑杆左侧的底端固定安装有左安装杆，所述右安装杆 和左安装杆的相领面固定安装有固定轴，所述固定轴的另一侧转动连接有转筒，所述转筒 靠近固定轴的一侧滑动连接有伸缩杆，所述伸缩杆的内侧固定连接有第一弹簧，所述伸缩 杆的另一端固定安装有圆环，所述圆环的内侧固定安装有摩擦环，所述圆环外围与转筒之 间传动连接有第一传动杆，所述第一传动杆转动连接处的外侧固定安装有配重块，所述转 筒的外围弹性滑动连接有挤压板，所述转筒之间传动连接有第二传动杆，所述第二传动杆 的外侧转动连接有固定块，所述转筒之间第二传动杆的内侧固定连接有第二弹簧，所述转 筒的外围套设有线筒。 优选的，所述右安装杆通过套筒限位滑动连接在支撑杆的底部的右侧，所述左安 3 CN 111547573 A 说　明　书 2/4 页 装杆固定安装在支撑杆右侧的底端，因此，通过转动螺纹杆能够使右安装杆进行左右移动， 来增大或减小右安装杆与左安装杆之间的距离。 优选的，所述固定轴和转筒的组合共有两组，在右安装杆和左安装杆的相邻侧对 称分布，使得线筒能够套设在左右两侧的转筒的外围。 优选的，所述固定轴的中部呈圆台状，且相邻侧半径逐渐减小，并通过轴承与转筒 转动连接，使得转筒能够在固定轴之间进行稳定的转动。 优选的，所述圆环套设在固定轴的外围，且所述圆环内部摩擦环的内部固定安装 有橡胶环，且与固定轴的圆台面相适配，因此，当圆环内侧的摩擦环与固定轴相挤压时，能 够增大转筒与固定轴之间的摩擦力。 优选的，所述第一传动杆和第二传动杆均通过两根转杆组成，且均有四组，均匀分 布在转筒左右两侧的外围，因此，通过第一传动杆和第二传动杆的作用，能够使配重块和固 定板进行向内收缩或向外延伸。 优选的，所述固定块的外侧为橡胶材质，内侧的左右两端分别与第二传动杆转动 连接，因此，在第二传动杆在进行受力收缩时，能够推动固定块向外侧进行移动，进而与线 筒的内壁挤压贴附，来实现对于线筒的固定。 本发明提供了一种基于连杆传动的纺织用线筒摆放装置。具备以下有益效果： 1、该基于连杆传动的纺织用线筒摆放装置，通过固定轴之间转动连接的转筒以及 转筒上通过第二传动杆传动连接的固定块的设计，能够对不同孔洞大小的线筒从内部进行 挤压固定，而在抽取纱线时，能够使线筒和转筒在固定轴之间进行稳定的转动，避免了线筒 的摆动，提高了线筒出线的稳定性，有利于纺织机的正常运行。 2、该基于连杆传动的纺织用线筒摆放装置，通过转筒与固定轴之间利用第一传动 杆传动连接的圆环的设计，在转筒正常进行转动时，配重块能够在离心力的作用下带动圆 环和摩擦环进行回缩，来减小固定轴与转筒之间的摩擦力，而当转筒转速变慢时，圆环和摩 擦环能够在第一弹簧的作用下与固定轴相挤压，进而增大固定轴与转筒之间的摩擦力，使 转筒能够更快地停止转动，进而在保证转筒能够带动线筒进行正常高速转动的同时，当线 筒停止转动时，转筒也能够带动线筒及时停止转动，避免了因线筒的持续转动而出现纱线 散落和杂乱缠绕在线筒上的现象，保证了纱线的正常使用。 附图说明 图1为本发明结构示意图； 图2为本发明使用时的结构示意图； 图3为本发明固定轴和转筒结构的放大图； 图4为本发明图3中A-A处结构的剖视图； 图5为本发明固定轴和转筒套接处放大的剖视图。 图中：1、支撑杆；2、螺纹杆；3、套筒；4、右安装杆；5、左安装杆；6、固定轴；7、转筒； 8、伸缩杆；9、第一弹簧；10、圆环；11、摩擦环；12、第一传动杆；13、配重块；14、挤压板；15、第 二传动杆；16、固定块；17、第二弹簧；18、线筒。 4 CN 111547573 A 说　明　书 3/4 页
