技术摘要：
一种水力驱动滤芯锁紧机构，属于末端饮水机滤芯锁紧技术领域。它包括滤芯，滤芯外侧壁上设有若干个卡接片，其特征在于所述滤芯卡接在锁紧机构内，所述锁紧机构从上到下依次包括反转腔、隔离板和旋紧腔；所述反转腔内设有卡爪环，所述反转腔、卡爪环和隔离板之间形成反  全部
背景技术：
末端饮水机在装取滤芯的过程中，需要将滤芯与水路板牢固连接，再进行手动旋 进或手动卡扣卡紧,操作不便,费时费力，装取效率低。
技术实现要素：

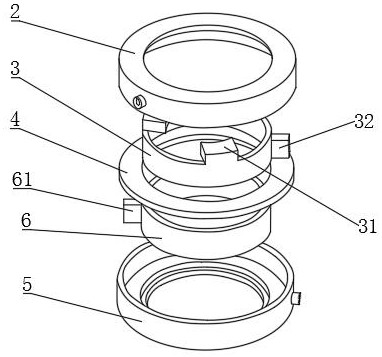

针对现有技术中存在的上述问题，本发明的目的在于提供一种通过水力驱动，快 速装取滤芯的锁紧结构。 本发明提供如下技术方案：一种水力驱动滤芯锁紧机构，包括滤芯，滤芯外侧壁上 设有若干个卡接片，其特征在于所述滤芯卡接在锁紧机构内，所述锁紧机构从上到下依次 包括反转腔、隔离板和旋紧腔； 所述反转腔内设有卡爪环，所述反转腔、卡爪环和隔离板之间形成反转密封腔体； 所述旋紧腔内设有旋紧环，所述旋紧腔、旋紧环和隔离板之间形成旋紧密封腔体； 所述卡爪环和旋紧环之间固定连接。 所述的一种水力驱动滤芯锁紧机构，其特征在于所述反转腔的上部和旋紧腔的下 部分别设有便于卡爪环和旋紧环密封安装的台阶结构。 所述的一种水力驱动滤芯锁紧机构，其特征在于所述卡爪环的上部设有与滤芯上 卡接片相对应的三个卡爪，所述卡爪延伸出反转腔台阶结构的外侧，三个卡爪以卡爪环截 面环形的中心为圆心沿着卡爪环的上端成均匀圆周排列。 所述的一种水力驱动滤芯锁紧机构，其特征在于所述卡爪环的外侧壁上设有承受 高压水推力的卡爪突出片。 所述的一种水力驱动滤芯锁紧机构，其特征在于所述旋紧环的外侧壁上设有承受 高压水推力的旋紧突出片。 所述的一种水力驱动滤芯锁紧机构，其特征在于所述反转腔和旋紧腔上均设有水 路连通管道，所述反转密封腔体和旋紧密封腔体分别通过相对应的水路连通管道与外部水 源管道相连通，并通过电磁换向阀实现高低压水路切换。 所述的一种水力驱动滤芯锁紧机构，其特征在于所述卡爪环和旋紧环之间通过螺 栓刚性连接。 通过采用上述技术，与现有技术相比，本发明的有益效果如下： 本发明中通过反转腔、卡爪环和隔离板之间形成的反转密封腔体以及旋紧腔、旋紧环 和隔离板之间形成的旋紧密封腔体，当外部水源与反转腔或旋紧腔上的水路连通管道接通 时，控制外部水源的高低压切换，分别驱动卡爪环或旋紧环旋转，带动滤芯卡紧或松开，实 现滤芯的自动装取，整个过程通过水力驱动完成，省时省力，装取效率高。 3 CN 111544949 A 说　明　书 2/2 页 附图说明 图1为本发明的零件分体结构示意图； 图2为本发明的整体装配结构示意图； 图3为本发明的旋紧密封腔体构成示意图； 图4为本发明的反转密封腔体构成示意图； 图5为本发明的滤芯锁紧状态结构示意图； 图6为本发明的滤芯松开状态结构示意图。 图中：1、滤芯；11、卡接片；2、反转腔；3、卡爪环；31、卡爪；32、卡爪突出片；4、隔离 板；5、旋紧腔；6、旋紧环；61、旋紧突出片。
