技术摘要：
本发明提供的双线圈自动开门门锁及具有其的洗衣机，属于门锁技术领域，其中，双线圈自动开门门锁，包括：凸轮、锁扣、保护杆和两个电磁机构，其中所述第一电磁机构用于驱动限位块以将所述保护杆锁定在第一状态，所述第二电磁机构用于驱动所述锁扣朝向解锁状态扭转；本  全部
背景技术：
在洗衣机门上应用的门锁，目前一般采用自动开门门锁，其工作原理为，利用电磁 线圈驱动锁扣对凸轮进行解锁。 现有的自动开门门锁进行解锁时，采用一个电磁线圈，通过一次动作即可完成对 凸轮的解锁。 然而，在实际使用中，有时在采用热水进行洗衣时，由于洗衣机内的温度较高，为 了安全考虑，在洗衣机停止工作后，需要等待一段时间，才能开门。此时，如果采用现有的开 门方式，直接开门可能会对用户产生危险。
技术实现要素：

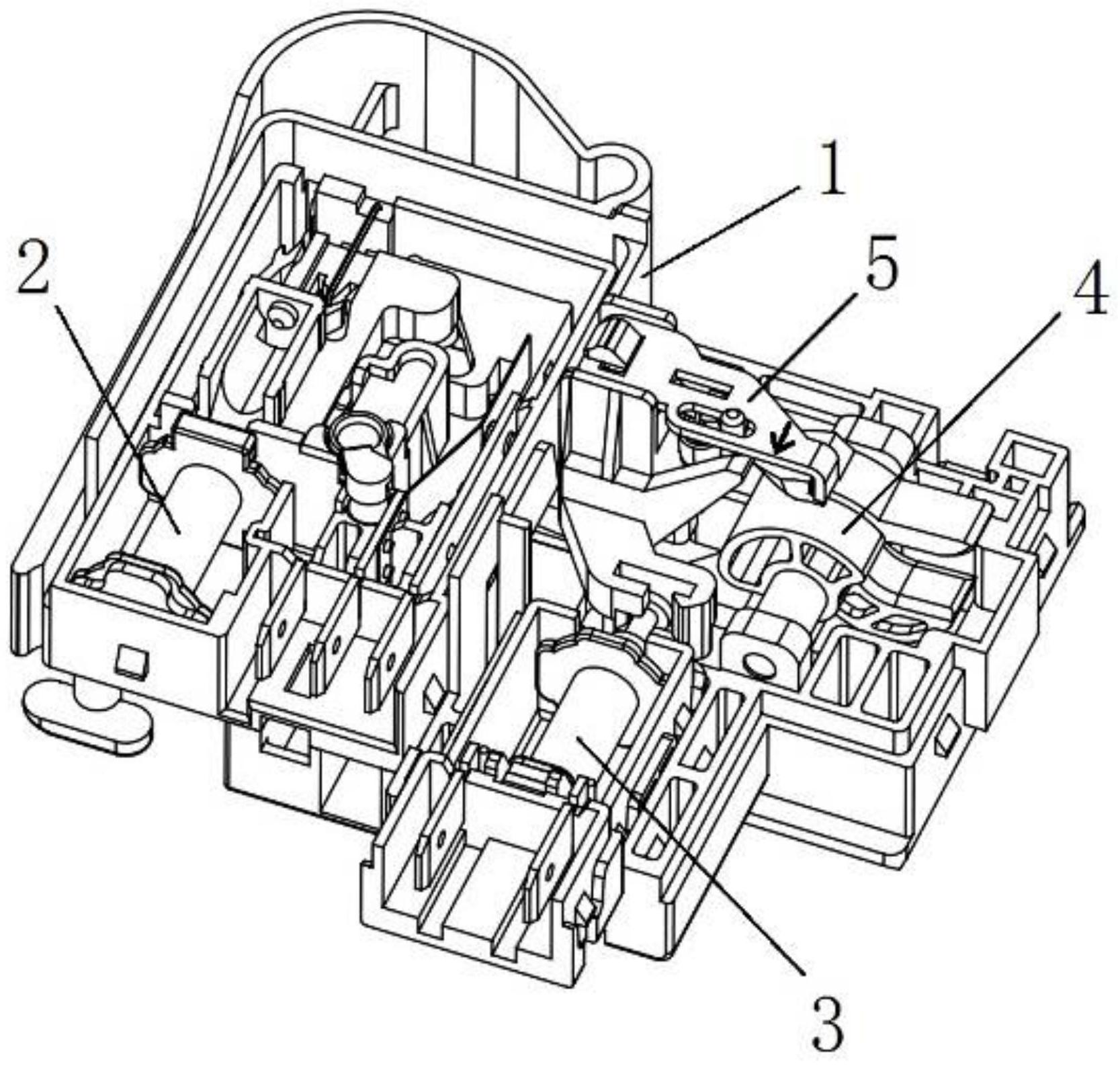

因此，本发明要解决的技术问题在于克服现有技术中的自动开门门锁采用线圈通 过一次动作即可将门打开，容易造成危险的缺陷，从而提供一种双线圈自动开门门锁。 为了解决上述技术问题，本发明提供一种双线圈自动开门门锁，包括： 凸轮，转动连接在锁壳内； 锁扣，相对于所述凸轮的旋转面可进行左右扭转地连接在锁壳内，所述锁扣具有 朝向靠近所述凸轮方向扭转后与所述凸轮连接的锁定状态，所述锁扣还具有朝向远离所述 凸轮的方向扭转后与所述凸轮解除连接的解锁状态； 保护杆，滑动设置在锁壳内，具有用于抵接凸轮的阻挡面，所述保护杆具有朝向靠 近所述凸轮的方向滑动后使所述阻挡面抵接在凸轮上的第一状态，所述保护杆还具有朝向 远离所述凸轮的方向滑动后的第二状态； 第一电磁机构，具有用于驱动限位块以将所述保护杆锁定在第一状态的第一铁 芯； 第二电磁机构，具有用于驱动所述锁扣朝向解锁状态扭转的第二铁芯。 作为优选方案，还包括： 杠杆解锁件，一端转动连接在锁壳内，另一端与所述锁扣连接，所述杠杆解锁件与 所述第二铁芯连接； 解锁件弹簧，连接在所述杠杆解锁件与所述锁壳之间，用于提供使所述杠杆解锁 件朝向锁定方向扭转的偏压力。 作为优选方案，还包括： 转动杆，连接在所述杠杆解锁件与所述锁扣之间，所述转动杆通过转轴可转动的 连接在所述杠杆解锁件上，所述转动杆的顶端通过上下扭转结构与所述锁扣连接。 作为优选方案，所述杠杆解锁件上具有朝向锁扣向上伸出的限位柱； 4 CN 111549495 A 说　明　书 2/6 页 所述锁扣上具有用于容纳所述限位柱的长条滑槽，所述长条滑槽的长度方向与所 述锁扣的扭转方向垂直。 作为优选方案，所述锁扣的下端具有突出端，所述杠杆解锁件上具有朝向所述锁 扣的突出端的前方延伸出的延伸端。 作为优选方案，还包括： 顶块，滑动设置在所述杠杆解锁件的底部，所述顶块的顶端适于抵接在所述转动 杆的底端，所述顶块的尾端与杠杆解锁件之间连接有保持弹簧，所述保持弹簧具有使所述 顶块朝向所述转动杆方向抵顶的偏压力。 作为优选方案，所述杠杆解锁件上具有用于与所述第二铁芯连接的插槽，所述插 槽上具有通过口，所述通过口的内部宽度大于口部宽度； 所述第二铁芯的端部具有环形凸缘，所述环形凸缘容纳在所述插槽内，所述第二 铁芯的杆部穿过所述通过口后适于在所述通过口内沿水平方向滑动。 作为优选方案，还包括： 桃心滑块，滑动连接在电器盒子内，并与所述第一铁芯连接；所述桃心滑块的侧壁 上具有凹槽，所述凹槽内具有用于驱动所述限位块的斜面，所述限位块上具有适于伸至于 所述凹槽内的圆柱。 作为优选方案，所述桃心滑块的下端还具有伸出电器盒子外部的方柱； 所述保护杆上具有用于阻挡所述方柱的阻挡端，当所述保护杆移动至第二状态 时，所述阻挡端与所述方柱抵接。 作为优选方案，还包括： 顶杆，滑动连接在电器盒子内，一端适于使电路接通或断开，另一端具有伸出电器 盒子外部的圆头； 所述保护杆上具有用于容纳所述顶杆的圆头的驱动槽，所述驱动槽上具有用于驱 动所述顶杆缩回至电器盒子内部的斜面。 本发明还提供一种洗衣机，具有上述任一项方案中所述的双线圈自动开门门锁。 本发明技术方案，具有如下优点： 1 .本发明提供的双线圈自动开门门锁，具有两个电磁机构，分别用于控制对凸轮 的两次解锁，当第一电磁机构驱动限位块解除对保护杆的锁定后，使保护杆能够向后滑动， 然后通过第二电磁结构动作便可使锁扣解除对凸轮的锁定，上述过程中，需要对两个电磁 机构分别发送控制信号，当采用热水洗衣时，洗衣结束后，第一电磁机构收到控制信号进行 动作，此时门锁不会打开，可以保证用户的使用安全。 另外，随着智能化的发展，提出了采用声音控制开门的需求，然而现有技术的门 锁，采用一个电磁机构控制开门时，如设置声音控制单元，由于声音信号的接收会有一定的 干扰，电磁机构有可能会接收到错误的声音信号而导致误开门动作。为了避免上述情况，采 用本申请的双线圈自动开门门锁，将声音控制单元仅与第二电磁机构连接后，门锁在第一 电磁机构动作后，第二电磁机构动作才能打开门锁，从而避免了洗衣过程中的误开锁问题。 2.本发明提供的双线圈自动开门门锁，锁扣通过转动杆连接在杠杆解锁件上，从 而实现相对于所述凸轮的旋转面可进行左右扭转地连接在锁壳内；并且，转动杆的设置，使 锁扣还能够绕转动杆的顶端进行上下扭转，以便于使锁扣从上方与凸轮解除锁定，在进行 5 CN 111549495 A 说　明　书 3/6 页 强行开锁时，拉动或推动门板使凸轮强行翻转，可使锁扣从上方解除与凸轮的连接，从而保 证童锁的开锁功能。 3.本发明提供的双线圈自动开门门锁，在杠杆解锁件上具有朝向锁扣向上伸出的 限位柱，通过所述限位柱插设在锁扣的长条滑槽内，使锁扣相对于所述杠杆解锁件保持在 左右方向的扭转的一致性，并且还不会影响锁扣在前后方向以及上下方向的扭转。 4.本发明提供的双线圈自动开门门锁，在锁扣的下端具有突出端，在杠杆解锁件 上具有朝向锁扣的突出端的前方延伸出的延伸端，当锁扣被拉动朝向前方移动时，锁扣下 方的突出端与杠杆解锁件的延伸端配合，可使锁扣向上扭转，从而更加快捷的接触与凸轮 的连接，实现童锁的开锁功能。 5.本发明提供的双线圈自动开门门锁，在杠杆解锁件的底部还具有用于与转动杆 配合的顶块，通过顶块可使转动杆具有保持竖直的偏压力，从而在顶端能够更好的与锁扣 保持连接。 6.本发明提供的双线圈自动开门门锁，第一电磁机构的第一铁芯通过桃心滑块驱 动限位块，在桃心滑块上具有凹槽，在凹槽内具有用于驱动限位块的斜面，所述限位块上具 有适于伸至于所述凹槽内的圆柱，当桃心滑块被第一驱动机构驱动进行滑动时，桃心滑块 通过凹槽内的斜面能够驱动限位块的圆柱进行上下移动，从而使限位块进行上下移动，当 限位块向下移动时能够插入到用于对凸轮锁定的保护杆内，从而时保护杆保持对凸轮锁定 的第一状态，此时无论第二电磁机构是否动作，凸轮也不能进行开锁。 7.本发明提供的双线圈自动开门门锁，在桃心滑块上还具有向下伸出电器盒子的 方柱，在保护杆上具有用于与所述方柱配合的阻挡端，当保护杆被凸轮驱动处于第二状态 时，保护杆的阻挡端与方柱抵接，从而使桃心滑块无法被第一电磁机构驱动进行滑动，从而 也就无法驱动限位块进行向下移动，以保证不会由于误操作而使各零件相互干扰。 8.本发明提供的双线圈自动开门门锁，在电器盒子内具有顶杆，该顶杆能够进行 上下移动，当顶杆移动至上端时，可是电器盒子的电路导通，当顶杆移动至下端时，可使电 器盒子的电路断开。其中，顶杆的下端为伸出电器盒子外部的圆头，在保护杆上具有用于容 纳所述顶杆的圆头的驱动槽，所述驱动槽上具有用于驱动所述顶杆缩回至电器盒子内部的 斜面，当门钩插入到门锁内后，使凸轮向上翻转，此时保护杆在复位弹簧的作用下朝向凸轮 移动进入第一状态，在进入第一状态的过程中，保护杆上的驱动槽的斜面驱动顶杆向上移 动从而缩回至电器盒子内，顶杆移动至上端后，使电器盒子内的电路导通；当门钩从凸轮中 拔出后，凸轮向下翻转，此时保护杆在凸轮的作用下克服复位弹簧的作用朝向远离凸轮的 方向移动进入第二状态，在进入第二状态的过程中，保护杆上的驱动槽的斜面接触对顶杆 的驱动，使顶杆能够向下移动，当顶杆移动至下端时，可使电器盒子内的电路断开。 9.本发明提供的洗衣机，由于具有上述任一项所述的双线圈自动开门门锁，因此 具有上述任一项优点。 附图说明 为了更清楚地说明本发明
