多芯线材的分线方法


技术摘要:
本发明提供一种多芯线材的分线方法,其步骤包括将一固定好的多芯线材的多数条芯线以影像辨识单元进行照相分辨出各条芯线的颜色顺序后,将该多芯线材的多数条芯线通过一压板的导入区段导入至该导入区段和一槽板之间的导入空间;将该多数条芯线中排列在最邻近于该压板的  全部
背景技术:
随着网络的发达与普及化,使用者只要将电脑或个人电子装置连接到网际网络, 即可浏览网络上的任何信息,并与其他的网络使用者进行通信。在进行网络连接时,除了以 无线网络界面进行连接之外,以有线式网络插接头来插接网络插座进行网络连接仍是目前 主流。 传统的网络插接头结构中,主要包括有一绝缘本体及多数个布设在绝缘本体前端 的导电端子。网络线中则通常包含有八条芯线,该八条芯线末端通过绝缘本体内部的导槽 后,受导电片的尖端压刺而达到芯线和导电片的导电性连接。 网络线的八条芯线以两两对绞而形成四组对绞线,再以绝缘外皮包覆。在组装网 络线与网络插接头时,须将八条芯线依据规范的设定使各条芯线彼此分线(以同一平面的 平行排列)。目前做法是以不同颜色标记予以区分不同芯线,以分别导入网络插接头中,故 在组装时较为不易。且,由于网络线的柔软特性、线径小、芯线扭曲等特性,对业者在组装作 业时造成很大的困扰。 特别是在前置的分线作业时,需要将网络线的八条芯线依规范的排列顺序以人工 方式予以辨识后才能进行后续的分线及插接作业。操作人员往往在分线作业时即已耗费大 量的人力与时间。再者,目前普遍仍以人力作为网络线的芯线分线作业技术中,往往会因为 操作人员的训练不足或疏失而造成分线错误的问题。 除了网络线之外,在现今许多电器设备、仪器设备、电子装置、通信装置等均会使 用到多芯线材(例如电缆线、信号传输线等),此类多芯线材由于包含有多数条芯线,为了使 这些多数条芯线在连接作业时易于分辨,通常会在各条芯线的绝缘层表面以单颜色或多颜 色予以区分。针对此类多芯线材在组装作业时,即须要对该多数条芯线进行分线作业。
技术实现要素:

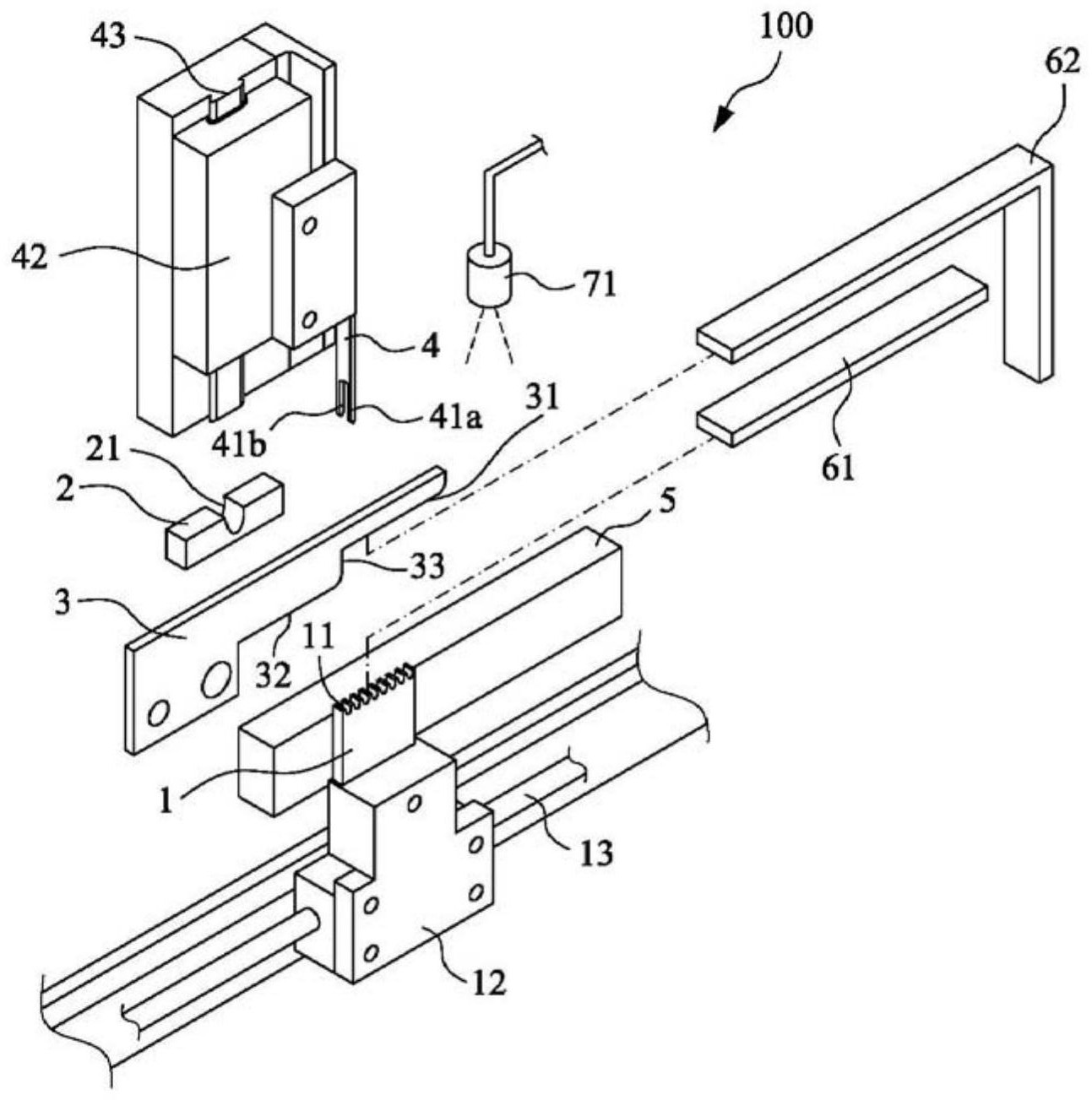

因此,本发明的主要目的是提供一种多芯线材的分线方法,以期提供简便的多芯 线材的分线作业。 本发明所采用的方法包括将一固定好的多芯线材的多数条芯线以影像辨识单元 进行照相分辨出各条芯线的颜色顺序后,将该多芯线材的多数条芯线通过一压板的导入区 段导入至该导入区段和一槽板之间的导入空间;将该多数条芯线中排列在最邻近于该压板 的垂直扺靠缘的选取芯线扺靠在该垂直扺靠缘;控制该槽板位移,使应承接该选取芯线的 对应穴位移动到恰对应于选取芯线的位置;通过一叉板将该选取芯线压入该槽板的该对应 穴位中。重复前述步骤,直到多芯线材的每一条芯线各别定位在该槽板的对应穴位中。 其中,还包括以一芯线托持板托持该多数条芯线的步骤。 3 CN 111585148 A 说 明 书 2/5 页 其中,还包括以一芯线推移板将该选取芯线向该压板的该垂直扺靠缘的方向推 移,使该选取芯线扺靠于该压板的该垂直扺靠缘的步骤。 其中,该叉板的底部凸伸出两个对应叉针,该叉板位在该下压位置时,该两个叉针 分别位在该压板的两对应侧,由该两个叉针将该选取芯线压入该槽板的对应穴位中。 在效果方面,藉由本发明良好的设计,可以大大地减少多芯线材的芯线分线作业 的时间和人力,以期提升多芯线材产品的生产效能,且可减少分线错误的问题。在应用方 面,本发明的方法并不限于多芯线材的分线应用,也可以应用于其它具有多数个芯线的线 材分线作业。 本发明所采用的具体技术,将藉由以下的实施例及附图作进一步的说明。 附图说明 图1显示本发明多芯线材的分线装置较佳实施例的配置示意图; 图2显示图1实施例中相关构件配置的立体图; 图3显示图1中的叉板向下位移到下压位置时的配置示意图; 图4显示图2中的叉板向下位移到下压位置时的立体图; 图5A显示一待分线作业的多芯线材的多数条芯线位在压板的导入区段和槽板之 间的立体图; 图5B显示待分线作业的多芯线材的多数条芯线位在槽板上方的前视示意图; 图5C显示待分线作业的多芯线材的多数条芯线位在槽板上方和压板的导入区段 之间的俯视示意图; 图6A显示多芯线材的其中一条芯线被叉板压入槽板中的第一个穴位中的立体图; 图6B显示多芯线材的其中一条芯线位在槽板中的第一个穴位中的前视示意图; 图7显示多芯线材的第一条芯线被压入槽板中的第一个穴位后,将叉板移至上升 位置时的前视示意图; 图8显示芯线推移板将第二条芯线推移扺靠到压板的垂直扺靠缘时的前视示意 图; 图9显示槽板往左侧方向位移一偏移距离,使该槽板上应承接该第二条芯线的对 应穴位移动到恰对应于选取芯线的前视示意图; 图10显示多芯线材的第二条芯线被叉板压入指定槽板中的对应穴位中的前视示 意图; 图11A显示多芯线材的每一条芯线各别定位在槽板的对应穴位的前视示意图; 图11B显示多芯线材的每一条芯线各别定位在槽板的对应穴位的俯视示意图; 图12为本发明多芯线材的分线方法排列芯线颜色到指定的槽板的实施例流程图。 附图标号说明: 100              多芯线材的分线装置; 1                槽板; 11、11a          穴位; 12              槽板位移机构; 13              槽板导轨; 4 CN 111585148 A 说 明 书 3/5 页 2               线材定位座; 21              线材定位槽; 3                压板; 31              导入区段; 32               压制区段; 33               垂直扺靠缘; 4               叉板; 41a、41b         叉针; 42              叉板滑块; 43              叉板导轨; 5                辅助平台; 6               芯线夹座; 61              芯线托持板; 62              芯线推移板; 7                控制装置; 71               影像辨识单元; 8                多芯线材; 81              绝缘包覆段; 82、82a          芯线。
