技术摘要：
本发明提供了一种恒温室的抽风装置，首先设置了风管组件、抽风机和安装架，风管组件包括主风管和副风管，抽风机连接于主风管的出风口并驱动空气在主风管内部流通，主风管可拆卸地安装于安装架上，副风管通过三通管连接于主风管，且副风管包括至少一个二通管和至少两根  全部
背景技术：
抽风系统是通过风管与抽风机的配合实现室内外空气更换的一种排风系统，主要 应用于实验室、恒温室等比较密闭的空间内，为了保障室内空气的质量需要通过抽风系统 进行排风。 一些恒温室以及实验室内的设备繁杂，市面上的风管尺寸形状单一，由于室内设 备占用了过多的空间导致风管无法顺利安装，因此需要一种尺寸形状多变的风管来避开这 些设备。
技术实现要素：

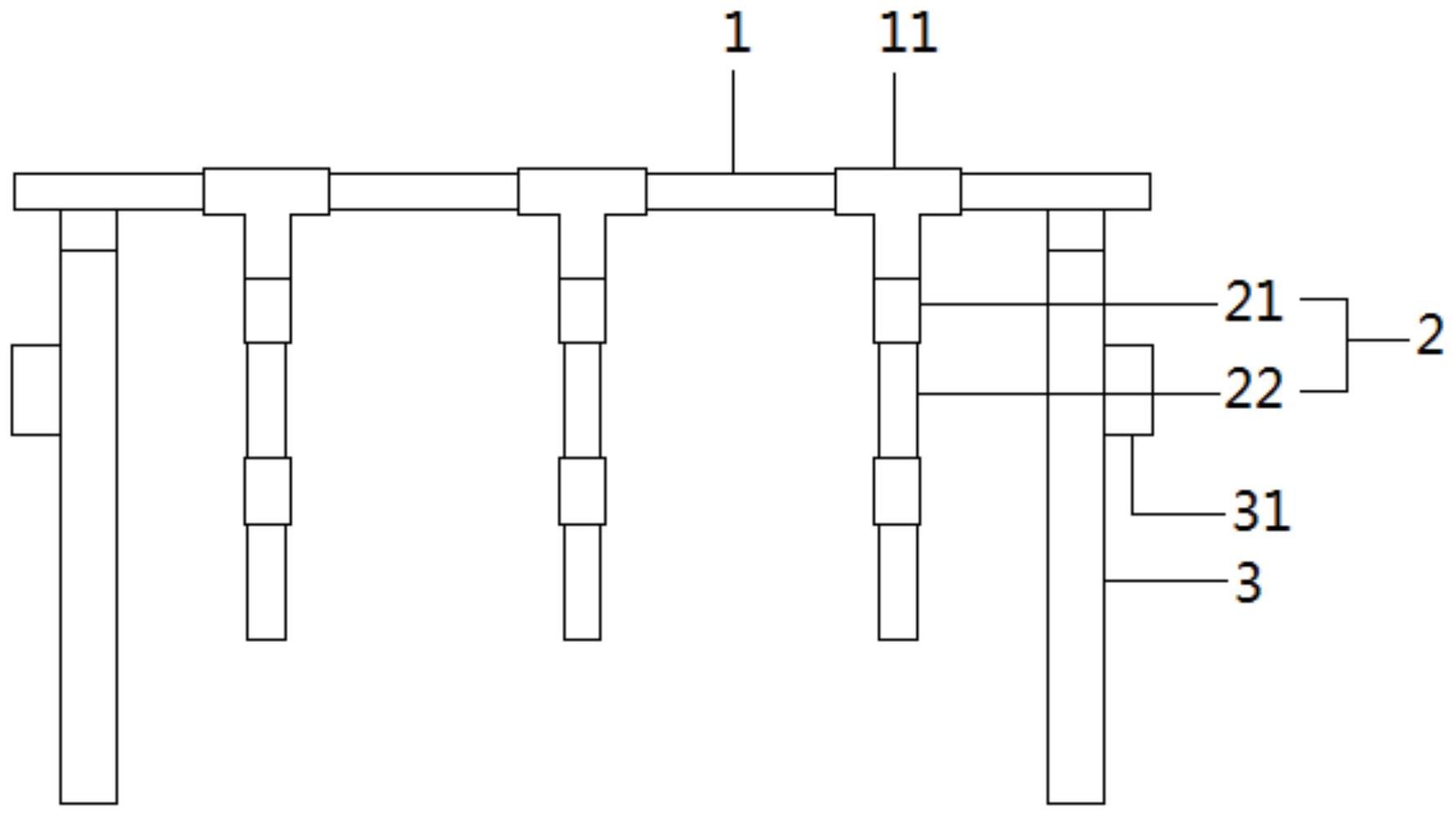

鉴于此，本发明提供了一种恒温室的抽风装置，相较于现有技术提供了一种尺寸 形状可灵活调整的风管组件，使其能够适用于各种结构不同的恒温室，提高了风管组件的 通用性，降低了更换风管组件所带来的成本。 为此，本发明提供了一种恒温室的抽风装置，首先设置了风管组件、抽风机和安装 架，风管组件包括主风管和副风管，抽风机连接于主风管的出风口并驱动空气在主风管内 部流通，主风管可拆卸地安装于安装架上，副风管通过三通管连接于主风管，且副风管包括 至少一个二通管和至少两根延伸管。 进一步地，主风管上安装有至少三个三通管。 进一步地，每个三通管都连接有一根副风管。 进一步地，副风管包括两个二通管和两根延伸管。 进一步地，两个二通管中的任意一个二通管内可拆卸地安装有滤筒。 进一步地，滤筒与二通管之间安装有密封圈。 进一步地，滤筒的进风口卡接有延伸管。 进一步地，二通管为弧形管。 进一步地，安装架包括多个支柱，每两个支柱之间设置有一个或两个副风管。 进一步地，支柱通过L形安装板固定安装于墙面上。 本发明所提供的一种恒温室的抽风装置，主要设置了风管组件、抽风机和安装架， 风管组件包括主风管和副风管，其中抽风机为现有设备因此其工作原理不作解释，发明点 在于可灵活组装的风管组件，具体在于副风管的安装结构，主风管则安装在安装架上，安装 架可安装在恒温室内的任意位置，副风管包括至少一个二通管和至少两根延伸管，二通管 和延伸管的数量以及组合方式的改变都会导致副风管尺寸形状的改变，从而提高了副风管 的通用性，其通用性主要体现在一些路障过多的恒温室，固定尺寸形状的副风管可能会因 为一些路障无法正常安装。 因而，本发明相较于现有技术提供了一种尺寸形状可灵活调整的风管组件，使其 3 CN 111589829 A 说　明　书 2/3 页 能够适用于各种结构不同的恒温室，提高了风管组件的通用性，降低了更换风管组件所带 来的成本。 附图说明 通过阅读下文优选实施方式的详细描述，各种其他的优点和益处对于本领域普通 技术人员将变得清楚明了。附图仅用于示出优选实施方式的目的，而并不认为是对本发明 的限制。而且在整个附图中，用相同的参考符号表示相同的部件。在附图中： 图1为本发明实施例提供的一种恒温室的抽风装置的结构示意图； 图2为本发明实施例提供的一种恒温室的抽风装置中风管组件的结构示意图； 图3为本发明实施例提供的一种恒温室的抽风装置中滤筒与二通管的安装结构示 意图。
