技术摘要：
本发明公开了一种岩心伤害综合评价装置，包括机架以及安装在机架上的多个溶液罐、岩心夹持器、连续流驱替单元、围压单元、酸定量单元和回压单元；溶液罐内装有测试渗透率的测试流体，岩心夹持器拆卸式安装在机架上，岩心夹持器上具有第一注入流道、第二注入流道和围压  全部
背景技术：
地层伤害评价仪是石油开发行业中应用最广泛的一种油层保护评价实验设备。目 前，国内外用于地层伤害评价的仪器主要有岩心流动实验仪、岩心动态损害系统及高温高 压动态损害评价系统。 岩心伤害试验包括流速敏感性、水敏感性、盐度敏感性、碱敏感性、酸敏感性和应 力敏感性等试验。现有的岩心动态损害系统不能在同一套设备下进行多种不同的试验，不 能满足试验需求。
技术实现要素：

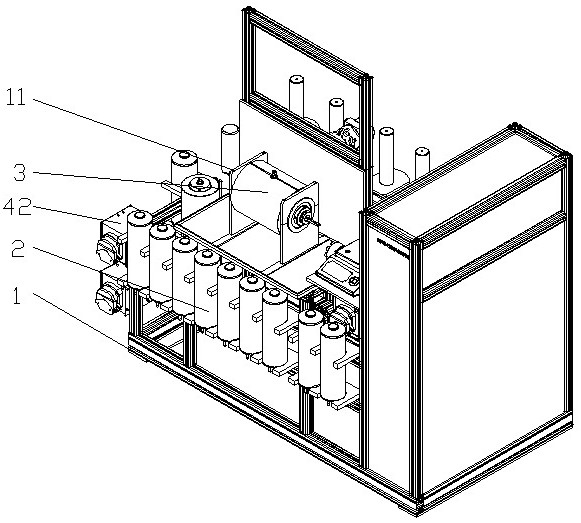

本发明主要解决的技术问题是提供一种岩心伤害综合评价装置，能够将多种伤害 试验在同一台装置上完成，结构简单，使用方便。 为解决上述技术问题，本发明采用的一个技术方案是：提供一种岩心伤害综合评 价装置，包括机架以及安装在机架上的多个溶液罐、岩心夹持器、连续流驱替单元、围压单 元、酸定量单元和回压单元；多个溶液罐，所述溶液罐内装有测试渗透率的测试流体，岩心 夹持器拆卸式安装在机架上，所述岩心夹持器内夹持有岩心，并且岩心夹持器上具有第一 注入流道、第二注入流道和围压注入流道；连续流驱替单元，包括用于提供连续流的驱替双 泵，驱替双泵分别与储液罐和碱液容器连通，将储液罐和碱液容器内的流体注入第一注入 流道；围压单元，包括围压单泵和围压液容器，围压单泵将围压液容器内的流体注入围压注 入流道；酸定量单元，包括酸定量泵和酸液容器，酸定量泵将酸液容器中的流体注入第二注 入流道；回压单元，所述回压单元与第二注入流道连通，对岩心夹持器提供回压。 在本发明一个较佳实施例中，所述溶液罐和驱替双泵之间还连接有蠕动泵和高压 容器，所述溶液罐内的测试流体通过蠕动泵进入高压容器，所述驱替双泵将高压容器内的 测试流体注入第一注入流道。 在本发明一个较佳实施例中，所述驱替双泵和岩芯夹持器之间还安装有活塞中间 容器，所述活塞中间容器上连接有位移传感器。 在本发明一个较佳实施例中，所述第一注入流道与活塞中间容器和高压容器之间 还安装有多级电加热器。 在本发明一个较佳实施例中，所述岩芯夹持器的外侧套设有电加热套，所述岩心 夹持器的左右两端配合设置在机架的支座上。 在本发明一个较佳实施例中，所述岩心夹持器的两端设有第一压差计和第二压差 计。 在本发明一个较佳实施例中，所述第二注入流道的两端设置有过滤器。 在本发明一个较佳实施例中，所述溶液罐内的测试流体包括用于进行流速敏感性 3 CN 111595756 A 说　明　书 2/4 页 试验、盐度敏感性试验和水敏感性试验的初始流体和中间流体。 在本发明一个较佳实施例中，所述溶液罐内均设有液位计。 本发明的有益效果是：本发明岩心伤害综合评价装置，能够将多种伤害试验在同 一台装置上完成，结构简单，使用方便。 附图说明 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使 用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于 本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它 的附图，其中： 图1是本发明岩心伤害综合评价装置一较佳实施例的立体结构示意图； 图2是图1的后视图； 图3是图1的左视图； 图4是图1的局部结构示意图； 图5是图4的剖视图； 图6是岩心伤害综合评价装置的原理示意图； 附图中各部件的标记如下：  1、机架，11、支座，2、溶液罐，3、岩芯夹持器，31、第一注入 流道，32、第二注入流道，33、围压注入流道，34、电加热套，35、第一压差计，36、第二压差计， 37、过滤器，4、连续流驱替单元，41、驱替双泵，42、碱液容器，43、蠕动泵，44、高压容器，45、 活塞中间容器，46、位移传感器，47、电加热器，5、围压单元，51、围压泵，52、围压液容器，6、 酸定量单元，61、酸定量泵，62、酸液容器，7、回压单元，71、回压泵。
