技术摘要：
本发明涉及一种微型阵列多孔电解池，涉及电化学传感器技术领域，所述微型阵列多孔电解池包括多个阵列式电极，以及多个且并联连接的电解池；每个所述电解池底部均固定有参比电极，所述电解池用于盛放电解液和所述阵列式电极；每个所述阵列式电极均包括导电层、电极固定  全部
背景技术：
传统电解池一般由一根对电极，一个工作电极(两电极体系)和一个盛放电解液的 容器构成(三电极体系与两电极体系相比，多一根参比电极)。传统的电解池体积大，每次所 需的电解液多，且检测不同种类的电解液需分多次进行；同时，每次测试工作电极只能使用 一种，即测试工作电极种类单一，测试灵敏度低。
技术实现要素：

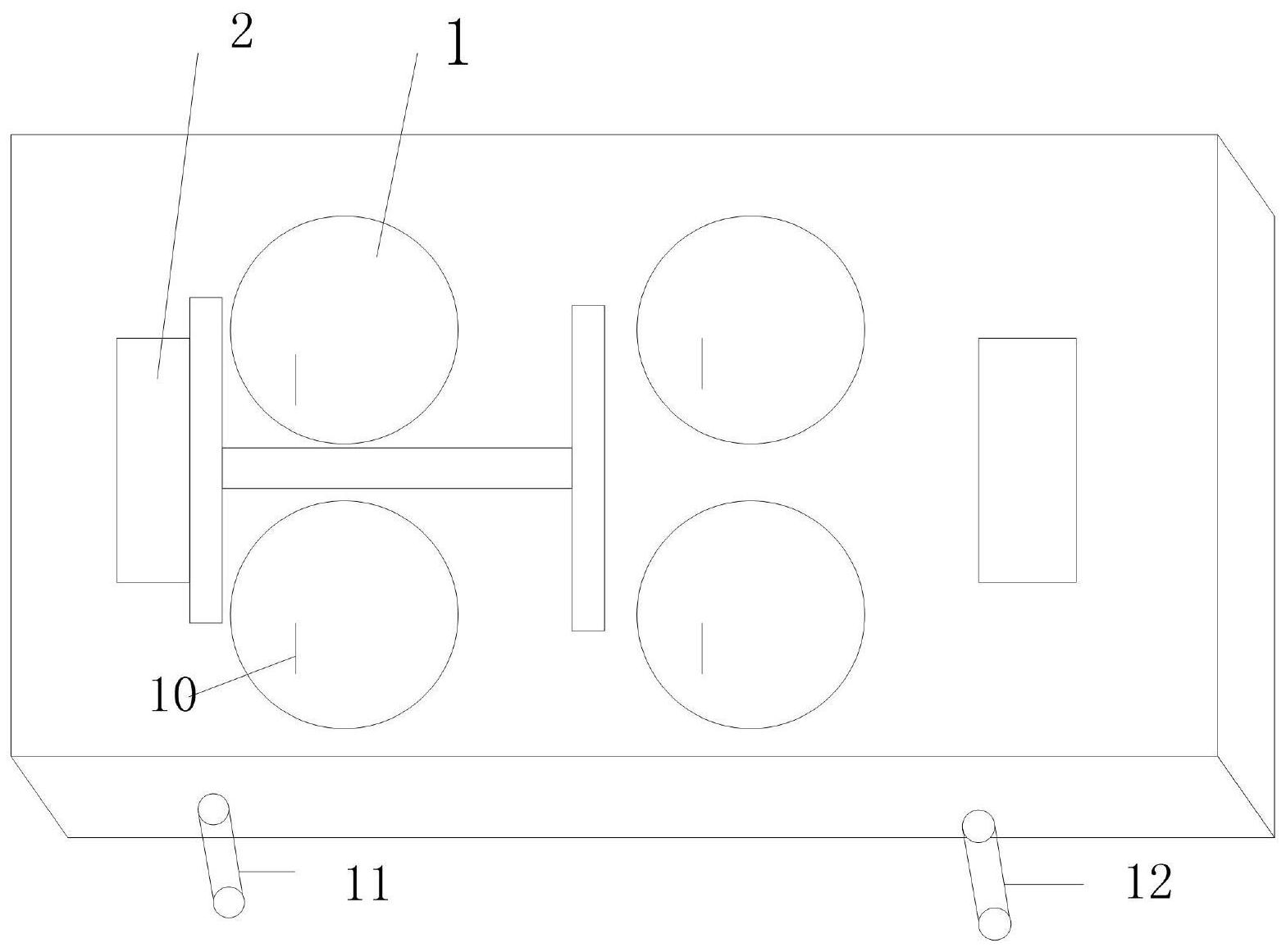

本发明的目的是提供一种微型阵列多孔电解池，以实现同时测定多种电解液目 的。 为实现上述目的，本发明提供了如下方案： 一种微型阵列多孔电解池，包括多个阵列式电极，以及多个且并联连接的电解池； 每个所述电解池底部均固定有参比电极，所述电解池用于盛放电解液和所述阵列 式电极；每个所述阵列式电极均包括导电层、电极固定架、工作电极和辅助电极；所述导电 层穿套在所述电极固定架上，所述辅助电极固定在所述电极固定架的中心位置上，所述工 作电极安装在所述电极固定架和所述导电层上，所述工作电极位于所述辅助电极的外围。 可选的，所述微型阵列多孔电解池还包括开关电路，所述开关电路分别与所述参 比电极和所述工作电极连接。 可选的，一个所述电解池通过所述开关电路与另一个所述电解池并联连接。 可选的，所述微型阵列多孔电解池还包括外部铜片，所述工作电极通过外部铜片 与所述开关电路连接。 可选的，所述阵列式电极还包括固定旋片，所述固定旋片通过螺纹固定在所述电 极固定支架上；所述导电层位于所述电极固定架和所述固定旋片之间；所述固定旋片用于 将所述工作电极固定在所述电极固定架和所述导电层上。 可选的，所述电解池的个数和所述阵列式电极的个数相等。 可选的，所述工作电极设有多根；所述工作电极为直角型电极。 可选的，所述导电层和所述电极固定架均设有小孔；所述小孔限定所述工作电极 的安装位置。 可选的，所述辅助电极为铂丝电极；所述参比电极为铂丝电极。 可选的，所述微型阵列多孔电解池还包括参比电极接线柱、工作电极接线柱和辅 助电极接线柱；所述参比电极接线柱和所述工作电极接线柱分别设置在所述电解池的一 侧；所述辅助电极接线柱设置所述固定旋片上；所述参比电极与所述参比电极接线柱连接； 所述工作电极与所述工作电极接线柱连接；所述辅助电极与所述辅助电极接线柱连接。 根据本发明提供的具体实施例，本发明公开了以下技术效果： 3 CN 111595913 A 说　明　书 2/6 页 本发明提供的微型阵列多孔电解池，通过设置多个阵列式电极以及多个且并联的 电解池，以实现同时测定多种电解液的目的。此外，通过多个电解池并联，不仅可以实现单 个电解池的独立工作，还可以实现多个电解池同时工作的技术效果。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所 需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施 例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图 获得其他的附图。 图1为本发明微型阵列多孔电解池的结构示意图； 图2为本发明微型阵列多孔电解池安放阵列式电极示意图； 图3为本发明微型阵列多孔电解池的阵列式电极的结构示意图； 图4为本发明微型阵列多孔电解池的固定旋片的结构示意图； 图5为本发明微型阵列多孔电解池的导电层的结构示意图； 图6为本发明微型阵列多孔电解池的电极固定架的结构示意图； 图7为本发明微型阵列多孔电解池中单个工作电极在扫描速度为20、50、80、100、 200mV  s-1下的CV图； 图8为本发明微型阵列多孔电解池中单个电解池8个工作电极在扫描速度为20、 50、80、100、200mV  s-1下的CV图； 图9为本发明微型阵列多孔电解池中多个电解池8个工作电极在扫描速度为20、 50、80、100、200mV  s-1下的CV图； 图10为本发明微型阵列多孔电解池的工作电极的结构示意图。 符号说明： 1-电解池、2-开关电路、3-阵列式电极、4-电极固定架、5-导电层、6-固定旋片、7- 铜柱、8-工作电极、9-辅助电极、10-参比电极、11-工作电极接线柱、12-参比电极接线柱。
