技术摘要：
本发明属于洗衣机技术领域，尤其涉及一种洗衣机水位控制方法，所述方法包括以下步骤：获取洗衣机的供排水指令信息和目标水位高度信息，其中，所述供排水指令信息包括供水指令和排水指令，所述供水指令用于控制洗衣机向洗衣机的盛水桶内供水，所述排水指令用于控制洗衣  全部
背景技术：
洗衣机在进行水位控制时，常在洗衣机内部设置压强检测传感器来检测洗衣机的 盛水桶内的压强，再把压强转换为水位高度，从而获取洗衣机内的水位高度，进而根据水位 高度对洗衣机的供排水进行控制。 但是，目前洗衣机所能检测到的洗衣机盛水桶内的水位均受到大气压影响，如，当 洗衣机在位于三十层楼层使用时，三十层楼的大气压强与一层楼的大气压强差别极大，而 洗衣机检测到的洗衣机盛水桶内的压强又都不是排除了大气压强干扰后的水位所带来的 压强，因而导致洗衣机将检测到的压强转换为水位高度后与实际的水位高度存在极大偏 差，进而导致后续洗衣过程中洗衣机对水位不能精确控制的技术问题。因此，实有必要设计 一种洗衣机水位控制方法。
技术实现要素：

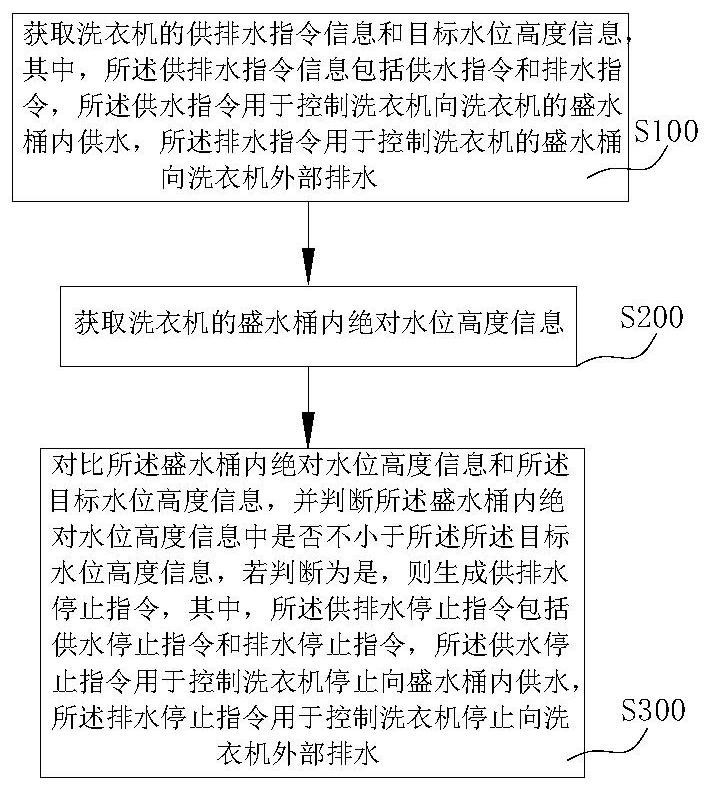

本发明的目的在于提供一种洗衣机水位控制方法，旨在解决现有技术中洗衣机工 作时候因获取的水位易受到大气压影响导致对洗衣过程中不能对水位进行精准控制的技 术问题。 为实现上述目的，本发明实施例提供一种洗衣机盛水桶水位控制方法，所述方法 包括以下步骤： 获取洗衣机的供排水指令信息和目标水位高度信息，其中，所述供排水指令信息 包括供水指令和排水指令，所述供水指令用于控制洗衣机向洗衣机的盛水桶内供水，所述 排水指令用于控制洗衣机的盛水桶向洗衣机外部排水； 获取洗衣机的盛水桶内绝对水位高度信息； 对比所述盛水桶内绝对水位高度信息和所述目标水位高度信息，并判断所述盛水 桶内绝对水位高度信息中是否不小于所述所述目标水位高度信息，若判断为是，则生成供 排水停止指令，其中，所述供排水停止指令包括供水停止指令和排水停止指令，所述供水停 止指令用于控制洗衣机停止向盛水桶内供水，所述排水停止指令用于控制洗衣机停止向洗 衣机外部排水。 为实现上述目的，本发明实施例还提供一种洗衣机盛水桶水位控制方法，所述洗 衣机盛水桶水位控制方法基于洗衣机盛水桶水位控制系统进行，所述洗衣机盛水桶水位控 制系统包括依次连接的洗衣机主板控制装置和洗衣机用检测传感器；所述洗衣机盛水桶水 位控制方法包括： 通过所述洗衣机主板控制装置获取洗衣机的供排水指令信息和目标水位高度信 息，其中，所述供排水指令信息包括供水指令和排水指令，所述供水指令用于控制洗衣机向 洗衣机的盛水桶内供水，所述排水指令用于控制洗衣机的盛水桶向洗衣机外部排水； 5 CN 111593531 A 说　明　书 2/18 页 通过所述洗衣机用检测传感器获取洗衣机的盛水桶内绝对水位高度信息； 通过所述洗衣机用检测传感器对比所述盛水桶内绝对水位高度信息和所述目标 水位高度信息，并判断所述盛水桶内绝对水位高度信息中是否不小于所述所述目标水位高 度信息并发送至所述洗衣机主板控制装置，若判断为是，则通过所述洗衣机用检测传感器 生成供排水停止指令，其中，所述供排水停止指令包括供水停止指令和排水停止指令，所述 供水停止指令用于所述洗衣机主板控制装置控制洗衣机停止向盛水桶内供水，所述排水停 止指令用于控制洗衣机停止向洗衣机外部排水。 本发明实施例提供的洗衣机水位控制方法中的上述一个或多个技术方案至少具 有如下技术效果之一：本发明先通过获取洗衣机的供排水指令信息和目标水位高度信息， 从而控制洗衣机向洗衣机的盛水桶内供水或控制洗衣机的盛水桶向洗衣机外部排水；再获 取洗衣机的盛水桶内绝对水位高度信息；最后通过对比所述盛水桶内绝对水位高度信息和 所述目标水位高度信息，当判断所述盛水桶内绝对水位高度信息中不小于所述所述目标水 位高度信息时，生成供排水停止指令，进而控制洗衣机停止向盛水桶内供水或控制洗衣机 停止向洗衣机外部排水，从而实现根据洗衣机的盛水桶内绝对水位高度信息，来对洗衣过 程中的水位进行精确控制。 附图说明 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例或现有技术描述 中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些 实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些 附图获得其他的附图。 图1为本发明实施例提供的洗衣机用检测传感器的整体结构示意图； 图2为本发明实施例提供的洗衣机用检测传感器的爆炸图； 图3为本发明实施例提供的洗衣机用检测传感器的剖面结构示意图； 图4为图3的另一视角结构示意图； 图5为本发明实施例提供的洗衣机用检测传感器的的壳体的剖面结构示意图； 图6为本发明实施例提供的洗衣机用检测传感器的压强传导弹性膜的整体结构示 意图； 图7为图6中洗衣机用检测传感器的压强传导弹性膜的另一视角结构示意图； 图8为本发明另一实施例提供的洗衣机用检测传感器的压强传导弹性膜的整体结 构示意图； 图9为图8中洗衣机用检测传感器的压强传导弹性膜的剖面视角示意图； 图10为本发明另一实施例提供的洗衣机用检测传感器的压强传导弹性膜的剖视 图； 图11为本发明另一实施例提供的洗衣机用检测传感器的压强传导弹性膜的剖视 图； 图12为本发明另一实施例提供的洗衣机用检测传感器的剖面结构示意图； 图13为本发明另一实施例提供的洗衣机用检测传感器的壳体的剖面结构示意图； 图14为本发明实施例提供的洗衣机用检测传感器的检测电路的电路原理图； 6 CN 111593531 A 说　明　书 3/18 页 图15为本发明实施例提供的洗衣机用检测传感器的检测电路的电路框图； 图16为本发明另一实施例提供的检测电路的水压及温度检测电路的电路原理图； 图17为本发明另一实施例提供的洗衣机用检测传感器的检测电路的电路框图； 图18为本发明实施例提供的洗衣机盛水桶水位控制方法的流程图； 图19为本发明实施例提供的洗衣机盛水桶水位控制方法的步骤S200的流程图； 图20为本发明实施例提供的洗衣机盛水桶水位控制方法的步骤S210的流程图； 图21为本发明实施例提供的洗衣机盛水桶水位控制方法的步骤S213之后的流程 图； 图22为本发明实施例提供的洗衣机盛水桶水位控制方法的步骤S220之后的流程 图； 图23为本发明实施例提供的洗衣机盛水桶水位控制方法的步骤S200之后的流程 图； 图24为本发明实施例提供的洗衣机盛水桶水位控制方法的步骤S420的流程图； 图25为本发明实施例提供的洗衣机盛水桶水位控制系统的结构框图； 图26为本发明实施例提供的洗衣机盛水桶水位控制系统的应用情境图。
