技术摘要：
本发明涉及烟气过滤净化技术领域，具体的说是一种烟气过滤吸附用的排烟机，包括固定壳、输送机构、驱动机构、收集机构、限位机构、阻流机构和吸附机构；通过固定壳与输送机构的连接，从而方便烟气进行输送，同时在驱动机构的作用下使烟气进行抽动，使烟气更好的向外排  全部
背景技术：
烟气是气体和烟尘的混合物，是污染居民区大气的主要原因，烟气的成分很复杂， 气体中包括水蒸汽、二氧化硫、氮气、氧气、一氧化碳、二氧化碳、碳氢化合物以及氮氧化合 物等，烟尘包括燃料的灰分、煤粒、油滴以及高温裂解产物等，因此烟气对环境的污染是多 种毒物的复合污染。烟尘对人体的危害性与颗粒的大小有关，对人体产生危害的多是直径 小于10um的飘尘，尤其以1-2.5um的飘尘危害性最大，随着工业化的发展，烟气的排放越来 越厉害，如果不进行有效的治理，容易造成生态环境的破坏。 在工业工厂中烟气的产生是必不可少的，为了将烟气进行抽出排放，需要通过抽 烟机进行抽动排出，从而增加设备的效率和减少车间的污染，在进行烟气抽出时，是直接通 过抽烟机进行抽出排放，这样一来使烟气中的有害气体排出污染，同时烟气中的杂物排出 后在空气中沉淀掉落，容易造成地面的污染，同时也容易造成烟道的侧壁粘合，最终容易堵 塞。
技术实现要素：

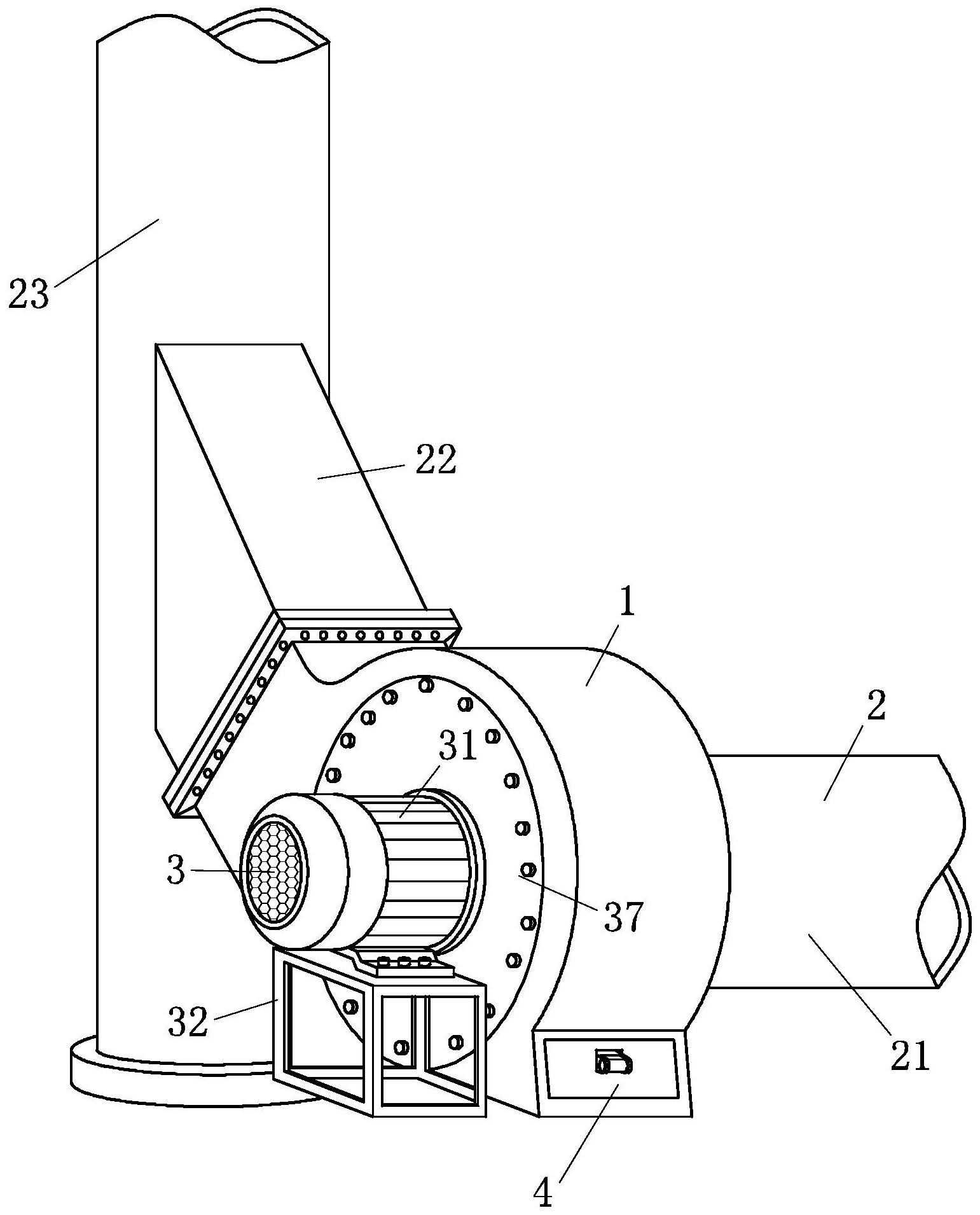

针对现有技术中的问题，本发明提供了一种烟气过滤吸附用的排烟机。 本发明解决其技术问题所采用的技术方案是：一种烟气过滤吸附用的排烟机，包 括固定壳、输送机构、驱动机构、收集机构、限位机构、阻流机构和吸附机构，用于进行外部 管道连接的所述固定壳外部安装有用于对烟气进行输送倒出的所述输送机构；所述固定壳 的内部安装有用于对烟气进行抽取输送的所述驱动机构；所述固定壳的底部内侧安装有用 于对烟气内部的杂物进行收纳过滤的所述收集机构；所述固定壳的一端内部安装有用于防 止排出后的烟气回流的所述阻流机构；所述驱动机构的侧壁内部安装有多个环形等距分布 的用于对烟气内部有害物质进行吸附净化的所述吸附机构；所述驱动机构的侧壁内部安装 有多组用于对所述吸附机构与驱动机构之间进行抵触限位的所述限位机构。 具体的，所述输送机构包括进烟管、连接管和排烟管，所述固定壳为倒“6”字形结 构，所述固定壳的一侧可拆卸安装有所述进烟管，且所述进烟管与所述固定壳内部连通；所 述固定壳的一端侧壁安装有所述连接管，所述连接管的一端与所述排烟管侧壁可拆卸连 接，且所述排烟管通过所述连接管与所述固定壳内部连通。 具体的，所述驱动机构包括电机、固定架、活动室、叶轮、电机轴、通孔和盖板，所述 固定壳的另一侧安装有可拆卸连接的所述盖板；所述固定壳的另一侧底部安装有所述固定 架，所述固定架的顶部安装有所述电机，且所述电机的一端安装有所述电机轴且贯穿于所 述盖板延伸至所述固定壳内部；所述固定壳内部设有所述活动室，所述叶轮设于所述活动 室内部，所述电机轴与所述叶轮中心处内部连接，所述叶轮通过所述电机轴与所述活动室 内部转动连接，所述固定壳的一侧壁设有所述通孔，所述通孔与所述进烟管连通。 4 CN 111569550 A 说　明　书 2/6 页 具体的，所述收集机构包括收纳盒、过滤网、卡销、把手、压缩弹簧和卡槽，所述固 定壳的底部内侧安装有所述收纳盒，所述收纳盒的一端延伸至所述固定壳的另一端外侧， 且所述收纳盒与所述固定壳内部滑动连接；所述收纳盒的内部一端与所述活动室一端底侧 连通，所述收纳盒的另一端顶侧安装有所述过滤网，且所述收纳盒的内部另一端通过所述 过滤网与所述活动室的另一端连通；所述收纳盒的一端侧壁安装有所述把手，所述收纳盒 的一端内部安装有所述卡销，所述卡销的顶部与所述把手连接；所述卡销的顶部安装有所 述压缩弹簧，所述把手和所述卡销通过所述压缩弹簧与所述收纳盒侧壁内部滑动连接；所 述固定壳的底部内侧设有所述卡槽，且所述卡销的底部为三角形结构，所述卡销的底部贯 穿于所述收纳盒延伸至所述卡槽内部抵触。 具体的，所述阻流机构包括挡板、导槽、转板和转槽，所述固定壳的一端内部安装 有所述挡板，且所述挡板侧壁设有多个所述导槽，且多个所述转板设于所述导槽内部；所述 挡板的内部设有多个所述转槽，且所述转槽与所述导槽顶侧连通，多个所述转板与通过所 述转槽与所述挡板转动连接，所述转板的底部一侧与所述挡板内侧壁抵触。 具体的，所述吸附机构包括固定板、活性炭、橡胶块和抵触弹簧，所述叶轮的外侧 壁内部安装有多个呈环形等距分布的所述活性炭，且所述活性炭的一端安装有所述固定 板，所述活性炭通过所述固定板与所述叶轮内侧滑动连接；所述叶轮的内部安装有多个呈 环形等距分布的所述橡胶块，且所述橡胶块的底部安装有所述抵触弹簧；所述橡胶块的顶 部与所述活性炭底侧抵触，所述橡胶块通过所述抵触弹簧与所述叶轮内部滑动连接。 具体的，所述限位机构包括拉杆、锁槽和复位弹簧，所述叶轮的侧壁内部两侧分别 安装有多个呈对称分布的所述拉杆，且所述拉杆外侧安装有所述复位弹簧，所述拉杆的一 端延伸至所述叶轮的外侧，所拉杆的另一端为三角形结构；所述固定板的两端侧壁分别设 有两个呈对称分布的所述锁槽，且两个所述拉杆另一端分别延伸至所述锁槽内部抵触。 本发明的有益效果是： (1)本发明所述的一种烟气过滤吸附用的排烟机，通过固定壳与输送机构的连接， 从而方便烟气进行输送，同时在驱动机构的作用下使烟气进行抽动，使烟气更好的向外排 出保障了工厂内部的环境质量；即：通过进烟管内部的烟气进入固定壳内部后，由连接管输 送至排烟管内部进行排出，从而使工厂内部的烟气进行输送，保障了工厂内部环境的质量， 同时固定壳为倒“6”字性结构，起到了方便放置和利于气流流更快的作用，通过电机与外部 电源的连接，从而使电机带动电机轴转动，并使电机轴驱动活动室内部的叶轮转动，有利于 对进烟管内部的烟气进行抽动，并甩入排烟管内部排出，当需要维修或清理叶轮时，通过拆 除盖板，从而方便叶轮取出清理。 (2)本发明所述的一种烟气过滤吸附用的排烟机，通过驱动机构对烟气的抽动，从 而使烟气进入收集机构内部进行流动过滤，并使纯净的烟气排出，同时在阻流机构的作用 下防止烟气在外部风力作用下回流进入造成污染；即：烟气在活动室内部转动时，烟气首先 进入收纳盒内部一端，然后透过过滤网排出，在过滤网的作用下对烟气内部的杂物进行过 滤隔离，通过向上拉动把手，从而使卡销与卡槽脱离，然后抽出收纳盒，从而对收纳盒内部 过滤后的杂物进行清除，再将收纳盒拆入，并在卡销和压缩弹簧的作用下与卡槽闭锁，防止 收纳盒脱离滑出，当烟气进入活动室内部另一端时，烟气会推动挡板侧壁内部的多个转板 与转槽转动，从而使烟气通过导槽排出至挡板的另一侧，当烟气回流时会抵触转板转动，并 5 CN 111569550 A 说　明　书 3/6 页 定于挡板内侧抵触，从而使导槽封闭，使烟气无法回流，起到了防护的作用。 (3)本发明所述的一种烟气过滤吸附用的排烟机，通过驱动机构的转动，从而使烟 气流动时在吸附机构的作用下进行净化吸附，使无毒的烟气排出，同时在限位机构的作用 下方便对吸附机构进行更换，并起到了防止滑出的作用；即：将固定板与活性炭拆入叶轮内 部进行卡合，并在橡胶块和抵触弹簧的作用下使橡胶块对活性炭底侧抵触，有利于使活性 炭在叶轮内部卡合稳定不易晃动，在叶轮转动的同时，烟气会被叶轮内部的活性炭吸附有 毒物质，从而保障了排出的烟气无污染，当拆入固定板后，固定板在拉杆和锁槽的作用下卡 合限位，从而使固定板无法滑出，当拉动拉杆，从而使拉杆摆脱复位弹簧的作用力滑出锁 槽，从而方便会固定板和活性炭进行抽出，方便对活性炭进行更换。 附图说明 下面结合附图和实施例对本发明进一步说明。 图1为本发明提供的烟气过滤吸附用的排烟机的一种较佳实施例的整体结构的结 构示意图； 图2为图1所示的驱动机构与收集机构的连接结构示意图； 图3为图2所示的A结构放大示意图； 图4为图2所示的B结构放大示意图； 图5为图1所示的固定壳与驱动机构的连接结构示意图； 图6为图5所示的C结构放大示意图； 图7为图5所示的D部结构放大示意图。 图中：1、固定壳，2、输送机构，21、进烟管，22、连接管，23、排烟管23，3、驱动机构3， 31、电机，32、固定架，33、活动室，34、叶轮，35、电机轴，36、通孔，37，盖板，4、收集机构，41、 收纳盒，42、过滤网，43、卡销，44、把手，45、压缩弹簧，46、卡槽，5、限位机构，51、拉杆，52、锁 槽，53、复位弹簧，6、阻流机构，61、挡板，62、导槽，63、转板，64、转槽，7、吸附机构，71、固定 板，72、活性炭，73、橡胶块，74、抵触弹簧。
