技术摘要：
本发明实施例提供了一种光纤监测方法和设备，所述光纤的两端分别设置有第一OTDR和第二OTDR，所述光纤上每个OTDR的对端设置有光反射装置，所述方法包括：在利用所述第一OTDR和第二OTDR分别发射探测光信号后，分别获取所述第一OTDR的测量数据和第二OTDR的测量数据；对所  全部
背景技术：
光时域反射仪(Optical  Time  Domain  Reflectometer，OTDR)是测量光纤参数的 常用仪表，可以测量光纤长度，衰减，光纤中的事件点(弯折，连接头，断点，熔接点)；OTDR的 工作原理是向光纤中发射光脉冲信号，探测背向散射和反射的光功率，根据反射光的强度 和时间先后顺序来推算光纤不同长度位置的衰减和反射，同时能够计算出光纤的总衰减和 长度。 如果被测光纤较长，超出OTDR测量动态范围，则OTDR无法探测到动态范围以外的 光纤；针对该问题，相关技术中提出了双端OTDR方案，即，在光纤的两端均设置OTDR设备，以 增加OTDR对光纤的有效探测距离，然而，采用上述双端OTDR方案，仅能增加OTDR对光纤的有 效探测距离，但无法获知光纤的总长度，进而无法准确且统一地呈现光纤衰减的测量曲线。
技术实现要素：

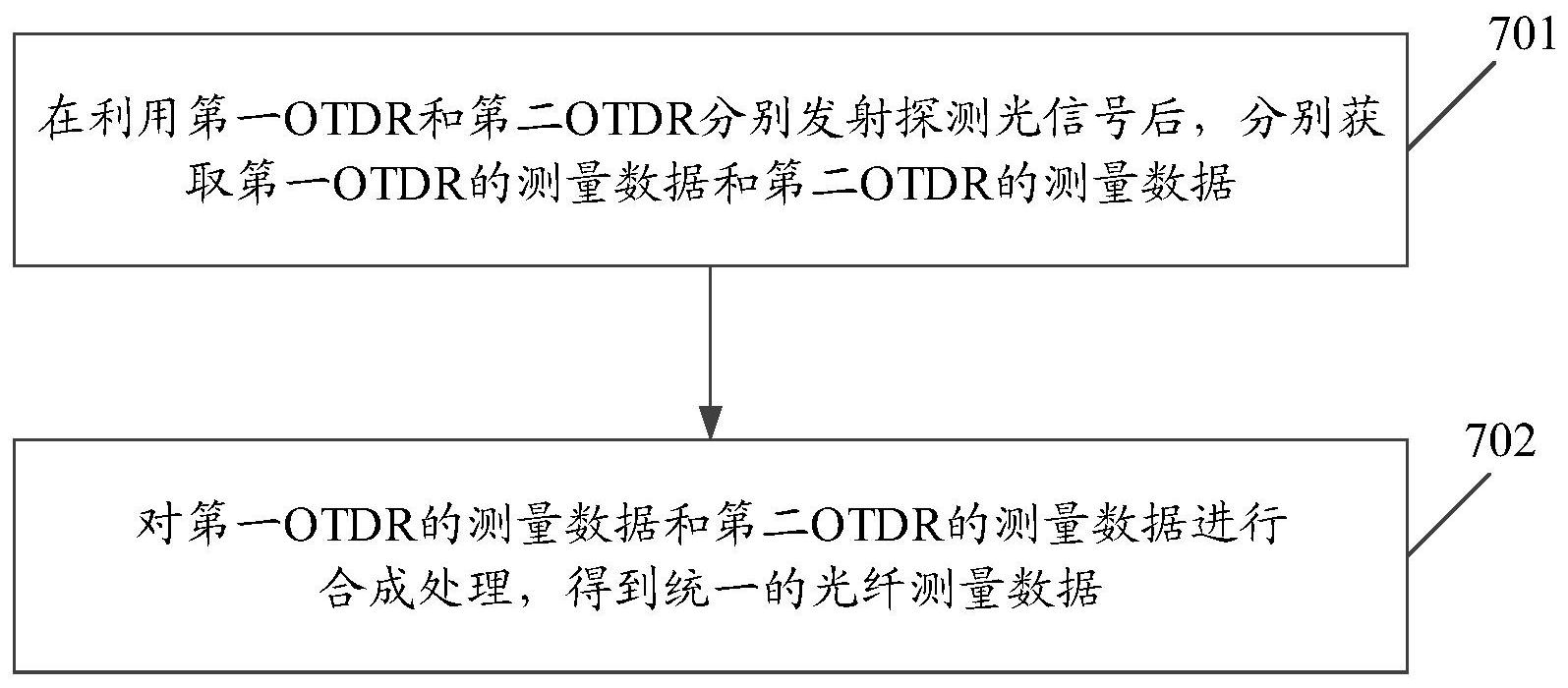

本发明实施例提供了一种光纤监测方法和设备，可以准确且统一地呈现光纤测量 数据。 为达到上述目的，本发明实施例的技术方案是这样实现的： 本发明实施例提供了一种光纤监测方法，所述光纤的两端分别设置有第一OTDR和 第二OTDR，所述光纤上每个OTDR的对端设置有光反射装置，所述方法包括： 在利用所述第一OTDR和第二OTDR分别发射探测光信号后，分别获取所述第一OTDR 的测量数据和第二OTDR的测量数据； 对所述第一OTDR的测量数据和所述第二OTDR的测量数据进行合成处理，得到统一 的光纤测量数据。 本发明实施例还提供了一种光纤监测设备，所述设备包括：控制器、在所述光纤的 两端分别设置的第一OTDR和第二OTDR、以及在每个OTDR的对端设置的光反射装置；其中， 控制器，用于在所述第一OTDR和第二OTDR分别发射探测光信号后，分别获取所述 第一OTDR的测量数据和第二OTDR的测量数据；对所述第一OTDR的测量数据和所述第二OTDR 的测量数据进行合成处理，得到统一的光纤测量数据。 本发明实施例提供一种光纤监测方法和设备中，光纤的两端分别设置有第一仪 OTDR和第二OTDR，所述光纤上每个OTDR的对端设置有光反射装置，在利用所述第一OTDR和 第二OTDR分别发射探测光信号后，分别获取所述第一OTDR的测量数据和第二OTDR的测量数 据；对所述第一OTDR的测量数据和所述第二OTDR的测量数据进行合成处理，得到统一的光 纤测量数据； 如此，采用本发明实施例的技术方案，通过在光纤的两端设置光反射装置，可以根 据获取的测量数据得出光纤的总长度信息，进而，将光纤两端的OTDR的测量数据合并后，便 5 CN 111595241 A 说　明　书 2/9 页 有利于统一且准确地呈现光纤测量数据。 附图说明 图1为相关技术中使用单端OTDR测量光纤参数的示意图； 图2A为相关技术中以功率曲线表示的OTDR的测量数据的示意图一； 图2B为相关技术中以功率曲线表示的OTDR的测量数据的示意图二； 图3为相关技术中使用双端OTDR方案测量光纤参数的示意图； 图4为相关技术中采用双端OTDR方案分别呈现的光纤衰减的测量曲线的示意图； 图5为本发明实施例中使用单端OTDR测量光纤参数的示意图； 图6为本发明实施例中使用双端OTDR方案测量光纤参数的示意图； 图7为本发明实施例的光纤监测方法的流程图； 图8为本发明实施例中使用单端OTDR得到的功率曲线的示意图； 图9为本发明实施例中使用双端OTDR方案得到的功率曲线的示意图； 图10为本发明实施例中在同一坐标系中展示的OTDR1的功率曲线和OTDR2的功率 曲线的示意图； 图11为本发明实施例中针对图10所示的功率曲线进行拼接后的示意图； 图12为本发明实施例中针对双端OTDR方案中展示的统一的光纤测试曲线的示意 图一； 图13为本发明实施例中光纤存在事件点时，在同一坐标系中展示的OTDR1的功率 曲线和OTDR2的功率曲线的示意图； 图14为本发明实施例中针对双端OTDR方案中展示的统一的光纤测试曲线的示意 图二； 图15为本发明实施例中获取两个OTDR的测量数据的第一种结构示意图； 图16为本发明实施例中获取两个OTDR的测量数据的第二种结构示意图； 图17为本发明实施例的光纤监测设备涉及的电路连接示意图。
