技术摘要：
本发明公开了一种高强钢管混凝土拱，属于支撑装置领域，包括钢管混凝土拱以及加固补强部件。所述加固补强部件包括立柱、固定座以及缓冲件。所述固定座内上开设有第一连接槽与第二连接槽。所述缓冲件包括底板、抵压板、液压缸以及支撑架。通过在钢管混凝土拱外部设置加  全部
背景技术：
混凝土的抗压强度高。但抗弯能力很弱，而钢材，特别是型钢的抗弯能力强，具有 良好的弹塑性，但在受压时容易失稳而丧失轴向抗压能力。而钢管混凝土在结构上能够将 二者的优点结合在一起，可使混凝土处于侧向受压状态，其抗压强度可成倍提高.同时由于 混凝土的存在，提高了钢管的刚度，两者共同发挥作用，从而大大地提高了承载能力。在钢 管混凝土的基础上，人们研发了钢管混凝土拱，其具有较强的支撑能力，可以为大尺度、大 跨度的隧道、桥梁以及楼板提供支撑，保证建筑物的整体稳定性。但是现有的钢管混凝土拱 由于缺少抗震结构，强度较低，在遭遇地震时不能及时分散震动，容易损坏。
技术实现要素：

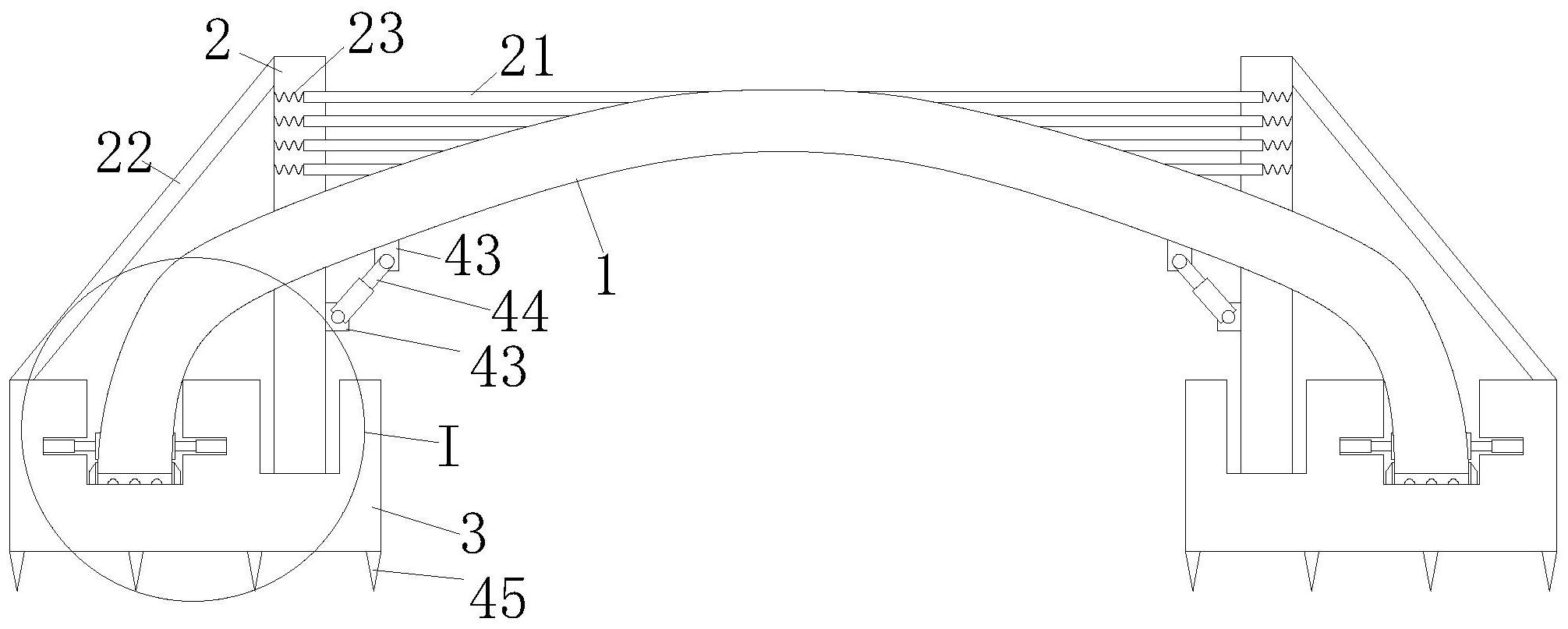

为了克服现有技术的缺陷，本发明所要解决的技术问题在于提出一种高强钢管混 凝土拱，其设置的加固补强部件可以缓冲分散外界带来的震动，减轻混凝土所受的影响，提 高钢管混凝土拱的强度。 为达此目的，本发明采用以下技术方案： 本发明提供了一种高强钢管混凝土拱，包括钢管混凝土拱以及加固补强部件，两 个所述加固补强部件设置于所述钢管混凝土拱的两侧。所述加固补强部件包括立柱、固定 座以及缓冲件。所述立柱竖直设置，所述立柱与所述钢管混凝土拱之间通过轴承转动连接， 所述立柱与所述钢管混凝土拱之间连接有多个水平设置的主加强缆绳。所述固定座内上开 设有第一连接槽与第二连接槽。所述钢管混凝土拱的端部以及所述立柱的底部分别插入所 述第一连接槽、所述第二连接槽内。所述缓冲件包括底板、抵压板、液压缸以及支撑架，所述 底板固定于所述钢管混凝土拱的端部，所述底板上开设有凹槽，所述第一连接槽的底部固 定于有凸块，所述凹槽与所述凸块相适配。所述抵压板抵于所述钢管混凝土拱端部的左右 两侧，所述液压缸的一端与所述抵压板连接，另一端嵌于所述第一连接槽侧壁内。所述支撑 架由两个互相铰接的支撑杆构成，两个所述支撑杆之间连接有第一弹簧，两个所述支撑架 分别设置于所述立柱与所述第二连接槽的左右侧壁之间。 在本发明较佳的技术方案中，所述固定座的底部设置有固定钉。 在本发明较佳的技术方案中，所述立柱的顶端与所述固定座之间连接有辅助加强 缆。 在本发明较佳的技术方案中，所述加固补强装置还包括减震部件。所述减震部件 包括两个连接座以及阻尼器，两个所述连接座分别固定于所述钢管混凝土拱以及所述立柱 上，所述阻尼器的两端分别与两个所述连接座转动连接。 在本发明较佳的技术方案中，所述立柱内部为中空设置，多个所述主加强缆延伸 至所述立柱的内部，所述主加强缆与所述立柱内壁之间通过第二弹簧连接。 3 CN 111608693 A 说　明　书 2/4 页 在本发明较佳的技术方案中，所述第一连接槽、所述第二连接槽内填充有石英砂。 在本发明较佳的技术方案中，所述第一连接槽的底部、所述第二连接槽的底部均 设置有用于限制所述钢管混凝土拱、所述立柱水平移动的限位块，所述限位块抵于所述钢 管混凝土拱的底部、所述立柱的底部。 在本发明较佳的技术方案中，所述限位块与所述钢管混凝土拱、所述立柱接触的 面上设置有橡胶垫。 本发明的有益效果为： 本发明提供的一种高强钢管混凝土拱，通过在钢管混凝土拱外部设置加固补强部 件来加强其强度以及抗震能力。加固补强部件中的立柱配合主加强缆为钢管混凝土拱提供 横向的拉力，而底座内的缓冲件可以缓冲外界传送到立柱以及钢管混凝土拱上的的震动。 同时底座、立柱以及主加强缆的配合，使钢管混凝土拱的抗风能力增强，提高支撑的可靠 性。 附图说明 图1是本发明
