技术摘要：

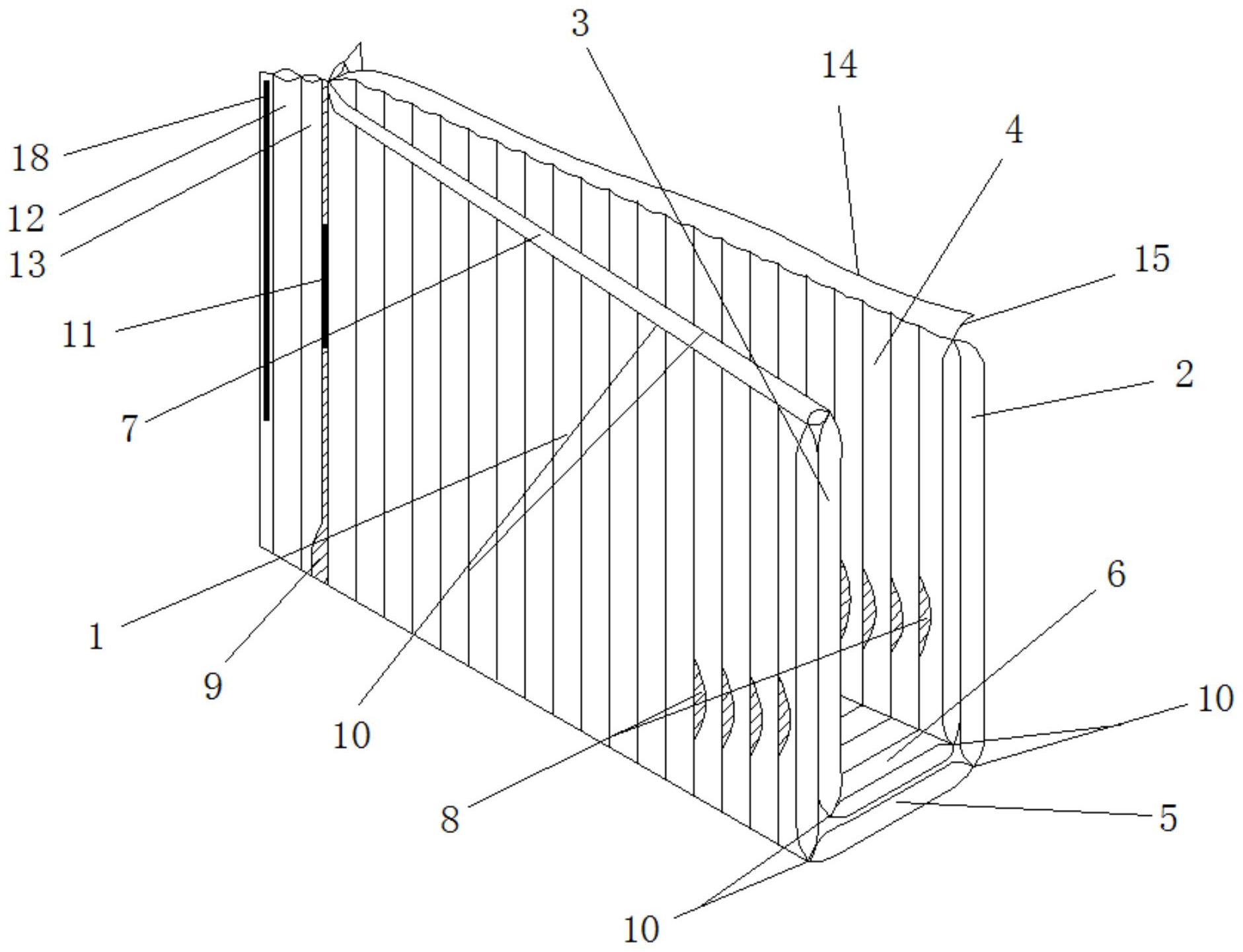

本发明公开了一种U型护角缓冲气柱袋，包括均具有多个气柱的第一外壁、第一内壁、第二内壁、第二外壁、内侧壁以及外侧壁，所述第一内壁和第二内壁气柱长度短于第一外壁和第二外壁气柱长度，所述内侧壁气柱长度短于外侧壁气柱长度，所述第一外壁和第二外壁与外侧壁之间、  全部
背景技术：
随着时代的发展，物流业也高速发展。物品从生产到销售会经过储存和运输的阶 段，在物品储运的过程中，难免会出现挤压、冲撞、跌落等情况，导致产品损坏或变形，给企 业带来巨大损失。为了保护和运输产品，最常用的包装就是瓦楞包装箱，但对于电视机、计 算机等重量重且易碎的物品，通常还会在包装箱内使用缓冲包装，以达到很好的缓冲减震 作用。 目前，市面上电视机使用的缓冲包装仍旧是传统泡沫。但是，泡沫在受到直接撞击 和摩擦时，其极易损坏且容易掉屑；另外，泡沫是难降解且不利于回收的材料，容易造成环 境污染；泡沫是在泡沫生产厂家成型再运输到电视机生产厂家，运输成本高。 综上所述，如何有效地解决传统泡沫缓冲包装不环保，成本高，防护等级低等问 题，是目前本领域技术人员急需解决的问题。
技术实现要素：
本发明的目的是提供一种U型护角缓冲气柱袋，该U型护角缓冲气柱袋与传统泡沫 缓冲包装相比，其具有环保，低成本，高防护等优良特性。 为解决上述技术问题，本发明提供如下技术方案： 一种U型护角缓冲气柱袋，包括均具有多个气柱的第一外壁、第一内壁、第二内壁、 第二外壁、内侧壁以及外侧壁，所述第一内壁和第二内壁气柱长度短于第一外壁和第二外 壁气柱长度，所述内侧壁气柱长度短于外侧壁气柱长度，所述第一外壁和第二外壁与外侧 壁之间、所述第一内壁和第二内壁与内侧壁之间以及第一外壁与第一内壁之间均通过弯折 节点弯折连接，所述第二外壁与第二内壁的末端通过首尾热封线连接，所述第一外壁、第一 内壁、第二内壁以及第二外壁的连接边通过四壁热封线进行连接。 优选地，所述第一外壁、第二外壁均与外侧壁垂直，所述第一内壁、第二内壁均与 内侧壁垂直。 优选地，所述内侧壁与外侧壁之间具有设定间距。 优选地，所述第一外壁与第一内壁之间、所述第二外壁与第二内壁之间均通过两 排具有设定间距的弯折节点连接，两排弯折节点处形成转角气柱。 优选地，所述四壁热封线在所述第一外壁、第一内壁、第二内壁以及第二外壁的边 缘热封有设定长度且形成热封区。 优选地，所述第一外壁、第一内壁、第二内壁以及第二外壁的边缘有两个预留气 柱，所述热封区位于次外侧预留气柱内。 优选地，所述第一外壁、第一内壁、第二内壁、第二外壁、内侧壁以及外侧壁在预留 气柱处设有用于改变预留气柱柱径的箱角易折区。 3 CN 111591592 A 说　明　书 2/7 页 优选地，所述第一外壁、第一内壁、第二内壁以及第二外壁上设有气柱易折区。 优选地，所述第一外壁和第一内壁之间以及所述第二内壁和第二外壁之间分别在 定位线两两连接； 或者，所述第一内壁和第二内壁之间在定位线进行连接。 优选地，充气口设置于所述气柱的首部或者尾部。 本发明所提供的U型护角缓冲气柱袋，包括第一外壁、第一内壁、第二内壁、第二外 壁、内侧壁以及外侧壁，各壁均具有一定长度的多个气柱，一个气柱是由两条纵封线分隔而 成，一个柱体漏气并不影响使用。通过模具和机械设备加工的一层平面状薄膜，包括平面热 封线、6排弯折节点，每两个有一定间距的弯折节点为一组，第一外壁、第一内壁、第二内壁、 第二外壁、内侧壁以及外侧壁通过弯折节点弯折形成。弯折节点使一个气柱变为多个气柱， 可以弯折形成多壁结构，弯折较为简便，丰富了成形形状，更好的贴合和防护物品，可以保 护不同形状的物品。 同时，第一内壁和第二内壁气柱长度短于第一外壁和第二外壁气柱长度，内侧壁 气柱长度短于外侧壁气柱长度，通过弯折节点弯折形成后，内侧壁、第一内壁和第二内壁在 外侧壁、第一外壁和第二外壁内。第二外壁与第二内壁的末端通过首尾热封线连接，第一内 壁、内侧壁和第二内壁之间形成U型夹角。第一外壁、第一内壁、第二内壁以及第二外壁的连 接边通过四壁热封线进行连接，最终形成U型防护空间。包装时，第一外壁、第二内壁和内侧 壁形成的U型区与电视机上棱角区域贴合，第一内壁、第二内壁和外侧壁亦形成U型，与外包 装箱贴合。 应用本发明实施例所提供的技术方案，解决了传统泡沫的易损坏、掉屑、不环保、 运输成本高等问题，该U型护角缓冲气柱袋易于成型，生产成本较低；易回收，与传统泡沫缓 冲包装相比，其具有环保、低成本的优良特性；强度较高，一个柱体漏气并不影响使用，对物 品防护较好，降低了产品破损率；生产后呈扁平状运输到现场，使用时再充气，大大降低了 运输成本。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1为本发明中一种
