技术摘要：
本发明涉及物联网技术领域，且公开了一种基于厚度变化保证定量绕线的物联网用绕线装置，包括底座，利用底座对整个装置进行支撑和稳定，所述底座的上方固定连接有竖杆，通过限位板、套杆、大限位套、小限位套和第二转轴的配合使用，利用厚度变化完成定量绕卷，保证产品  全部
背景技术：
物联网是互联网基础上的延伸和扩展的网络，将各种信息传感设备与互联网结合 起来而形成的一个巨大网络，实现在任何时间、任何地点，人、机、物的互联互通，随着科技 的进步与发展，物联网显然是新一代信息技术的重要组成部分，与人们的日常生活息息相 关。 互联网是物联网的基础，是网络与网络之间所串联成的庞大网络，故针对于互联 网而言，网络至关重要，而进行将网络信息转化时主要依赖于网线进行操作，网线在进行一 系列复杂的加工之后，为了方便进行储存和投入市场进行销售定价，需要将网线进行收卷， 为了保证市场售价的均一性，每次收卷时需要保证同等价格的网线对应同样的长度，而传 统的收卷装置功能较为单一，在进行收卷时仅仅是进行简单的旋转，无法保证收卷之后的 产品保持定量收卷，一般需要提前进行测量，并且收卷完成之后再由人工进行切割，一方面 在进行测量的过程中存在误差，另一方面由于切割刀较为锋利，若使用不当容易划伤，存在 一定的安全隐患，整个过程较为费时费力。 为了解决上述问题，发明者提出了一种基于厚度变化保证定量绕线的物联网用绕 线装置，具有定量绕卷且自动切割的优点，解决了传统的绕卷机功能较为单一的问题，保证 了使用该装置进行操作时可以定量绕卷，且绕卷结束之后自动切割，更加的省时省力，增加 该装置的实用性。
技术实现要素：

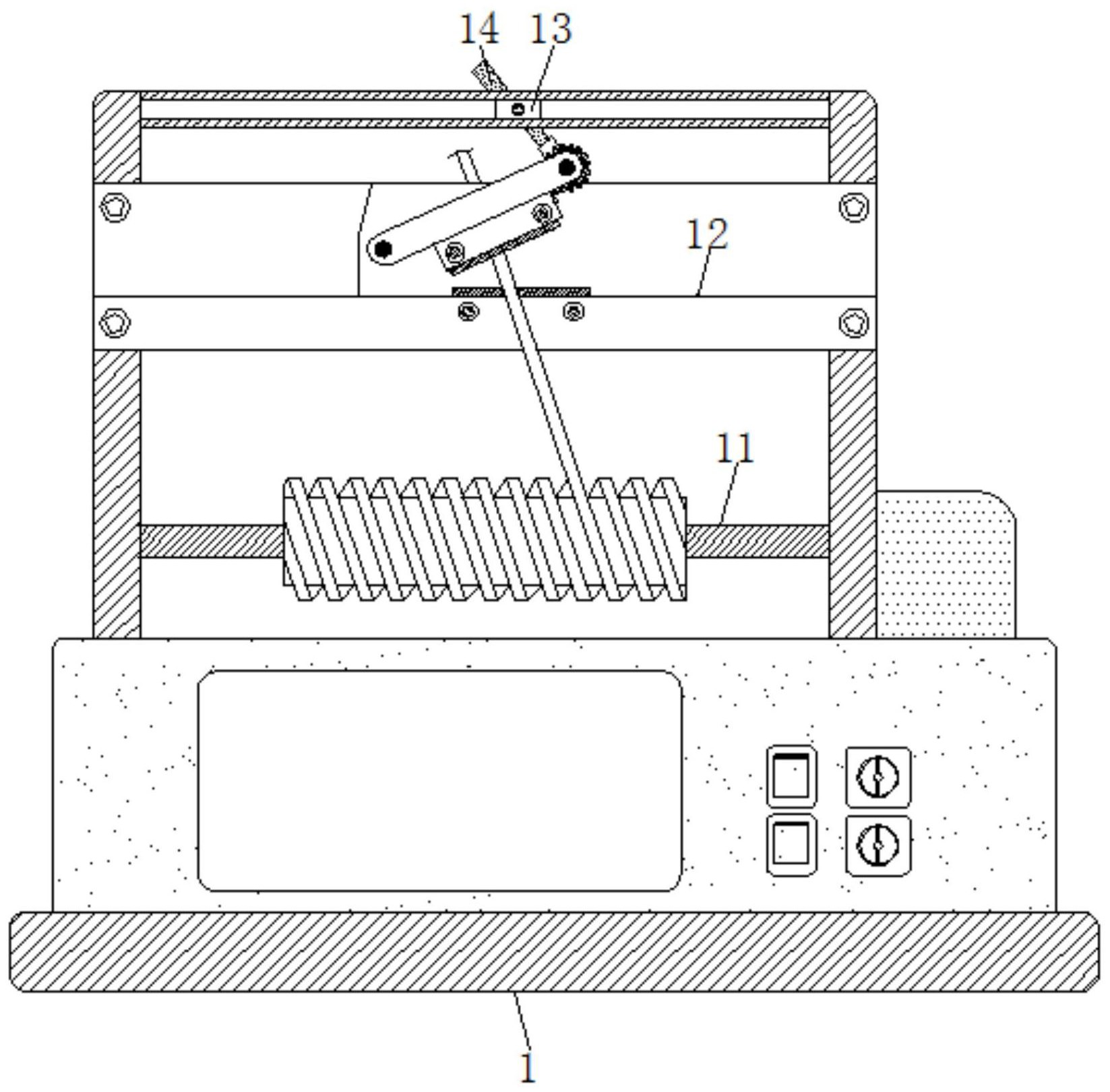

(一)技术方案 为实现上述定量绕卷且自动切割的目的，本发明提供如下技术方案：一种基于厚 度变化保证定量绕线的物联网用绕线装置，包括底座，利用底座对整个装置进行支撑和稳 定，所述底座的上方固定连接有竖杆，利用竖杆对限位板进行支撑和稳定，竖杆的外侧活动 连接有限位板，随着绕卷的进行，缆线会与限位板相互接触，继续旋转，利用厚度变化会带 动限位板往下进行移动，底座的内部活动连接有第一滑块，当移动滑块进行移动时会带动 第一连接杆发生摆动，第一滑块的外侧活动连接有第一连接杆，利用第一连接杆的摆动带 动套杆同步进行移动，第一连接杆的外侧活动连接有套杆，套杆的内部活动连接有第一转 轴，套杆远离第一转轴的一侧活动连接有大限位套，大限位套的内部活动连接有小限位套， 小限位套的内部活动连接有第二转轴，第二转轴的上方活动连接有辊轴，辊轴的上方固定 连接有固定杆，固定杆的上方活动连接有第二滑块，第二滑块的背面活动连接有摆杆，摆杆 的外侧活动连接有限位条。 优选的，所述固定杆和限位条的外侧均活动连接有切割刀片，且第二滑块的外侧 3 CN 111573410 A 说　明　书 2/4 页 设置有滑槽，该滑槽的尺寸与第二滑块的尺寸相互适配，且第一滑块与第二滑块之间通过 支杆活动连接。 优选的，所述底座的内部设置有滑槽，且该滑槽的尺寸与第一滑块的尺寸相互适 配。 优选的，所述竖杆的内部开设有滑槽，限位板的背面设置有固定块，且该滑槽的尺 寸与固定块尺寸相互适配，固定块与第一滑块之间通过斜杆活动连接，限位板设计为弧形。 优选的，所述大限位套的尺寸与小限位套的尺寸相互适配，且第一转轴的外侧设 置有可塑性弹簧。 优选的，所述第二转轴的右端设置有两组锥形齿轮，每组设置有两个，两个锥形齿 轮的规格一致，且相互啮合。 优选的，所述第一连接杆的背面设置有固定块，且该固定块与第一连接杆之间设 置有固定支点。 (二)有益效果 与现有技术相比，本发明提供了一种基于厚度变化保证定量绕线的物联网用绕线 装置，具备以下有益效果： 1、该基于厚度变化保证定量绕线的物联网用绕线装置，通过限位板、套杆、大限位 套、小限位套和第二转轴的配合使用，使得利用厚度变化完成定量绕卷，保证产品的均一 性，减少产品之间的差异，且避免需要提前测量然后进行绕卷，更加省时省力。 2、该基于厚度变化保证定量绕线的物联网用绕线装置，通过固定杆、摆杆和限位 条的配合使用，使得当完成定量绕卷之后自动进行切割，不需要人工进行操作，提高工作效 率，且降低人工切割使的安全隐患。 3、该基于厚度变化保证定量绕线的物联网用绕线装置，通过第二滑块、第一滑块、 竖杆的配合使用，使得将线圈的绕卷和切割两个步骤进行联动，从而增加该装置的联动性， 使得操作更加简单。 附图说明 图1为本发明连接结构示意图； 图2为本发明各连接结构剖视图； 图3为本发明套杆、大限位套、小限位套和第二转轴各结构运动轨迹结构示意图； 图4为本发明固定杆、摆杆和限位条各结构运动轨迹图。 图中：1、底座；2、竖杆；3、限位板；4、第一滑块；5、第一连接杆；6、套杆；7、第一转 轴；8、大限位套；9、小限位套；10、第二转轴；11、辊轴；12、固定杆；13、第二滑块；14、摆杆； 15、限位条。
