技术摘要：

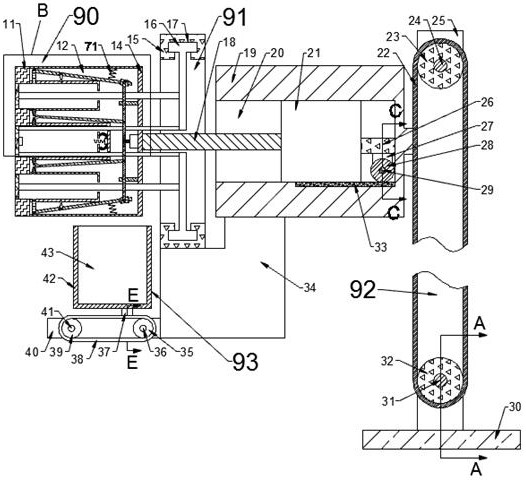

本发明公开了一种可对厚墙壁钻孔的钻孔机，包括第一安放块，所述第一安放块上端固定设有钻孔装置和退料装置，所述钻孔装置右端面固定设有升降装置，所述第一安放块左端面固定设有收纳装置，本发明可有效的解决因墙壁较厚时带来钻孔工作较难的问题，通过对钻孔装置进行  全部
背景技术：
钻孔机作为一种工程设备，大到石油开采、隧道开挖，小到零件加工、房屋装修等， 均离不开钻孔机的应用，因此，钻孔机的出现，为施工提供大大的便捷，但对于一些较厚的 墙壁来说，对其钻孔工作较为麻烦。
技术实现要素：
本发明要解决的技术问题是提供一种可对厚墙壁钻孔的钻孔机，克服桥面因受热 过高而导致桥面受损问题等情况。 本发明是通过以下技术方案来实现的。 本发明的一种可对厚墙壁钻孔的钻孔机，包括第一安放块，所述第一安放块上端 固定设有钻孔装置和退料装置，所述钻孔装置右端面固定设有升降装置，所述第一安放块 左端面固定设有收纳装置； 所述钻孔装置包括壳体，所述壳体固定设置在所述第一安放块上，所述壳体内部设有 开口向左的空腔，所述空腔与第一电机滑动连接，所述第一电机右端面固定设有方形块，所 述方形块下端面固定设有第二电机，所述第二电机控制设有第一电机轴，所述第一电机轴 与直齿轮固定连接，所述空腔下侧内壁嵌有齿条，所述直齿轮与所述齿条啮合，所述第一电 机左侧控制设有第二电机轴，所述第二电机轴左端固定设有第一圆柱体，所述第一圆柱体 内部设有第一安放空间，所述第一安放空间右侧内壁固定设有第三电机，所述第三电机控 制设有第三电机轴，所述第三电机轴与椭圆凸轮固定连接，所述第一安放空间右侧内壁贯 穿设有两个第一通孔、两个第二通孔，以所述第三电机轴为中心，上下对称设有两个横板、 两个第一竖杆、两个第二竖杆、两个第一横杆、第二圆柱体以及四个钻头，所述第一圆柱体 左端面与所述第二圆柱体远离所述第三电机轴的左端面均与所述钻头右端面固定连接，所 述横板与所述安放空间右侧内壁固定连接，所述横板左端面与所述第二圆柱体右端面固定 连接，所述横板在所述第一竖杆的限制作用下仅可上下滑动，所述第一竖杆靠近所述第三 电机轴的一端与所述椭圆凸轮接触连接，所述第一竖杆远离所述第三电机轴的一端与滑块 转动连接，所述第二圆柱体内部设有第二安放空间，所述第二安放空间上下对称设有第三 通孔，且所述第二安放空间右侧内壁贯穿设有第四通孔，所述第二安放空间内滑动设有第 一活塞，所述第一活塞右端面与第一导杆固定连接，所述第一导杆分别穿过所述第一通孔 与所述第四通孔，所述第二圆柱体远离所述第三电机轴的外端面与摇杆铰接，所述摇杆上 端面与第二横杆转动连接，且所述第二横杆右侧与所述滑块滑动连接，所述第二横杆与所 述第一圆柱体通过第一弹簧固定连接，所述第二横杆左端面与所述第二竖杆远离所述第三 电机轴的一端转动连接，且所述第二竖杆靠近所述第三电机轴的一端与所述第三通孔滑动 连接，所述第一竖杆与所述第一横杆右端转动连接，所述椭圆凸轮左侧设有第三圆柱体，所 4 CN 111546509 A 说　明　书 2/6 页 述第二圆柱体靠近所述第三电机轴的左端面与所述第三圆柱体左端面均与所述钻头右端 面固定连接，所述第三圆柱体内部设有第三安放空间，第三安放空间内上下对称设有两个 第五通孔，所述第一横杆左端分别与第一短杆、第二短杆转动连接，上侧的所述第五通孔与 靠近所述第三电机轴的所述第三通孔均滑动设有第三竖杆，靠近所述第三电机轴的所述第 三竖杆与所述第一短杆转动连接，远离所述第三电机轴的所述第三竖杆与所述第二短杆转 动连接，所述第三安放空间右侧内壁固定设有蓄电池，所述蓄电池左端面固定设有第二弹 簧，所述蓄电池上下对称设有两个金属块、两条导线，所述第三安放空间右侧内壁上下对称 贯穿设有第六通孔，所述第三安放空间与第二活塞滑动连接，所述第二活塞右端面与导电 块固定连接，所述导电块上下对称设有两个第二导杆，所述第二导杆分别穿过所述第二通 孔与所述第六通孔，且所述第二导杆左端面与所述第二活塞右端面固定连接。 优选地，所述退料装置包括圆柱环，所述圆柱环与所述第一安放块固定连接，所述 圆柱环内部设有圆环槽，以所述第二电机轴为中心上下对称设有T型杆，所述T型杆与所述 圆环槽滑动连接，所述第一导杆右端面与所述T型杆左端面固定连接，所述第二导杆右端面 与所述T型杆左端面固定连接。 优选地，所述升降装置包括支座，所述支座上端面固定设有升降板，所述升降板后 端面与电机底座前端面固定连接，且所述电机底座下端面与所述支座上端面固定连接，所 述电机底座上端面固定设有第四电机，所述第四电机控制设有第四电机轴，且所述第四电 机轴贯穿所述升降板且与升降板转动连接，所述第四电机轴前端固定设有第一带轮，所述 升降板前端面固定设有第一带轮轴，所述第一带轮轴与第二带轮转动连接，所述第二带轮 位于所述第一带轮的上侧，且所述第一带轮与所述第二带轮通过第一传送带带连接，所述 壳体右端面与所述第一传送带固定连接。 优选地，所述收纳装置包括安放板，所述安放板右端面与所述第一安放块左端面 固定连接，所述安放板前端面固定设有第五电机，所述第五电机控制设有第五电机轴，所述 第五电机轴前端面固定设有第三带轮，所述安放板前端面转动设有第二带轮轴，所述第二 带轮轴前端面固定设有第四带轮，所述第四带轮与所述第三带轮通过第二传送带带连接， 且所述第三带轮位于所述第四带轮的右侧，所述第二传送带上端面固定设有矩形块，所述 矩形块上端面固定设有收纳篮，所述收纳篮内部设有收纳空间。 优选地，所述第一导杆与所述第二导杆均处于所述第一竖杆的后侧。 本发明的有益效果：本发明可有效的解决因墙壁较厚时带来钻孔工作较难的问 题，通过对钻孔装置进行设计，当钻头到达一定深度时，可将该深度的钻头内墙壁废料打断 排出，从而可对墙壁继续深入钻孔，通过退料装置，可将打断的墙壁废料推出，方便省力，通 过收纳装置，可将打断的墙壁废料集中收集，干净安全，通过升降装置可自由改变本发明的 工作高度，实用性强，灵活性高。 附图说明 为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有 技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明 的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。 5 CN 111546509 A 说　明　书 3/6 页 图  1 是本发明实施例的结构示意图； 图  2 是本发明实施例图1中A-A方向示意图； 图  3 是本发明实施例图1中B处放大图； 图  4 是本发明实施例图1中C-C方向示意图； 图  5 是本发明实施例图3中D-D方向示意图； 图  6 是本发明实施例图1中E-E方向示意图。
