技术摘要：
本发明公开了一种悬吊设备的锁紧结构，包括：端梁，包括摩擦管；滑梁，活动安装在所述端梁上，所述滑梁适于沿所述摩擦管长度方向运动；锁紧装置，包括锁紧杠杆和弹性件，所述锁紧杠杆可转动安装在所述滑梁上，所述弹性件适于驱使所述锁紧杠杆的一端抵接所述摩擦管的一  全部
背景技术：
悬吊训练是近年来新兴的一种力量训练、肌肉功能性康复方法，不仅应用在体育 领域，而且也广泛应用于康复医学界。吊顶式康复工作站通常通过在高处设置悬吊设备，通 过悬吊设备的吊绳实现对人体部位的悬吊训练。为方便悬吊设备的位置调节，悬吊设备的 滑梁通常设置为可相对导轨移动的方式，并在滑梁上设置锁紧杠杆，利用锁紧杠杆压紧摩 擦管产生摩擦力，从而实现滑梁的固定。其中，摩擦管为两端轴向固定结构，由于锁紧杠杆 的压力作用于摩擦管上表面，使摩擦管容易因受力不平衡而产生弯曲变形，从而影响滑梁 的固定效果，降低设备的使用寿命。同时，在安装或拆取锁紧装置时，由于摩擦管与锁紧装 置的配合结构而限制了锁紧装置的自由度，需要先将摩擦管取出才能实现对锁紧装置的精 准拆装，具有操作繁琐、装配效率低等问题。
技术实现要素：

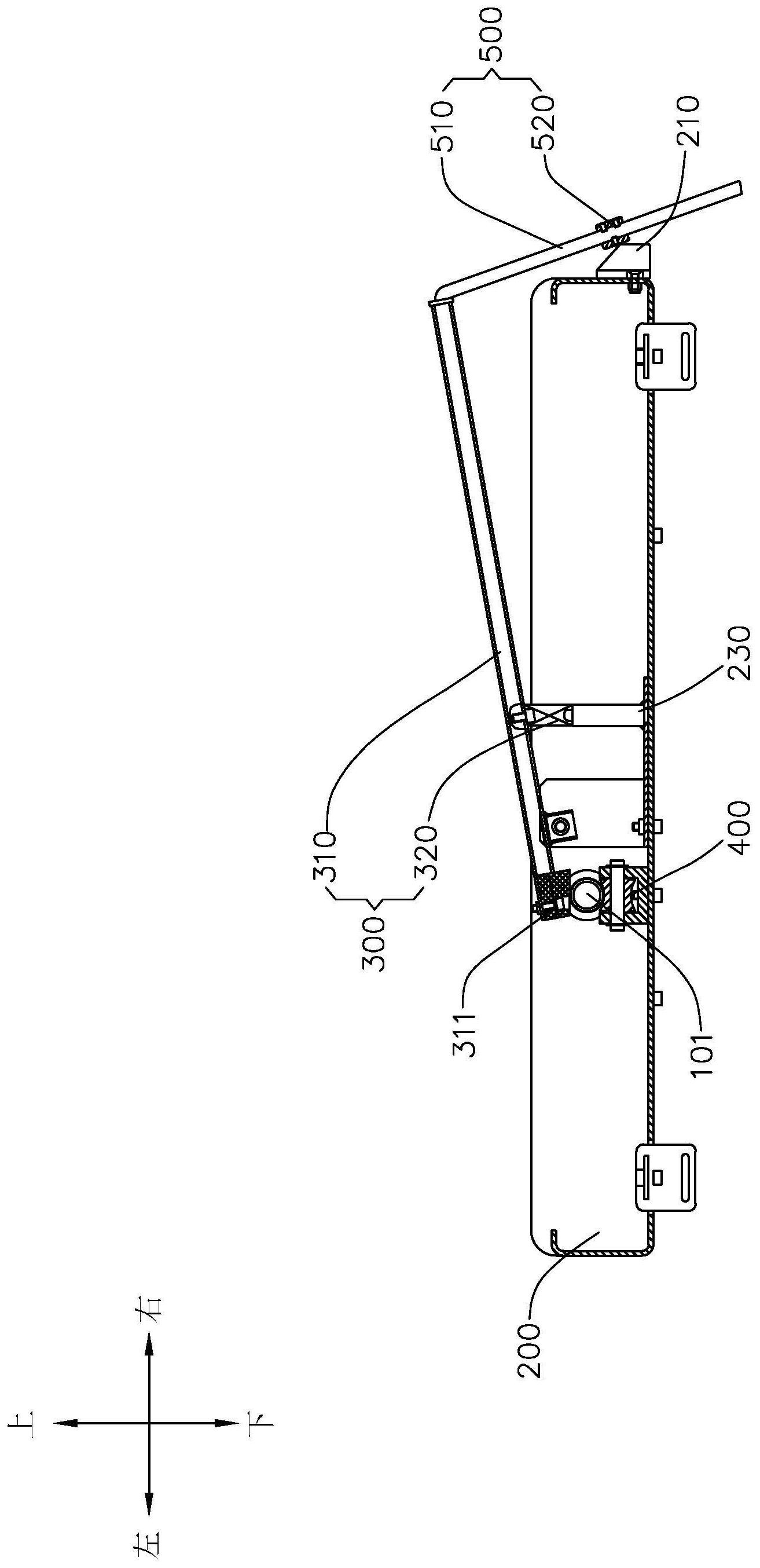

本发明的目的在于至少解决现有技术中存在的技术问题之一。为此，本发明提供 一种悬吊设备的锁紧结构，设置支撑结构使摩擦管受力平衡。 根据本发明的一种悬吊设备的锁紧结构，包括：端梁，包括摩擦管；滑梁，活动安装 在端梁上，滑梁适于沿摩擦管长度方向运动；锁紧装置，包括锁紧杠杆和弹性件，锁紧杠杆 可转动安装在滑梁上，弹性件适于驱使锁紧杠杆的一端抵接摩擦管的一侧；支撑组件，固定 在滑梁上，支撑组件适于抵接摩擦管的另一侧。 根据本发明实施例的一种悬吊设备的锁紧结构，至少具有如下有益效果：通过在 锁紧杠杆的对侧设置支撑组件，利用支撑组件抵接摩擦管，在锁紧状态时，锁紧杠杆压紧摩 擦管产生压力，支撑组件则为摩擦管提供支撑力，以平衡摩擦管中部的受力，防止摩擦管因 单方面受到锁紧装置的压力而产生形变，保证了锁紧结构的强度与稳定性，提高设备使用 寿命。 根据本发明的一些实施例，支撑组件包括：支座，固定在滑梁上；滚子，滚子通过轴 体设置在支座上，滚子表面呈与摩擦管相匹配的凹弧面。 根据本发明的一些实施例，弹性件为压簧。 根据本发明的一些实施例，锁紧杠杆的一端设有耐磨橡胶层。 根据本发明的一些实施例，锁紧装置还包括绳索组件，连接锁紧杠杆的另一端，绳 索组件适于控制锁紧杠杆转动。 根据本发明的一些实施例，绳索组件包括绳体和限位装置，绳体连接锁紧杠杆的 另一端，限位装置设置在绳体上，滑梁上设有锁部，限位装置适于与锁部配合以固定锁紧装 置。 根据本发明的一些实施例，限位装置包括锁紧环与锁紧螺钉，锁紧环套设在绳体 3 CN 111589044 A 说　明　书 2/5 页 上，锁紧螺钉可拆卸连接绳体与锁紧环。 根据本发明的一些实施例，锁部上沿竖直方向设有与绳体相匹配的导绳槽，导绳 槽内壁呈波浪形结构。 根据本发明的一些实施例，滑梁包括长槽与支架，支架可拆卸安装在滑梁上，锁紧 装置设置在支架上，长槽沿左右方向设置，支架穿过长槽向下延伸设有挂耳，挂耳适于在长 槽内移动。 根据本发明的一些实施例，还包括连接件，支架与滑梁设有相互配合的安装孔，连 接件设置于安装孔内，支架与滑梁通过连接件可拆卸连接。 本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变 得明显，或通过本发明的实践了解到。 附图说明 本发明的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得 明显和容易理解，其中： 图1为本发明悬吊设备的锁紧结构的示意图； 图2为本发明悬吊设备的锁紧结构的俯视图； 图3为本发明支撑组件的剖视图； 图4为本发明绳索组件的结构示意图； 图5为本发明滑梁的右视图； 图6为本发明锁紧装置的其中一个实施例的结构示意图。 附图标号：端梁100；摩擦管101；滑梁200；连接件201；安装孔202；锁部210；导绳槽 211；长槽220；支架230；挂耳231；锁紧装置300；锁紧杠杆310；耐磨橡胶层311；弹性件320； 第一杠杆330；第二杠杆340；支撑组件400；支座410；滚子420；绳索组件500；绳体510；限位 装置520；锁紧环521；锁紧螺钉522。
