技术摘要：
本发明属于电力施工技术领域，尤其是一种电力施工用电线杆掩埋辅助装置，针对现有的电杆掩埋装置在回填土的时候容易因夯土导致原本竖直的的电杆产生偏斜的问题，现提出以下方案，包括开口朝向中心圆心的C型钢底座，所述C型钢底座的滑槽内滑动连接有两个互相呈中心对称  全部
背景技术：
随着高压电气设备的电压等级升高，进出线瓷套管的爬电距离和绝缘距离也随之 增加，对应的瓷套管的直径和长度也随之增加，如百万伏进出线瓷套管的直径达一米以上， 长度更是达到十几米长。在这种长度的瓷套管内在安装导电杆时，存在导电杆“低头”的现 象，一般的解决方法有以下两种：一种方法是直接在导电杆的端部增加由柔性材料制成的 护套，用护套与套管内壁接触，这种方法虽然护套的结构简单，但是在护套和瓷套管之间存 在较大的摩擦，在护套随导电杆移动的过程中，导电杆的端部常常会从护套中露出，以使护 套对导电杆的保护不到位。 公告号为CN202363840U的中国实用新型专利公开了一种用于GIS三相共箱母线导 电杆工装引导车，该引导车包括前后依次分布的圆盘状的引导体和定位盘，引导体和定位 盘通过前后延伸的连接杆同轴固连，在引导体和定位盘上相对开设有用于供待安装导电杆 穿过的导体孔，在导体孔的孔壁上均布有数个小滚轮，并在引导体的外周上数个大滚轮，但 是该装置在被塞入地面的孔中之后需要人为进行填土，填土的时候来自土的推力难免会对 电杆产生推力，因此会影响到电杆的竖直度。
技术实现要素：

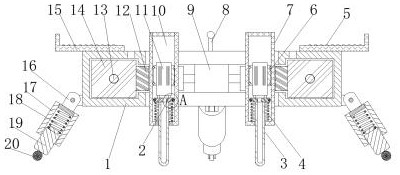

基于现有的电杆掩埋装置在回填土的时候容易因夯土导致原本竖直的的电杆产 生偏斜的技术问题，本发明提出了一种电力施工用电线杆掩埋辅助装置。 本发明提出的一种电力施工用电线杆掩埋辅助装置，包括开口朝向中心圆心的C 型钢底座，所述C型钢底座的滑槽内滑动连接有两个互相呈中心对称的滑动块，两个所述滑 动块之间固定有同一根顶杆，所述顶杆的中间套接有中间块，所述滑动块远离C型钢底座槽 底的一侧均焊接有U型卡板，且两个U型卡板的中间均螺接有开口向下呈长方体箱体结构的 定位桶，两个所述定位桶的内部均滑动连接有震动电机，且定位桶的底部嵌装有滑动轴承， 滑动轴承内滑动连接有振捣杆，所述振捣杆的顶端与震动电机的下表面中间固定有同一个 缓冲弹簧，且缓冲弹簧的顶端固定有托板座，且托板座的圆周外壁开有等距离分布的滚珠 槽。 作为本发明中优选的方案，所述滑动块的上下两侧靠近四角处均嵌装有滚珠三， 且C型钢底座的内壁开有与滚珠三互相适配的环形槽。 作为本发明中优选的方案，所述中间块的顶端固定有拨动杆，且C型钢底座，的上 表面开有与拨动杆外径相适配的弧形导向孔。 作为本发明中优选的方案，所述定位桶相背的两侧外壁靠近U型卡板的两侧板处 均焊接有螺柱，且U型卡板的两侧板上均开有与螺柱相适配的条形孔，螺柱的圆周外壁套接 有紧固螺栓。 3 CN 111550118 A 说　明　书 2/4 页 作为本发明中优选的方案，所述托板座的上表面中部预留有圆孔，且托板座的圆 周外壁嵌装有等距离分布的滚珠一。 作为本发明中优选的方案，所述振捣杆的内部预留有空腔。 作为本发明中优选的方案，所述C型钢底座的上表面靠近圆周外边缘处分别固定 有两个互相对称的L型脚踏板，且两个L型脚踏板水平板的上表面均固定有等距离分布的防 滑凸块。 作为本发明中优选的方案，所述C型钢底座远离开口处的一侧外壁均布有三对垂 直立板，且每对的两个垂直立板之间均转动连接有铰接板，且铰接板中间的铰接轴外壁均 套接有扭力弹簧。 作为本发明中优选的方案，所述铰接板的底端均焊接有伸缩管，且伸缩管的底端 内部均滑动连接有延伸杆，且延伸杆的上下两端分别固定有复位弹簧和滚轮。 作为本发明中优选的方案，所述震动电机相背的两侧外壁均固定有导向块，且导 向块远离震动电机的一侧靠近四角处均嵌装有滚珠二。 本发明中的有益效果为： 1、该电力施工用电线杆掩埋辅助装置，通过设置呈中心对称的两个滑动块以及固定在 其侧面的定位桶，可以在使用时需要同时对电杆相对侧的两侧同时进行震动压实的时候， 只需将C型钢底座卡接在电杆上，并且确保C型钢底座两侧的回填土同时进行压实，其中生 成的作用力全部转化为反向旋转的压力。 2、该电力施工用电线杆掩埋辅助装置，通过设置滑动连接在条形孔内的螺柱，可 以在使用时可以通过松动紧固螺栓来带动定位桶向靠近中间电杆移动或者向远离电杆的 方向移动，进而完成对基坑各个位置进行压实震捣。 3、该电力施工用电线杆掩埋辅助装置，通过设置内设空腔的振捣杆，可以在使用 时将带尾巴的振动机的振动棒塞入振捣杆的内部，使得振捣杆在钻入泥土中的时候能对土 层的内部进行压实。 4、该电力施工用电线杆掩埋辅助装置，通过设置铰接在C型钢底座侧面的伸缩杆， 可以在使用时需要控制振捣杆向土地中伸入的时候只需向两个脚踏板中施加压力，此时该 压力会慢慢克服扭力弹簧的支撑力，使得C型钢底座距离地面越来越近，即可让振捣杆慢慢 插入土地中。 该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明结构 新颖，可以同时对电杆的两侧进行冲击，确保电杆的相对侧受力均匀，减小歪斜的可能性。 附图说明 图1为本发明提出的一种电力施工用电线杆掩埋辅助装置的剖视结构示意图； 图2为本发明提出的一种电力施工用电线杆掩埋辅助装置震动电机的装配结构示意 图； 图3为本发明提出的一种电力施工用电线杆掩埋辅助装置U型卡板的立体结构示意图； 图4为本发明提出的一种电力施工用电线杆掩埋辅助装置图1中A处的放大结构示意 图； 图5为本发明提出的一种电力施工用电线杆掩埋辅助装置滑动块的立体结构示意图。 4 CN 111550118 A 说　明　书 3/4 页 图中：1  C型钢底座、2托板座、201滚珠一、3振捣杆、4缓冲弹簧、5防滑凸块、6导向 块、601滚珠二、7定位桶、8拨动杆、9中间块、10桶盖、11震动电机、12  U型卡板、1201螺柱、 1202条形孔、1203紧固螺栓、13顶杆、14滑动块、1401滚珠三、15  L型脚踏板、16铰接板、17伸 缩管、18复位弹簧、19延伸杆、20滚轮。
