技术摘要：

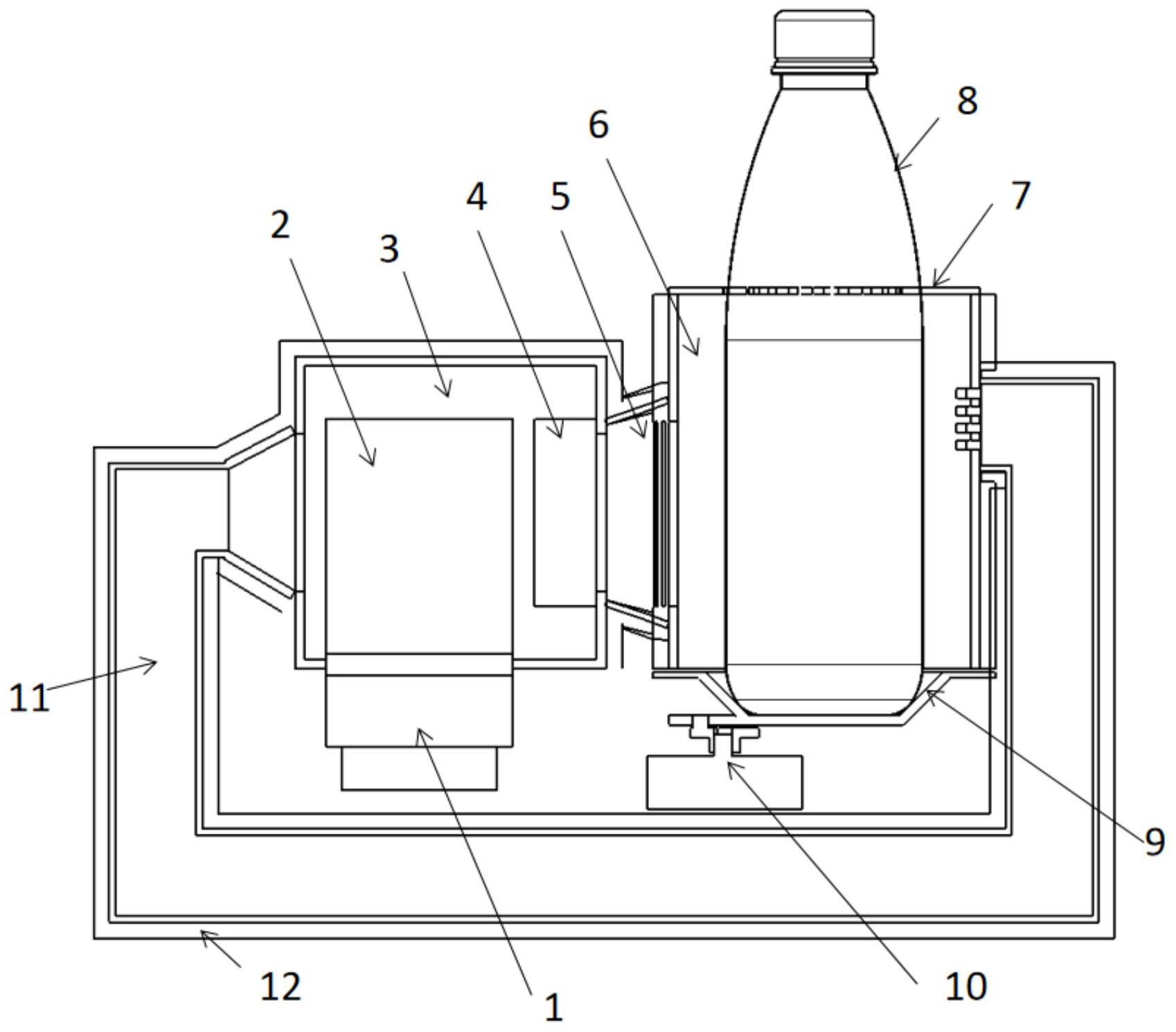

本发明涉及一种带有加热和制冷功能的杯托装置，包括：杯托：包括加工有上下贯通的腔体的杯身、安装在杯身顶部开口处并用于密封贴合置于杯身内的饮料瓶瓶身的杯盖，以及位于杯身底部并可支撑所述饮料瓶的杯底；控温机构：包括储气室，以及用于给储气室提供冷气或热气的  全部
背景技术：
私家车已经越来越普及，人们呆在车子里的时间越来越多；炎炎夏日，坐在车内喝 上一杯冰凉的饮料，而不用下车冒着高温步行前去购买冷饮，这一需求对于大多数人来说 越来越迫切。同理，酷冷的冬天在车内喝上一杯温热的饮料也是越来越多人的迫切需求。为 了解决上述问题，目前很多厂家都进行了相关研究，如专利CN102303551A中公开了一种冷 暖式汽车仪表板杯托总成，其制冷(加热)方式有采用空调冷气(热气)直接接触饮料瓶身。 该制冷(加热)杯托装置中能一定程度上将饮料瓶中的饮料制冷，但是效果并不显著，采用 空调冷气(热气)来制冷(加热)，气体和饮料的温差小，要达到令人满意的饮料温度需要很 长时间，且制冷温度的上限和下限受限于空调温度，冷气(热气)的浪费较严重，不利于节 能。 另外，如中国专利CN209074018U中公开了一种多功能制冷杯以及制冷杯，其采用 半导体制冷片(帕尔贴)进行制冷(加热)，再辅助风扇进行加快热量的传导。该技术相对于 第一种技术较好的改进，但是依然有两大缺陷：一是液体(饮料)在静止状态下导热性较差， 饮料瓶外壁区域会很快降低(升高)至和冷气(热气)接近的温度，但是饮料内部的温度依旧 会很缓慢的传导热量，不能快速冷却(加热)；二是制冷部位为杯托底部，饮料瓶底面位置接 触冷气(热气)明显，但是杯托口部为开放状态，冷气(热气)与饮料瓶瓶身的接触机会很少， 冷气(热气)散失较多，不利于节能。
技术实现要素：
本发明的目的就是为了克服上述现有技术存在的缺陷而提供一种带有加热和制 冷功能的杯托装置。 本发明的目的可以通过以下技术方案来实现： 一种带有加热和制冷功能的杯托装置，包括： 杯托：包括加工有上下贯通的腔体的杯身、安装在杯身顶部开口处并用于密封贴 合置于杯身内的饮料瓶瓶身的杯盖，以及位于杯身底部并可支撑所述饮料瓶的杯底； 控温机构：包括储气室，以及用于给储气室提供冷气或热气的冷热气发生装置； 两段循环风道：其分别连接所述储气室与杯身，并使得储气室与杯身内的腔体构 成循环。 进一步的，所述的杯盖为呈环形的软胶皮，其外侧端部与所述杯身底部密封固定， 内侧端部加工成梳齿状结构。梳齿状结构具有良好的随形贴合效果，能最大程度的同时满 足密封气体与随形贴合的效果。各梳齿非工作状态下相互之间有间隙，工作状态下瓶身挤 压梳齿后，梳齿成锥状，各梳齿件的间隙消除。可以通过调整梳齿相关参数(齿高度、齿角度 3 CN 111546965 A 说　明　书 2/5 页 等)确定本发明产品适用的瓶身直径范围。 进一步的，所述的杯身的侧部设有连通其腔体的进气口和出气口，所述进气口和 出气口分别通过一段循环风道连接所述储气室。 更进一步的，所述杯身的进气口为若干条竖直的细长条孔，所述杯身的出气口为 若干条水平长孔。 进一步的，所述的杯底的下方还设有与其接触的振动组件。 更进一步的，所述的杯底与杯身底部之间留有供杯底振动的间隙，两者之间通过 软胶连接，使得杯底与杯身之间能够产生相对移动。 更进一步的，所述的振动组件包括振动电机、以及与振动电机相连接的驱动盘，所 述杯底侧部还侧向突出一带有垂向贯通的振动条孔的连接凸起，所述驱动盘上表面上设有 插入所述振动条孔内的凸头，凸头在驱动盘上为偏心设置，更优选的，杯底通过条型滑槽与 固定的基座滑动连接，此时，通过振动电机产生匀速圆周运动，经由驱动盘以及其上表面的 凸头传动，进而不断接触碰撞连接凸起和杯底，带动杯底以及置于杯底上的瓶身循环往复 移动，使得瓶身内部的液体轻微震动并加快制冷与加热过程。驱动盘的作用是将电机的匀 速圆周运动转化为杯托底部的往复直线运动 进一步的，所述的冷热气发生装置的出口处还设有置于所述储气室内的散热片。 进一步的，所述储气室内还设有将冷气或热气经循环风道吹向杯身的传送风扇。 进一步的，所述的储气室、循环风道和杯托的周围都设置有经由保温材料包裹而 成的保温层。 与现有技术相比，本发明具有以下优点： (1)冷气和热气由杯托的杯身侧壁进入，与饮料瓶瓶身进行热交换，接触面大，热 交换效果显著； (2)采用振动组件驱动饮料瓶内的饮料晃动，使饮料介质与饮料瓶瓶身充分接触， 更大程度的加快了饮料介质与饮料瓶瓶身的热交换过程； (3)杯托的杯盖口部使用软胶皮“封口”，阻止冷气(热气)散失，更好的维持了冷气 (热气)的温度，有利于更快的将饮料介质冷气(加热)； (4)利用循环风道连接储气室和杯身，是冷气(热气)形成循环回路，更好的维持了 冷气(热气)的温度，有利于更快的将饮料介质冷气(加热)； (5)储气室出气口的传送风扇，驱动冷气(热气)快速流动，加快了冷气(热气)与饮 料瓶瓶身的热量传导过程。 附图说明 图1为本发明的结构示意图； 图2为本发明的杯身的示意图； 图3为本发明的杯盖的示意图； 图4为本发明的杯底部分的示意图； 图中标记说明： 1-冷热气发生装置，2-散热片，3-储气室，4-传送风扇，5-循环风道一，6-杯身，7- 杯盖，8-饮料瓶，9-杯底，10-振动组件，11-循环风道二，12-保温层，13-进气口，14-出气口， 4 CN 111546965 A 说　明　书 3/5 页 15-振动条孔，16-振动电机，17-驱动盘，18-凸头。
