技术摘要：
本发明涉及建筑垃圾处理的技术领域，且公开了一种建筑垃圾处理用分类和可调节粉碎颗粒规格的装置，包括外壳，所述外壳的内部活动连接有转轮一，转轮一的外部活动连接有履带，履带的外部活动连接有转轮二，转轮二的外部活动连接有卡杆，外壳的内部固定连接有固定轴，固  全部
背景技术：
建筑垃圾指人们在从事拆迁、建设、装修、修缮等建筑业的生产活动中产生的渣 土、废旧混凝土、废旧砖石及其他废弃物的统称。按产生源分类，建筑垃圾可分为工程渣土、 装修垃圾、拆迁垃圾、工程泥浆等；按组成成分分类，建筑垃圾中可分为渣土、混凝土块、碎 石块、砖瓦碎块、废砂浆、泥浆、沥青块、废塑料、废金属、废竹木等。 在建筑的建设过程中，建筑垃圾一般都是会通过建筑垃圾粉碎机进行粉碎，然后 再进行掩埋、再利用等一些垃圾处理措施，但是现今大部分的建筑垃圾处理装置在处理过 程中一般只是对建筑垃圾进行粉碎，并不能对金属等一些可以再回收利用的物质进行回 收，这样就会造成资源的浪费，并且钢筋如果进行掩埋，很可能会造成周围环境的污染，不 适合实际状况下的使用，并且在进行粉碎的时候往往无法对粉碎的颗粒规格进行调节，这 样就会使得在对这些颗粒进行利用的时候，可能会没办法达到利用标准，无法对这些颗粒 进行再利用。 所以针对这些问题，我们需要一种建筑垃圾处理用分类和可调节粉碎颗粒规格的 装置来解决。
技术实现要素：

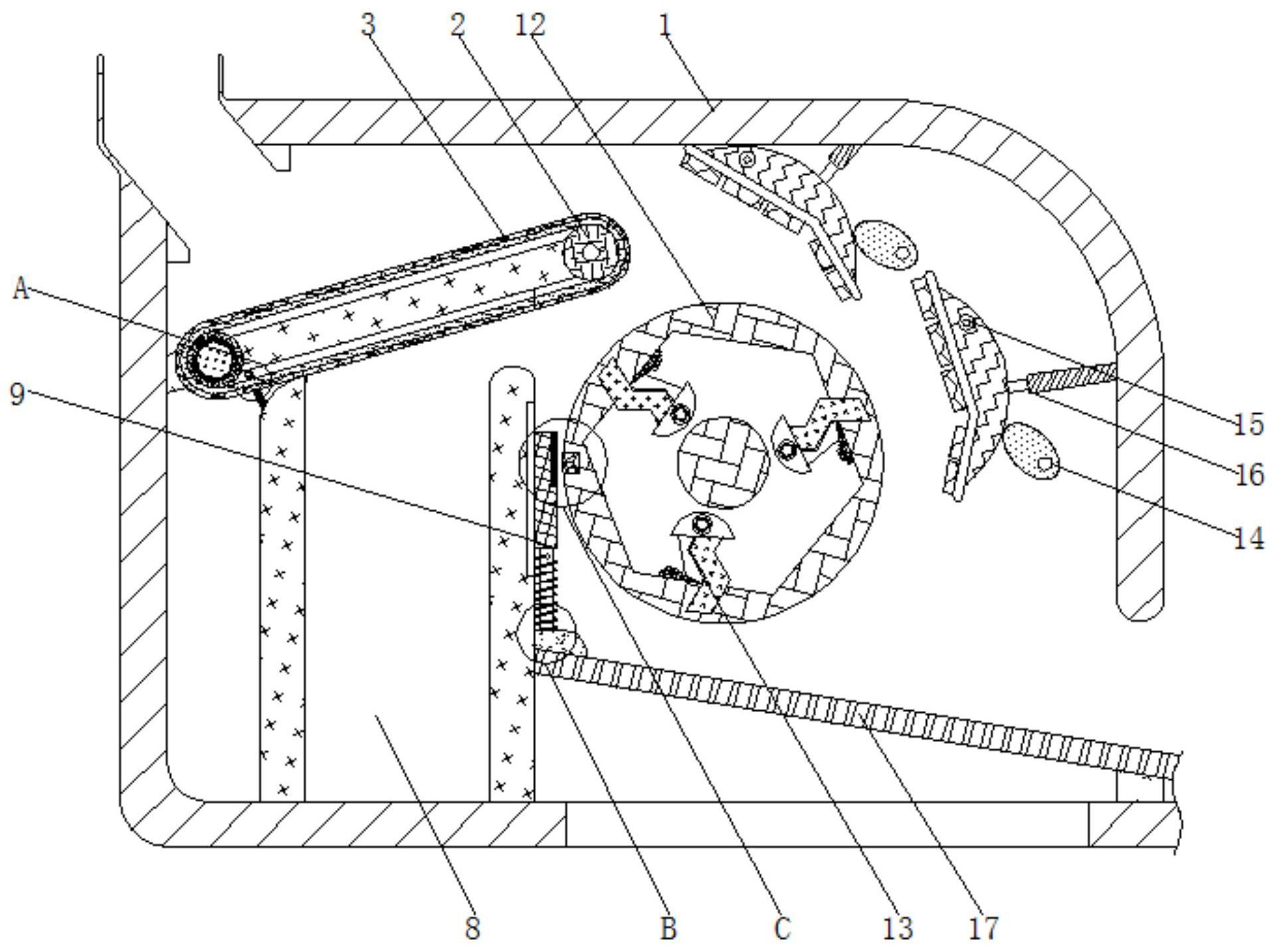

(一)解决的技术问题 针对现有技术的不足，本发明提供了一种建筑垃圾处理用分类和可调节粉碎颗粒 规格的装置，具备简单分类和可调节粉碎颗粒规格的优点，解决了现今大部分的建筑垃圾 处理装置在处理过程中一般只是对建筑垃圾进行粉碎，并不能对金属等一些可以再回收利 用的物质进行回收，这样就会造成资源的浪费，并且钢筋如果进行掩埋，很可能会造成周围 环境的污染，不适合实际状况下的使用，并且在进行粉碎的时候往往无法对粉碎的颗粒规 格进行调节，这样就会使得在对这些颗粒进行利用的时候，可能会没办法达到利用标准的 问题。 (二)技术方案 为实现上述简单分类和可调节粉碎颗粒规格的目的，本发明提供如下技术方案： 一种建筑垃圾处理用分类和可调节粉碎颗粒规格的装置，包括外壳，所述外壳的内部活动 连接有转轮一，转轮一的外部活动连接有履带，履带的外部活动连接有转轮二，转轮二的外 部活动连接有卡杆，外壳的内部固定连接有固定轴，固定轴的外部固定连接有棘轮，外壳的 内部固定连接有收集室，收集室的外部活动连接有滑块，滑块的外部活动连接有弹簧一，弹 簧一的底部活动连接有震块，外壳的内部活动连接有转盘，转盘的外部活动连接有破碎器， 外壳的内部活动连接有凸轮，外壳的内部活动连接有挡块，挡块的外部活动连接有伸缩杆， 3 CN 111545297 A 说　明　书 2/4 页 外壳的内部活动连接有滤网。 优选的，所述外壳的表面开设有进料口，进料口的位置与履带相匹配，履带的内部 活动连接有磁吸层，转轮二的直径与转轮一相同。 优选的，所述卡杆的外部活动连接有弹簧二，弹簧二的远离卡杆的一端活动连接 在转轮二外部，卡杆与棘轮的规格相匹配，并且卡杆活动连接在棘轮的外部。 优选的，所述收集室的外部活动连接有清扫层，履带活动连接在清扫层的内部，收 集室的内部活动连接有铲板，铲板的规格与履带相匹配。 优选的，所述滑块的内部活动连接有铁块，转盘的内部活动连接有磁铁，磁铁与铁 块的规格相匹配，破碎器的数量不少于三个且均匀分布在转盘的外部。 优选的，所述凸轮、挡块和伸缩杆均有两个，挡块的规格与转盘相匹配，伸缩杆远 离挡块的一端活动连接在外壳的内部，凸轮的外部与挡块的外部活动连接，震块的底部活 动连接在滤网的外部。 优选的，所述转轮一、转盘、凸轮均与驱动电源电连接。 (三)有益效果 与现有技术相比，本发明提供了一种建筑垃圾处理用分类和可调节粉碎颗粒规格 的装置，具备以下有益效果： 1、该建筑垃圾处理用分类和可调节粉碎颗粒规格的装置，通过外壳、转轮一、履 带、转轮二、卡杆、固定轴、棘轮、收集室之间的相互作用下，可以使得本装置在通过对建筑 垃圾进行运输的过程中，将金属物质吸附在履带的表面，这样就可以使得金属物质不用进 入之后的粉碎阶段，这样既可以回收金属物质，也可以避免金属物质对之后的粉碎结构造 成破坏，实现了建筑垃圾处理前的简单分类，这样也更适合本装置在实际状况下的使用。 2、该建筑垃圾处理用分类和可调节粉碎颗粒规格的装置，通过滑块、弹簧一、震 块、转盘、破碎器、凸轮、挡块、伸缩杆、滤网之间的相互作用下，可以使得本装置可以对除金 属物质以外的建筑垃圾进行粉碎，并且粉碎后的颗粒可以通过滤网进行分类，这样方便之 后不同颗粒的再利用，并且结构之间的传动可以放置垃圾颗粒堵塞滤网，挡块的运动可以 使得垃圾颗粒撞击到其外部的运动距离可调节，这样就可以调节建筑垃圾粉碎颗粒的规 格。 附图说明 图1为本发明结构局部剖视示意图； 图2为本发明图1中A处结构示意图； 图3为本发明图1中B处结构示意图； 图4为本发明图1中C处结构示意图； 图5为本发明转轮二、卡杆、固定轴和棘轮之间的连接关系结构示意图。 图中：1、外壳；2、转轮一；3、履带；4、转轮二；5、卡杆；6、固定轴；7、棘轮；8、收集室； 9、滑块；10、弹簧一；11、震块；12、转盘；13、破碎器；14、凸轮；15、挡块；16、伸缩杆；17、滤网。
