技术摘要：
本发明公开了一种灯带上下料装置，其中，包括灯带输送轨道，所述灯带输送轨道侧边设有侧板，所述侧板上设有夹爪，所述夹爪夹取灯带，张紧灯带并通过传动装置带动夹爪和灯带移动，本发明所述灯带上下料装置，对灯带进行导向，并通过夹爪夹取灯带移动，保证灯带在上下料  全部
背景技术：
现有技术中，灯带点胶设备只能做到0.5米，如果要做的5米一条，需要十条0.5米 的光源首尾对接，用焊接机焊9次才达到5米，但是这样做的话，灯带与灯带对接线光源位置 不准，不能保障在一条线上，焊接起来的一整条色温不准确，柔性光源使用过程中需要任意 弯曲造型，在弯曲过程中焊接点位置能出现死灯，焊接过程中容易出现爆灯，因此，提出一 款设备实现5米的灯带点胶，但是点胶过程中，如何实现灯带的移动以及平整性是个亟待解 决的问题。 因此，现有技术还有待于改进和发展。
技术实现要素：

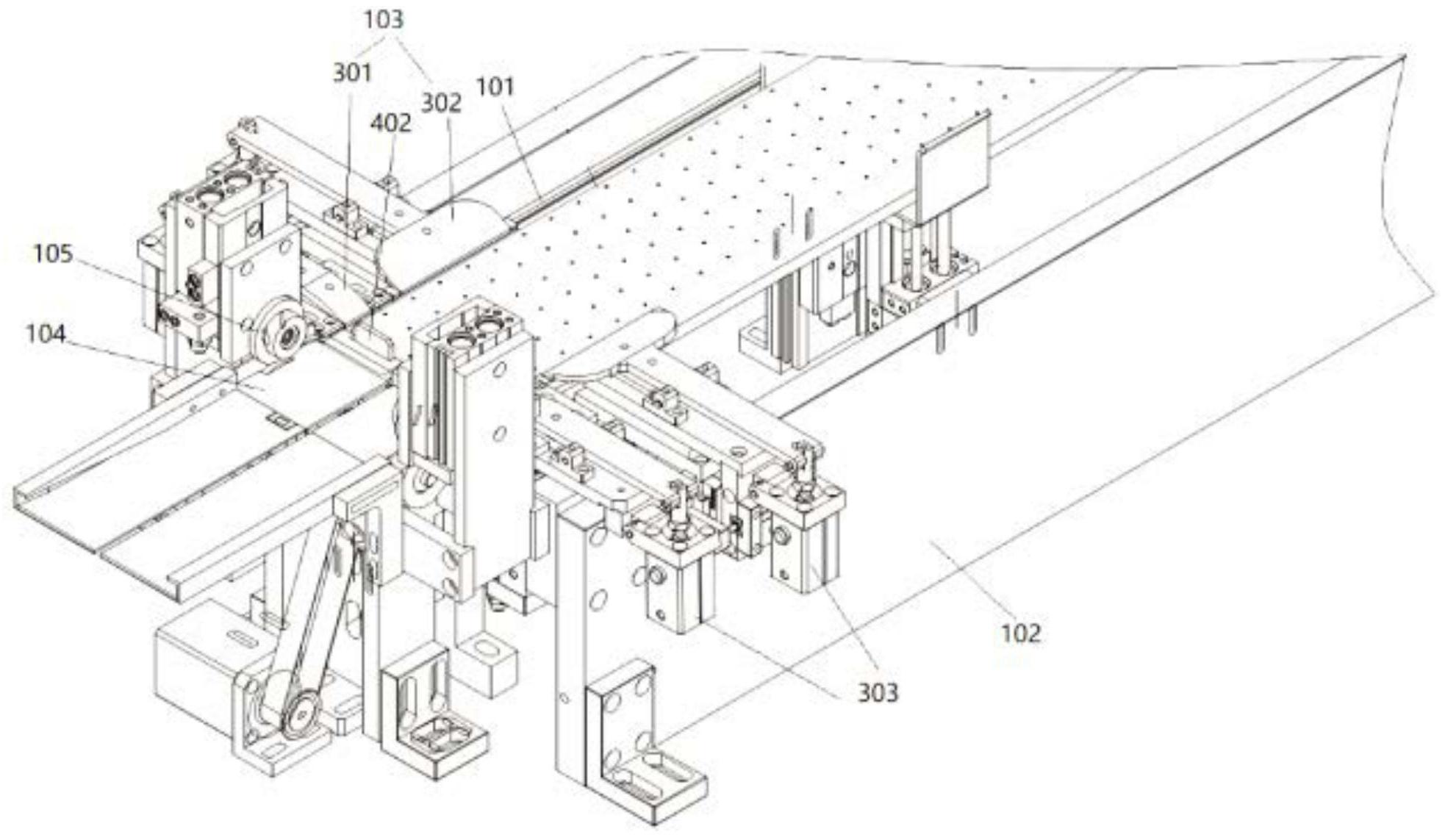

鉴于上述现有技术的不足，本发明的目的在于提供一种灯带上下料装置，旨在解 决现有技术中灯带点胶上下料过程中移动以及保证平整性的问题。 本发明的技术方案如下： 一种灯带上下料装置，其中，包括灯带输送轨道，所述灯带输送轨道侧边设有侧 板，所述侧板上设有夹爪，所述夹爪夹取灯带，张紧灯带并通过传动装置带动夹爪和灯带移 动 所述的灯带上下料装置，其中，所述灯带输送轨道前端包括承载平台，所述承载平 台顶端平整，所述承载平台的上料位置的两侧设有第一导向装置，通过所述第一导向装置 对灯带位置校正并导向。 所述的灯带上下料装置，其中，所述承载平台的末端设有第一感应器以及挡片，所 述挡片与第一感应器连接，当灯带到达所述第一感应器位置时，挡片下移。 所述的灯带上下料装置，其中，所述夹爪包括固定设置的第一夹爪以及可移动的 第二夹爪，所述第一夹爪设于承载平台的两侧各一个，在所述灯带输送轨道的末端两侧的 侧板上也各设有一个所述第一夹爪，所述第二夹爪设有1个或多个，对称设置于所述灯带输 送轨道的两侧的侧板上。 所述的灯带上下料装置，其中，位于承载平台两侧的第一夹爪以及第二夹爪与驱 动装置连接，通过驱动装置带动夹爪，上顶或下压灯带，张紧灯带。 所述的灯带上下料装置，其中，位于所述承载平台两侧的第一夹爪与所述第一感 应器连接。 所述的灯带上下料装置，其中，位于所述灯带输送轨道的末端设有用于感应灯带 的第二感应器，所述灯带输送轨道的末端两侧的第一夹爪与所述第二感应器连接。 所述的灯带上下料装置，其中，所述承载平台前端和灯带输送轨道末端设有第二 导向装置，便于灯带上下料，所述第二导向装置包括支架以及转轴，所述转轴设于支架上， 3 CN 111573367 A 说　明　书 2/4 页 灯带通过所述转轴导向并移动。 所述的灯带上下料装置，其中，所述第一导向装置设有第一滑槽，所述灯带输送轨 道设有第二滑槽，所述第一滑槽的厚度以及第二滑槽的厚度均大于灯带的厚度，且所述第 二滑槽的厚度小于所述第一滑槽的厚度。 所述的灯带上下料装置，其中，所述传动装置包括齿轮带以及电机，电机驱动齿轮 带移动，带动第二夹爪移动。 所述的灯带上下料装置，其中，所述驱动装置为气缸或电机。 有益效果：本发明公开了一种灯带上下料装置，其中，包括灯带输送轨道，所述灯 带输送轨道侧边设有侧板，所述侧板上设有夹爪，所述夹爪夹取灯带，张紧灯带并通过传动 装置带动夹爪和灯带移动，本发明所述灯带上下料装置，对灯带进行导向，并通过夹爪夹取 灯带移动，保证灯带在上下料的过程中的平整度，保证点胶效率。 附图说明 下面将结合附图及实施例对本发明作进一步说明，附图中： 图1为本发明所述灯带上下料装置的整体示意图。 图2为本发明所述灯带上下料装置的上料位置的局部放大示意图。 图3为本发明所述灯带上下料装置的下料位置的局部放大示意图。 图4为本发明所述灯带上下料装置的较佳实施例，第二导向装置的结构示意图。
