技术摘要：
本发明公开了一种HPLC和HRF异构网络的组网方法，涉及电能计量及智能用电技术领域；其包括S1：双模网络组网、S2：管理消息报文交互和S3：网络维护的步骤；其通过S1：双模网络组网、S2：管理消息报文交互和S3：网络维护的步骤等，实现了提高网络通信稳定性和可靠性。
背景技术：
对于目前已经完善的HPLC系统，在某些应用场景尚存在不足。例如HPLC通信严重 依赖于线路的可靠性，当线路出现故障时，即不能满足高紧急性抢修的通信需求。“电力线 载波 无线”的通信方式，可有效的解决线路中断故障时停电信息的实时上报。另外，在充电 桩充放电管理、运行环境监测等特殊应用场景，有序充电应用的实时性不高、数据量不大， 以及环境监测应用中许多类别的传感器需电池供电无法采用HPLC通信方式，更加适合采用 双模通信的方式实现业务应用。 随着芯片技术的快速发展，业界已经具备在一个设备的有限空间中同时安装和运 行电力线载波和高速无线的通信芯片的能力，因此双模通信已经具备了工程上的可行性。 但由于这两种通信技术的通信协议的基本原理相差较大，且是相互独立运行的，融合度较 低，因此，如何能充分结合电力线载波和无线各自的优点，使两种不同通信方式可以互为备 用，弥补单模通信手段的不足，通过双模通信方式进行高效混合组网，以提升网络通信的稳 定性和可靠性，为物联网提供更加鲁棒的通信保障成为了一个研究焦点。 HPLC：高速电力线载波。 HRF：高速无线通信。 CCO：中央协调器（Central  Coordinator）。 STA：站点（Station）。 PCO：代理协调器(Proxy  Coordinator)  。 现有技术问题及思考： 如何解决提高低压电力网络通信稳定性和可靠性的技术问题。
技术实现要素：

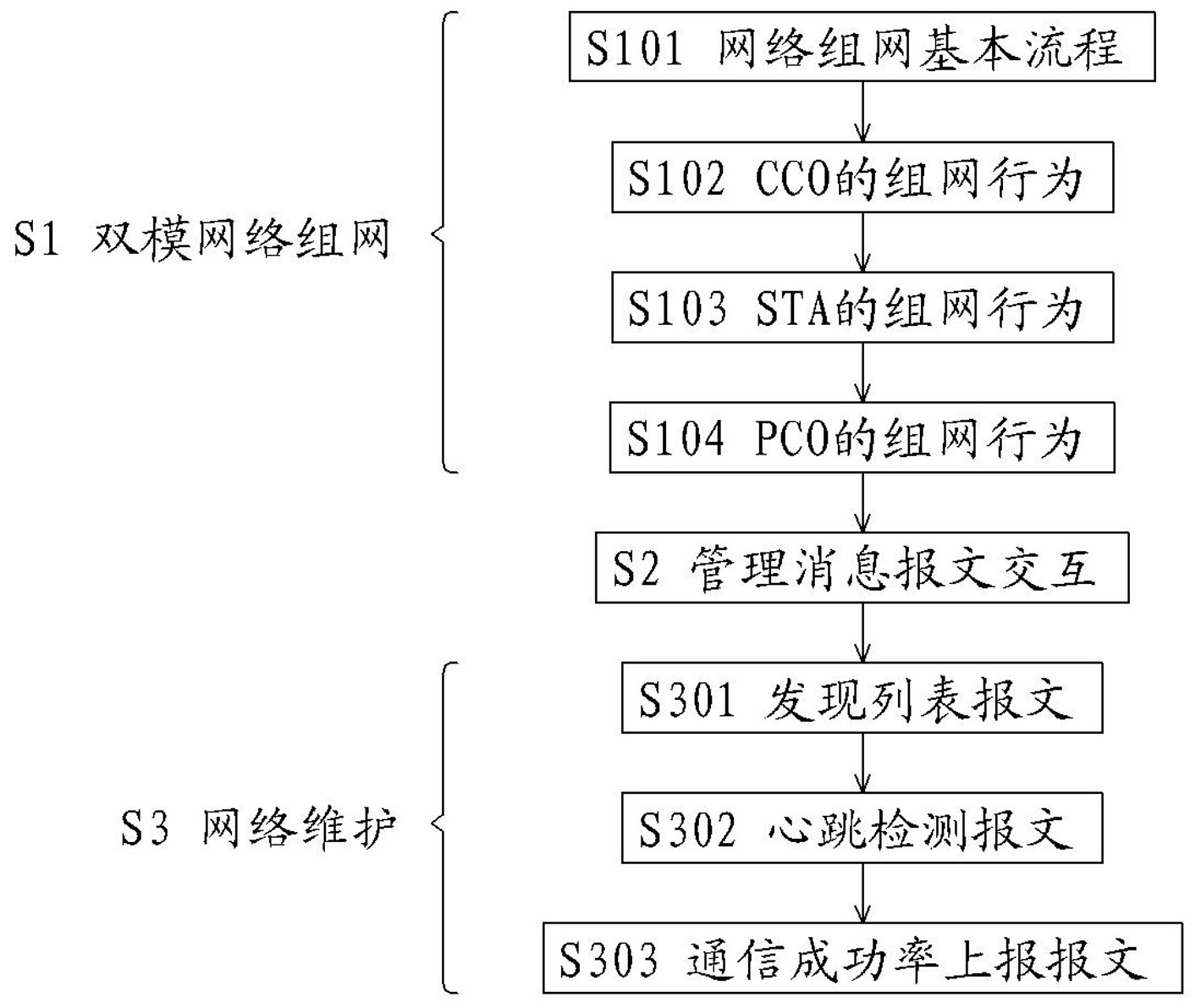

本发明所要解决的技术问题是提供一种HPLC和HRF异构网络的组网方法，其通过 S1  双模网络组网、S2  管理消息报文交互和S3 网络维护的步骤等，实现了提高网络通信稳 定性和可靠性。 为解决上述技术问题，本发明所采取的技术方案是：一种HPLC和HRF异构网络的组 网方法包括S1  双模网络组网、S2 管理消息报文交互和S3 网络维护的步骤。 进一步的技术方案在于：所述S1双模网络组网的步骤包括S101  网络组网基本流 程、S102  CCO的组网行为、S103  STA的组网行为和S104  PCO的组网行为的步骤，在所述S101  网络组网基本流程的步骤中，单独组网时，CCO通过发送中央信标和安排发现信标发送，以 及代理信标的发送，触发逐层级的STA的网络接入请求，完成组网过程；在载波和无线通信 速率相对不匹配的条件下，载波优先组网，载波通信效果不好的条件下，发起代理变更，选 3 CN 111601317 A 说　明　书 2/9 页 择无线通信信道。 进一步的技术方案在于：在所述S102  CCO的组网行为的步骤中，CCO根据网络中的 载波和无线组网的拓扑，智能分配每一站点的信标时序，相问站点的载波信标时序及微功 率信标时序。 进一步的技术方案在于：在所述S103  STA的组网行为的步骤中，STA在载波入网的 过程中，微功率无线持续监听附近的无线信号及信道，为微功率入网信道的选择做相应准 备。 进一步的技术方案在于：在所述S104  PCO的组网行为的步骤中，当一个STA被CCO 确认成为代理站点后，CCO会分配该STA站点的信标时隙，指示该STA站点发送代理信标。 进一步的技术方案在于：在所述S2  管理消息报文交互的步骤中，未入网的STA站 点接收到发现信标后，根据信标中的开始关联标志位指示，产生关联请求报文，将该关联请 求报文发送给候选代理站点；己经入网的站点，在接收到关联诸求报文后，直接将该报文转 发给CCO，或者将该报文重新生成，转发给自己的代理站点。 进一步的技术方案在于：所述S3  网络维护的步骤包括S301  发现列表报文、S302  心跳检测报文和S303 通信成功率上报报文的步骤。 进一步的技术方案在于：在所述S301  发现列表报文的步骤中，组网完成后，包括 CCO和所有入网的STA站点都需要定周期的发送发现列表报文，发现列表报文中携带了本站 点的发现列表的信息。 进一步的技术方案在于：在所述S302  心跳检测报文的步骤中，代理站点将本地维 护的发现列表中的站点活跃信息，通过心跳检测报文，发送给CCO，以便CCO汇总全网的站点 是否在线的信息；至少发送一次心跳检测报文。 进一步的技术方案在于：在所述S303  通信成功率上报报文的步骤中，代理站点将 与子站点之间的上行通信成功率和下行通信成功率，全部汇总，形成通信成功率上报报文， 发送给CCO，由CCO维护全网拓扑的通信成功率数据。 采用上述技术方案所产生的有益效果在于： 一种HPLC和HRF异构网络的组网方法包括S1  双模网络组网、S2  管理消息报文交互和 S3  网络维护的步骤，其通过S1  双模网络组网、S2  管理消息报文交互和S3  网络维护的步 骤等，实现了提高网络通信稳定性和可靠性。 详见
