技术摘要：
本公开涉及一种循环水系统的水净化方法，包括以下步骤：循环水使用设备(20)的水依次进入两个净化单元中的两个反应釜(31)中，首先向上游的反应釜(31)中输送氧化剂，氧化剂用于氧化过滤单元(32)中的吸附介质；氧化后的吸附介质吸附净化所在反应釜(31)中的杂质离子，并产  全部
背景技术：
循环水系统在工业运行过程中的应用已经非常普遍，根据工艺设备条件循环上水 温度一般控制在32℃左右，回水温度一般控制在42℃左右，循环上水经过换热设备后循环 回水直接回至循环水站循环使用。目前应用的循环冷却水系统中，循环水由于水分的不断 蒸发而浓缩，使得水中各种杂质和离子浓度也不断被浓缩增加，使循环水水质特性发生变 化，比如，硬度和碱度增加使水质的结垢趋势增强，同时营养源物质浓度增加会促进微生物 的繁殖，使得系统有机物含量升高、粘泥滋生。结垢和粘泥沉积造成换热器换热效率下降， 能耗增加，严重时会被迫停产和损坏设备。针对这一问题，现有技术的应对策略是将部分循 环水外排，通过补充新鲜的水使得循环水水质得以缓解。因此循环水系统是工业企业中耗 水量最大的装置。目前，在大部分厂中，循环冷却水的补充水一般占工业用新鲜水量的70％ 左右，其用水量大且不稳定，从而导致水资源浪费严重，同时增加了企业的运行成本。随着 目前环保的要求逐渐升高，如何提高循环水的净化及减少循环水系统水耗的问题成为技术 的关键制约点。
技术实现要素：

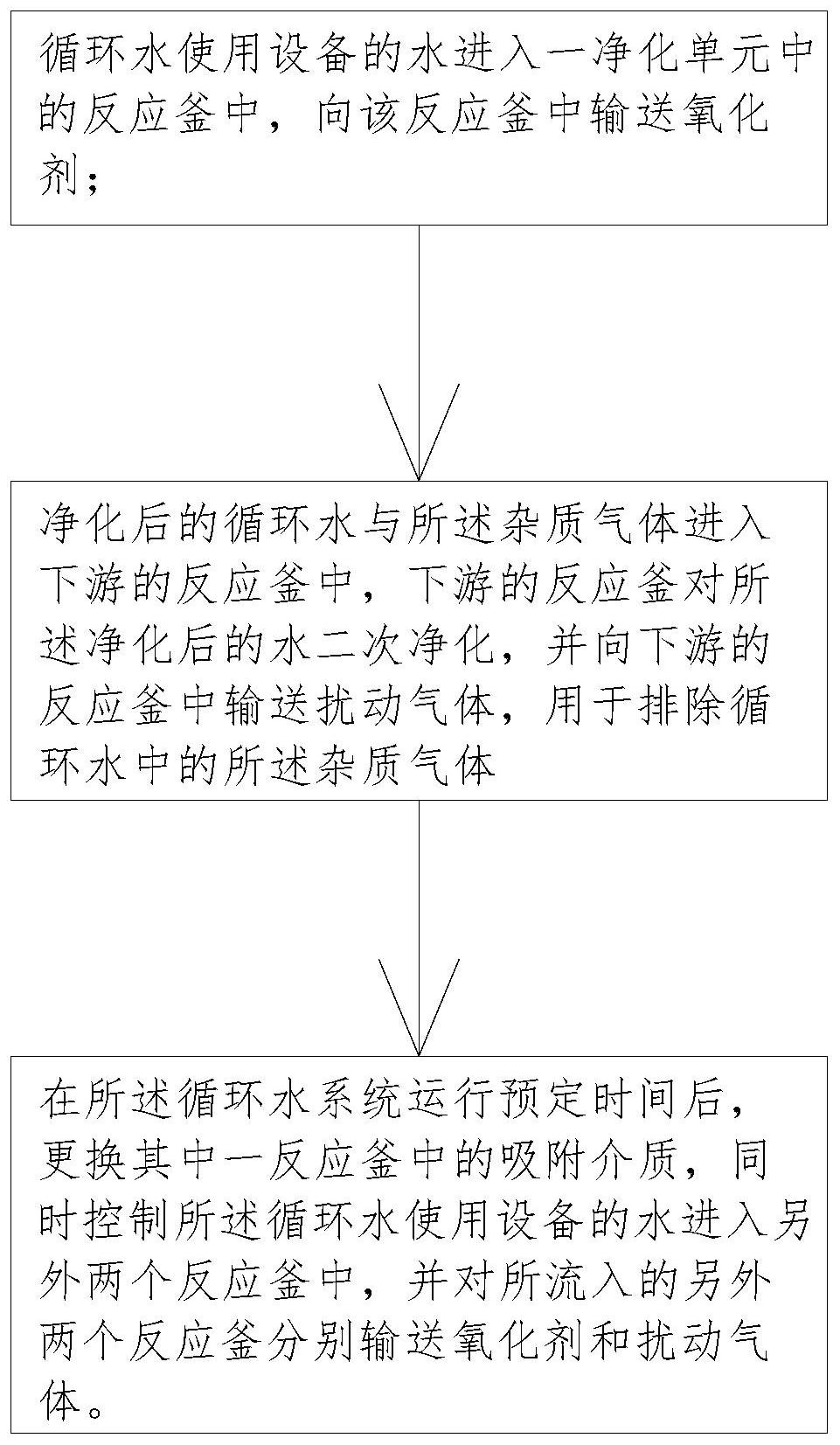

为了解决上述技术问题或者至少部分地解决上述技术问题，本公开提供了一种循 环水系统的水净化方法； 所述循环水系统包括依次连通的循环水使用设备、净化系统以及冷却塔； 所述净化系统包括至少两个净化单元，所述净化单元包括反应釜和设置于所述反 应釜内的过滤单元，所述过滤单元内具有吸附介质； 所述水净化方法包括以下步骤： 所述循环水使用设备的水进入一净化单元中的反应釜中，向该反应釜中输送氧化 剂，所述氧化剂用于氧化过滤单元中的吸附介质；所述氧化后的吸附介质吸附净化所在反 应釜中的杂质离子，并产生杂质气体； 净化后的水与所述杂质气体进入下游的反应釜中，下游的反应釜对所述净化后的 水二次净化，并向下游的反应釜中输送扰动气体，用于排除循环水中的所述杂质气体。 可选地，所述净化系统包括至少三个净化单元， 所述水净化方法还包括： 在所述循环水系统运行预定时间后，更换其中一反应釜中的吸附介质，同时控制 所述循环水使用设备的水进入另外两个反应釜中，并对所流入的另外两个反应釜分别输送 氧化剂和扰动气体。 可选地，所述吸附介质包括煤、活性炭、半焦、泥碳、煤矸石中的至少一种。 可选地，所述氧化剂氧化吸附介质的温度控制在40-70℃，该温度通过氧化剂的输 3 CN 111573897 A 说　明　书 2/6 页 送量控制。 可选地，所述氧化剂氧化吸附介质的时间控制在10-30min。 可选地，所述输送扰动气体的时间控制在5-20min。 可选地，所述扰动气体的输送量是氧化剂输送量的1-2倍。 可选地，在向反应釜中输送氧化剂和扰动气体的同时，对相应反应釜中的水进行 搅拌。 可选地，所述氧化剂为含氧气体，所述扰动气体为氮气。 本公开实施例提供的技术方案与现有技术相比具有如下优点： 通过输送氧化剂来提高吸附介质的高效净化功能，并通过输送扰动气体净化氧化 后的循环水中的杂质气体，使得循环水得到有效的净化，避免了系统有机物含量升高、粘泥 滋生的问题；进一步，由于循环水的质量得到保证，因此可大幅降低循环水由于水质恶化导 致的排放增加的情况，进而节省了循环水系统的水耗。 附图说明 此处的附图被并入说明书中并构成本说明书的一部分，示出了符合本公开的实施 例，并与说明书一起用于解释本公开的原理。 为了更清楚地说明本公开实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，对于本领域普通技术人员而 言，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。 图1为本公开实施例循环水系统的循环水流向示意图； 图2为本公开实施例净化单元的结构示意图； 图3为本公开实施例净化系统设置三个净化单元的连接示意图； 图4是本公开实施例水净化方法的示意图。 其中，1、2、3、4、5、6、7、8、9、10、12、13、14、15、16、17、18、19-管线； 20-循环水使用设备；30-净化系统；50-冷却塔； 31-反应釜；32-过滤单元；33-搅拌装置；34-气体输送系统；35-进水口；36-出水 口；37-排气通道。
