技术摘要：
本发明涉及电子纸的技术领域，提供一种电子纸显示装置，包括电子纸显示面板、第一存储电路和第一驱动电路，第一存储电路用于存储驱动波形，第一驱动电路用于获取第一存储电路中的驱动波形并将驱动波形提供至显示面板，还包括第二存储电路和第二驱动电路，第二存储电路  全部
背景技术：
电子纸是一种利用电泳显示技术制成的显示屏，通过外加电场对各像素点的电极 施加驱动波形(即连续的的电压序列)，驱动电子纸粒子(即包裹着有色带电粒子的微胶囊) 进行往复运动，从而显示出不同的图像。两色电子纸是将黑、白色的带电粒子封装于同一微 胶囊内，三色电子纸是指将黑白红或黑白黄等三种颜色的带电颗粒封装于同一微胶囊中。 有些EPD(电子价签)黑白红、黑白黄等三色模组产品在低于20℃的低温环境中应用时，产品 容易出现上一张画面的残影,且温度越低则残影现象越严重。这是由于基于常温条件设计 的驱动波形在低温条件下不再能精确操控有色带电粒子移动至微胶囊中的不同物理位置， 从而不能使电子纸显示精确的灰度值，反而受有色带电粒子的历史路径的影响留下残影。 现有技术中，两色电泳式电子纸中单个像素点的结构示意图如图1所示，若干个电 子纸粒子的微胶囊分布在像素电极与公共电极之间，每个微胶囊内封装有多个第一带电粒 子、多个第二带电粒子与非极性有机溶剂，第一带电粒子与第二带电粒子具有不同的电学 及光学特性，第一带电粒子与第二带电粒子根据施加在像素电极与公共电极之间的电压在 微胶囊内发生定向移动，通过控制像素电极与公共电极之间的电场方向对应控制第一带电 粒子与第二带电粒子的移动方向，如此可以控制电子纸的显示内容。公共电极上施加的电 压通过Vcom端输入，像素电极上的电压则通过一薄膜晶体管(TFT)的漏极施加，该薄膜晶体 管一般为NMOS管，也可以采用PMOS管。采用NMOS管时，则在其栅极(G)施加开启电压，使其源 极(S)与漏极(D)导通，然后在源极(S)施加驱动波形的电压，该驱动波形的电压再通过漏极 (D)施加在像素电极上。 在低温条件下，由于薄膜晶体管(TFT)中载流子的迁移率发生变化，使得薄膜晶体 管(TFT)的导通电阻与源漏电流均发生变化，导致像素电极与公共电极之间的电压差不同 于常温情况，极易引起驱动波形的正负电压不平衡。在驱动波形的正负电压不平衡情况下， 由带电粒子形成的内建屏蔽电场极容易阻止第一带电粒子或第二带电粒子继续运动，使得 灰度转换不完全，留下上一张画面的残影。调节像素电极与公共电极之间的电压差使其与 常温情况下设计的驱动波形相同可以解决此问题。在现有的电子纸中，IC输入的Vcom值(公 共电极电压)是始终不变的，但是电子纸的温度是随环境变化的，因此，同一个IC输入的 Vcom值不能始终有效地对像素电极与公共电极之间的电压差进行调节，导致解决电子纸的 残影问题变得复杂。
技术实现要素：

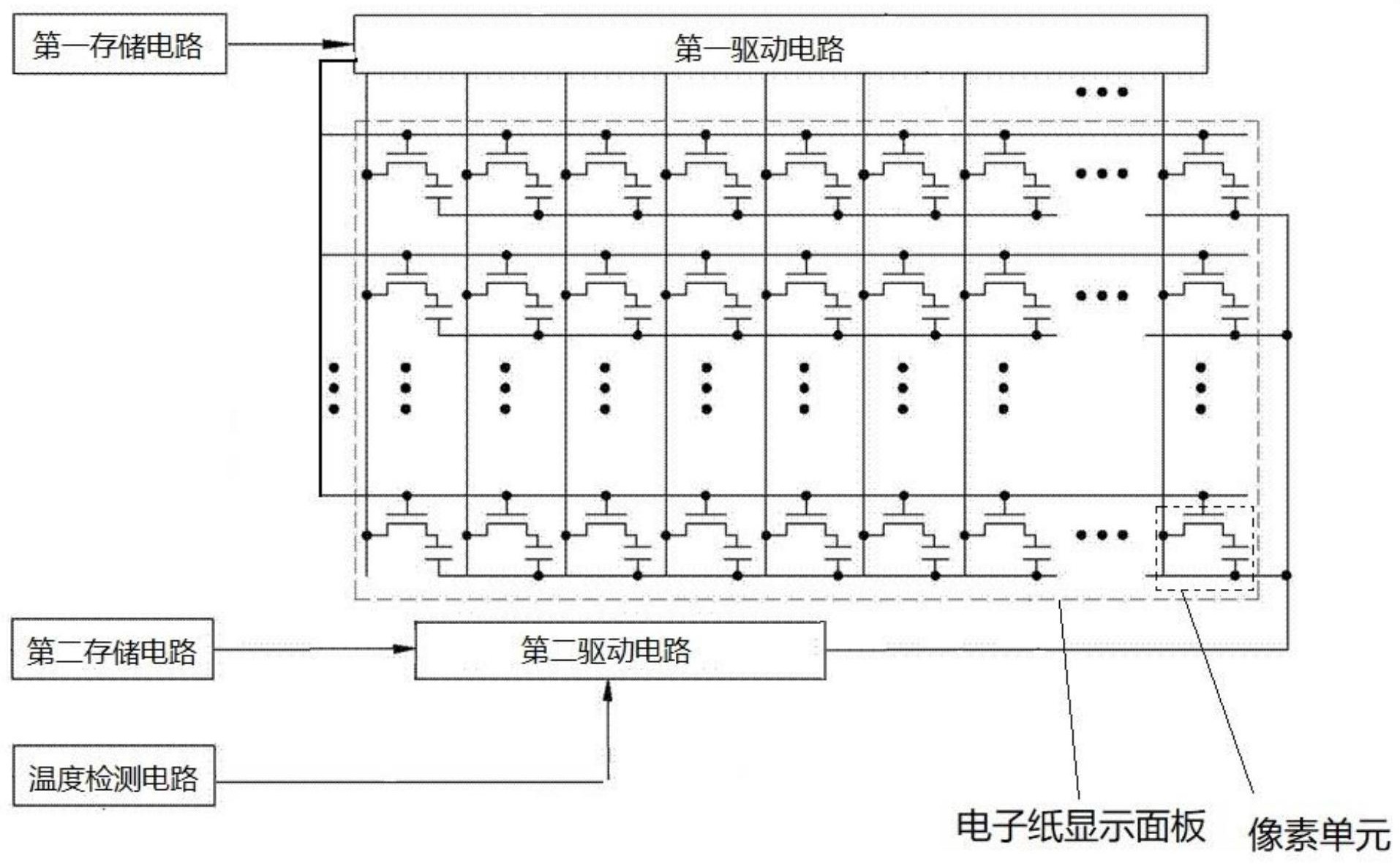

本发明要解决的技术问题是，提供一种电子纸显示装置，在电子纸的温度随环境 变化时，能对应提供适合的Vcom值，使得像素电极与公共电极之间的电压差与常温情况下 3 CN 111599317 A 说　明　书 2/5 页 设计的驱动波形相同且正负电压平衡。 本发明的技术解决方案是，提供一种电子纸显示装置，包括电子纸显示面板、第一 存储电路和第一驱动电路，第一存储电路用于存储驱动波形，第一驱动电路用于获取第一 存储电路中的驱动波形并将驱动波形提供至显示面板，还包括第二存储电路和第二驱动电 路，第二存储电路用于存储不同温度下Vcom值，第二驱动电路用于接受温度信息并根据温 度信息选取第二存储电路中的Vcom值且将Vcom值提供至公共电极。 与现有技术相比，本发明的电子纸显示装置有以下优点：第二存储电路中存储有 与不同温度所对应的Vcom值，第二驱动电路可以根据温度信息选取第二存储电路中的Vcom 值并将Vcom值提供至公共电极，在电子纸的温度随环境变化时，能对应提供适合的Vcom值， 使得像素电极与公共电极之间的电压差与常温情况下设计的驱动波形相同且正负电压平 衡。 优选的，还包括温度检测电路，温度检测电路用于获取环境温度并将环境温度传 送给第二驱动电路。采用此结构，可以使得第二驱动电路获取温度信息自动化。 本发明要解决的技术问题是，提供一种电子纸的调试方法，在电子纸的温度随环 境变化时，能对应测试出适合的Vcom值，使得像素电极与公共电极之间的电压差与常温情 况下设计的驱动波形相同且正负电压平衡。 本发明的技术解决方案是，提供一种电子纸的调试方法，应用包括如上述的电子 纸显示装置、测试板、温度调节箱、电脑，测试板与所述的电子纸显示装置连接后放入温度 调节箱内，电子纸显示装置通过测试板接通电源并与电脑进行电信号传输，温度调节箱用 于调节电子纸显示装置所处的环境温度，所述的调试方法包括：调节温度调节箱内的温度 至特定值；向电子纸显示装置提供像素电极电压扫描信号，并利用电脑程序仿真测试得出 VCOM电压；将该VCOM电压施加给电子纸显示装置的公共电极，并向其像素电极施加驱动波 形进行波形调式，验证像素电极与公共电极之间的正负电压差是否平衡；重复此步骤直至 像素电极与公共电极之间实现正负电压差平衡，将该VCOM电压值带上温度信息存储在第二 存储电路中。 与现有技术相比，本发明的电子纸的调试方法有以下优点：向像素电极提供电压 扫描信号，并利用电脑程序仿真测试得出VCOM电压，使得获取VCOM电压的过程控制精细化； 将该VCOM电压施加给电子纸显示装置的公共电极，并向其像素电极施加驱动波形进行波形 调式，验证像素电极与公共电极之间的正负电压差是否平衡，使得获取的VCOM电压精准符 合实际。 优选的，调节温度调节箱内的温度，从0℃开始直至40℃，步进值为1℃，分别调试 出对应温度下的VCOM电压值并带上温度信息存储在第二存储电路中。采用此方式，使VCOM 电压对应的温度精确到1℃，且0℃～40℃基本覆盖电子纸的工作温度范围。 本发明要解决的技术问题是，提供一种电子纸的驱动方法，在电子纸的温度随环 境变化时，能对应提供适合的Vcom值，使得像素电极与公共电极之间的电压差与常温情况 下设计的驱动波形相同且正负电压平衡。 本发明的技术解决方案是，提供一种电子纸的驱动方法，应用包括如上述的电子 纸显示装置，所述驱动方法包括：获取所述电子纸显示装置实时的温度；根据所获取的温度 从第二存储电路中选取与所述温度对应的VCOM电压，并将选取的VCOM电压施加给电子纸显 4 CN 111599317 A 说　明　书 3/5 页 示装置的公共电极。 与现有技术相比，本发明的电子纸的驱动方法有以下优点：在电子纸的温度随环 境变化时，能对应提供适合的Vcom值，使得像素电极与公共电极之间的电压差与常温情况 下设计的驱动波形相同且正负电压平衡。 优选的，像素电极上施加的驱动波形包括振动波形，所述的振动波形包含若干个 正负电压交替的短脉冲宽度波形，电子纸显示装置在振动波形的驱动下呈现闪烁状态，振 动波形位于指定显示画面的显示波形之前。采用此方式，可以通过振动波形引导微胶囊内 的有色微粒上下运动，从而增加微粒间的电荷交换，有利于微粒起电，避免微粒聚集且移动 不畅而产生残影现象。 优选的，像素电极上施加的驱动波形还包括重置波形，所述的重置波形包含两个 强脉冲波形，电子纸显示装置在第一个强脉冲波形的驱动下显示特定的灰度值G1，在第二 个强脉冲波形的驱动下显示特定的灰度值G2，重置波形位于振动波形与显示波形之间。采 用此方式，灰度值G1使微粒都被驱动至微胶囊壁上，从而使微粒间的带电状态和物理位置 都能保持一致，消除历史路径对微粒的影响；灰度值G2使微粒进一步消除历史路径对微粒 的影响，使电子纸显示装置对后续显示波形的响应更加精确。 优选的，像素电极上施加的驱动波形在显示波形之前包含有若干个振动波形、若 干个重置波形，振动波形与重置波形交替出现。采用此方式，完全消除历史路径对微粒的影 响，使电子纸显示装置对后续显示波形的响应更加精确。 优选的，像素电极上施加的驱动波形还包括有加强稳定显示波形，加强稳定显示 波形在显示波形之后。采用此方式，使电子纸显示装置能稳定保持对显示波形的响应结果。 附图说明 图1为现有技术的两色电泳式电子纸中单个像素点的结构示意图。 图2为本发明的电子纸显示装置的结构示意图。 图3为采用本发明的电子纸调试方法获得的Vcom电压后单个像素点在不同温度下 的电压。 图4为本发明实施例的电子纸驱动波形。
