技术摘要：

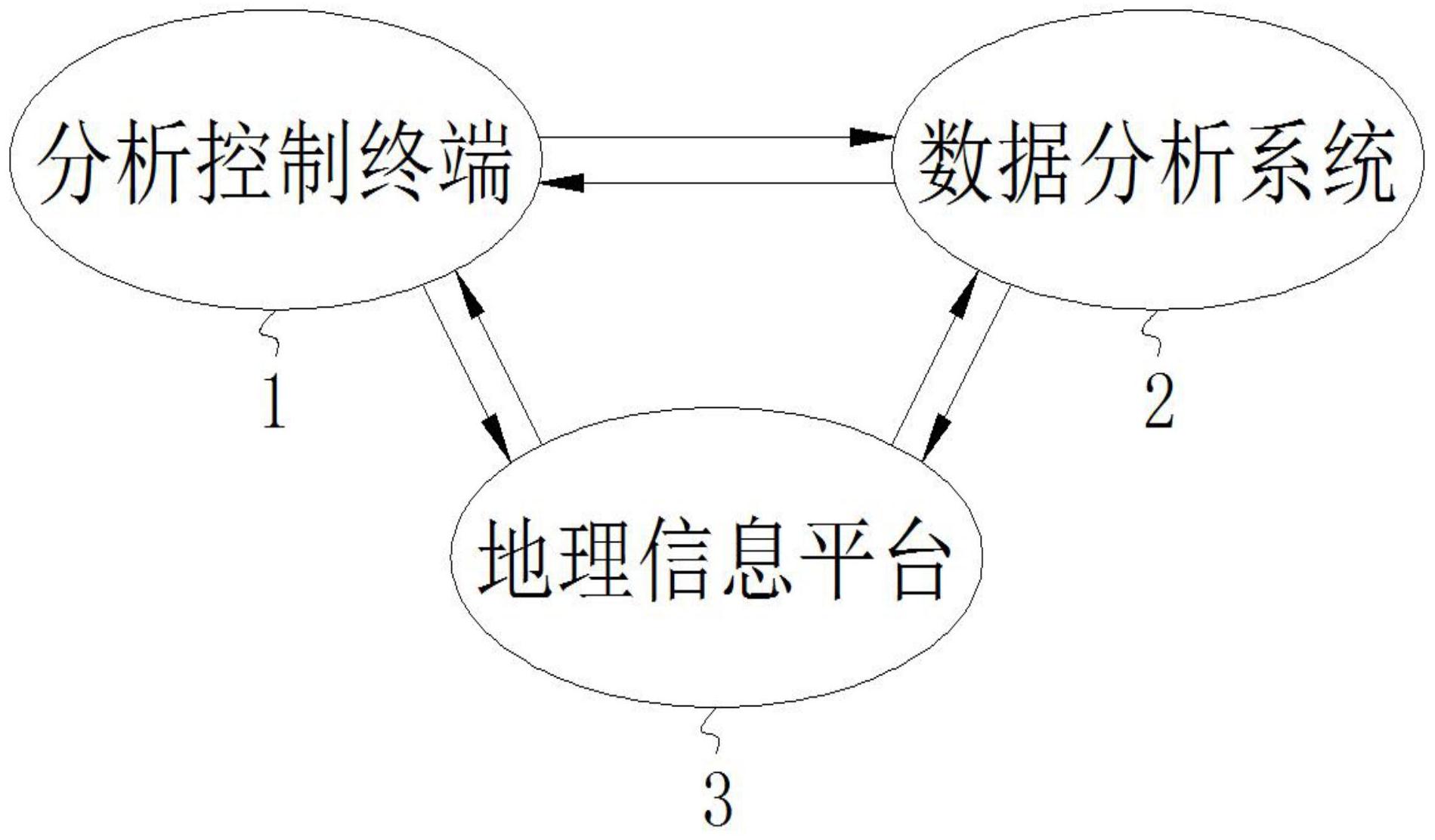

本发明公开了利用地理信息提供数据可视化的大脑行业大数据分析系统，包括分析控制终端、数据分析系统和地理信息平台，所述分析控制终端分别与数据分析系统、地理信息平台实现双向连接，并且数据分析系统与地理信息平台实现双向连接，本发明涉及数据分析系统技术领域。  全部
背景技术：
数据分析是指用适当的统计分析方法对收集来的大量数据进行分析，将它们加以 汇总和理解并消化，以求最大化地开发数据的功能，发挥数据的作用，数据分析是为了提取 有用信息和形成结论而对数据加以详细研究和概括总结的过程，数据也称为观测值，是实 验、测量、观察、调查等的结果，数据分析中所处理的数据分为定性数据和定量数据，只能归 入某一类而不能用数值进行测度的数据称为定性数据。 目前在大脑行业中进行地理人群分布数据分析的时候，通常都是利用预先获取人 群分布的信息，将其与对应的地理信息匹配后再进行数据分析，无法根据人群的流动进行 动态的数据分析，造成对人群分布数据分析的时效性较差，并且无法对人群流动的数据起 到分析效果。
技术实现要素：
(一)解决的技术问题 针对现有技术的不足，本发明提供了利用地理信息提供数据可视化的大脑行业大 数据分析系统，解决了传统的地理人群分布数据分析时效性较差，无法对人群流动数据起 到分析效果的问题。 (二)技术方案 为实现以上目的，本发明通过以下技术方案予以实现：利用地理信息提供数据可 视化的大脑行业大数据分析系统，包括分析控制终端、数据分析系统和地理信息平台，所述 分析控制终端分别与数据分析系统、地理信息平台实现双向连接，并且数据分析系统与地 理信息平台实现双向连接，所述数据分析系统包括数据传输模块、处理器、数据分析单元和 信息获取单元，所述数据分析单元包括数据输入模块、模型建立模块、分析处理模块和数据 反馈模块，所述信息获取单元包括命令输入模块、信息调取模块、信息接收模块和信息发送 模块，所述分析控制终端包括操作控制模块、可视化单元、图表生成模块、数据接收模块、数 据存储单元和信息更新模块。 优选的，所述数据传输模块分别与分析控制终端、处理器实现双向连接，并且处理 器分别与数据分析单元、信息获取单元实现双向连接。 优选的，所述数据输入模块的输入端与处理器的输出端连接，并且数据反馈模块 的输出端与处理器的输入端连接。 优选的，所述数据输入模块的输出端与模型建立模块的输入端连接，并且模型建 立模块的输出端与分析处理模块的输入端连接，所述分析处理模块的输出端与数据反馈模 块的输入端连接。 3 CN 111597234 A 说　明　书 2/4 页 优选的，所述命令输入模块的输入端与处理器的输出端连接，并且信息发送模块 的输出端与处理器的输入端连接。 优选的，所述命令输入模块的输出端与信息调取模块的输入端连接，并且信息调 取模块的输出端与地理信息平台的输入端连接，所述信息接收模块的输入端与地理信息平 台的输出端连接，并且信息接收模块的输出端与信息发送模块的输入端连接。 优选的，所述操作控制模块的输出端分别与可视化单元、信息更新模块、处理器的 输入端连接，并且可视化单元的输入端与图表生成模块的输出端连接，所述图表生成模块 的输入端与数据接收模块的输出端连接，并且数据接收模块与处理器的输出端连接，所述 图表生成模块的输出端与数据存储单元的输入端连接，并且信息更新模块的输出端与地理 信息平台的输入端连接。 优选的，所述信息更新模块与互联网平台实现双向连接。 (三)有益效果 本发明提供了利用地理信息提供数据可视化的大脑行业大数据分析系统。与现有 技术相比具备以下有益效果： (1)、该利用地理信息提供数据可视化的大脑行业大数据分析系统，通过数据分析 系统包括数据传输模块、处理器、数据分析单元和信息获取单元，数据分析单元包括数据输 入模块、模型建立模块、分析处理模块和数据反馈模块，信息获取单元包括命令输入模块、 信息调取模块、信息接收模块和信息发送模块，分析控制终端包括操作控制模块、可视化单 元、图表生成模块、数据接收模块、数据存储单元和信息更新模块，将地理信息平台、数据分 析系统和分析控制终端三者进行结合，利用地理信息平台内部的地理数据信息为数据分析 系统提供实时的地理信息以及区域中人群的数据信息，提高对地理区域中人群分布数据分 析的时效性以及人群流动数据起到较好的分析效果。 (2)、该利用地理信息提供数据可视化的大脑行业大数据分析系统，通过数据输入 模块的输入端与处理器的输出端连接，并且数据反馈模块的输出端与处理器的输入端连 接，数据输入模块的输出端与模型建立模块的输入端连接，并且模型建立模块的输出端与 分析处理模块的输入端连接，分析处理模块的输出端与数据反馈模块的输入端连接，命令 输入模块的输入端与处理器的输出端连接，并且信息发送模块的输出端与处理器的输入端 连接，命令输入模块的输出端与信息调取模块的输入端连接，并且信息调取模块的输出端 与地理信息平台的输入端连接，信息接收模块的输入端与地理信息平台的输出端连接，并 且信息接收模块的输出端与信息发送模块的输入端连接，利用信息获取单元对地理信息平 台中的数据信息进行提取，接着利用数据分析单元中的模型建立模块对数据信息构建模 型，提高对数据分析的效率，同时保证大数据分析系统的正常运行。 (3)、该利用地理信息提供数据可视化的大脑行业大数据分析系统，通过操作控制 模块的输出端分别与可视化单元、信息更新模块、处理器的输入端连接，并且可视化单元的 输入端与图表生成模块的输出端连接，图表生成模块的输入端与数据接收模块的输出端连 接，并且数据接收模块与处理器的输出端连接，图表生成模块的输出端与数据存储单元的 输入端连接，并且信息更新模块的输出端与地理信息平台的输入端连接，信息更新模块与 互联网平台实现双向连接，利用分析控制终端内部的可视化单元实现对数据分析的显示， 另外利用图表生成模块对分析的数据信息进行图表绘制，使工作人员可以更加直观的了解 4 CN 111597234 A 说　明　书 3/4 页 地理区域的人群分布以及人群流动的数据信息。 附图说明 图1为本发明利用地理信息提供数据可视化的大脑行业大数据分析系统的结构原 理框图； 图2为本发明数据分析系统的结构原理框图； 图3为本发明数据分析单元的结构原理框图； 图4为本发明信息获取单元的结构原理框图； 图5为本发明分析控制终端的结构原理框图。 图中，1-分析控制终端、11-操作控制模块、12-可视化单元、13-图表生成模块、14- 数据接收模块、15-数据存储单元、16-信息更新模块、2-数据分析系统、21-数据传输模块、 22-处理器、23-数据分析单元、231-数据输入模块、232-模型建立模块、233-分析处理模块、 234-数据反馈模块、24-信息获取单元、241-命令输入模块、242-信息调取模块、243-信息接 收模块、244-信息发送模块、3-地理信息平台。
