技术摘要：
脊髓肿瘤术中电生理定位仪，属于医疗用具技术领域。包括定位贴、双面贴和保护膜，其特征是在定位贴上设有滑槽，滑槽内设有滑臂，滑臂上设有针套，针套上设有挡板，挡板中段设有穿刺孔，穿刺孔下边缘设有弹簧套，弹簧套下边缘设有记录电极阳极针，滑槽两端设有衔接臂，  全部
背景技术：
：目前，脊髓肿瘤手术上下端的定位方法主要是术中X线透视，并且需要 反复透视以达到最佳效果，术中X线透视的缺点不仅是增加了手术时间，还增加了患者手术 后感染的风险，而且术中透视时给患者和术者都会造成一定的X线辐射，尤其是术者工作时 反复多次受到X线辐射，严重影响自身的身体健康。随着电生理技术的不断发展和进步，电 生理技术在术中应用也不断成熟，脊柱脊髓电生理刺激诱发电位就是在脊柱脊髓的特定部 位(脊髓上端或下端)给予一定量的电刺激，在脊柱脊髓的特定部位(脊髓的下端或上端)记 录到与刺激具有固定时间间隔(锁时关系)和特定位相的波形，现有技术还没有专门的脊髓 肿瘤术中电生理定位装置，只能够由术者逐段持电极针刺激进行肿瘤边界定位，给术者增 加了工作量，且整个操作过程很不规范，易引发交叉感染。
技术实现要素：

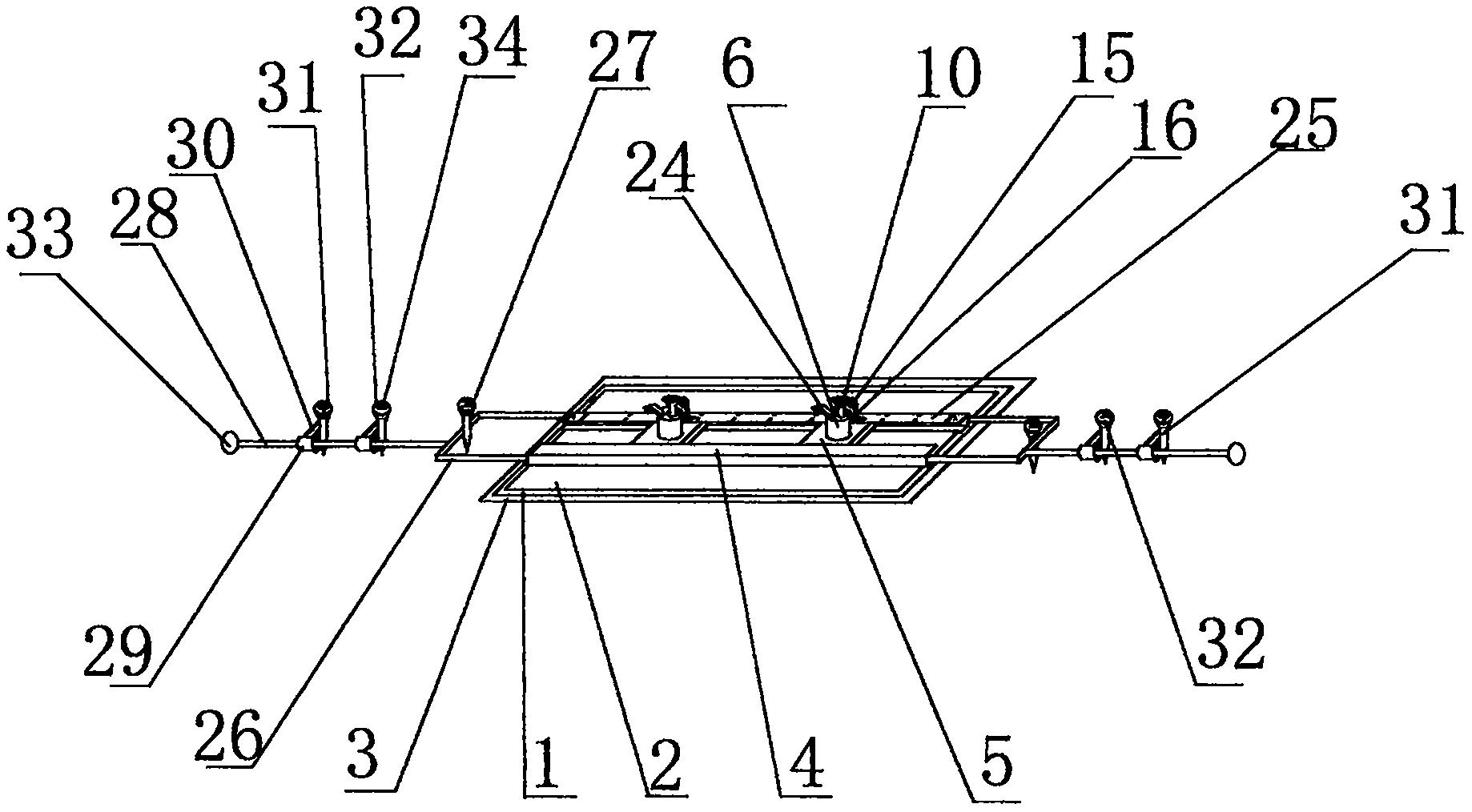

：本发明的目的是提供一种在给病人进行脊髓肿瘤手术时能够准确定位 脊髓肿瘤上、下端，规范电生理定位操作过程，避免术中反复X线透视定位对患者和术者的 辐射，缩短手术时间，减少术者工作量，避免交叉感染和并发症发生，提高手术质量和医疗 水平的脊髓肿瘤术中电生理定位仪。 本发明的技术方案是：包括定位贴、双面贴和保护膜，其特征是在定位贴上设有滑 槽，滑槽内设有左、右两个滑臂，滑臂上设有针套，针套上口设有挡板，挡板中段设有穿刺 孔，穿刺孔下边缘设有弹簧套，弹簧套下边缘设有记录电极阳极针，所述记录电极阳极针上 段穿经穿刺孔，记录电极阳极针上端设有针座，针座上设有固定臂，固定臂上设有电极夹， 所述固定臂和记录电极阳极针之间借助电源线连接，所述针座右侧设有折叠轴，折叠轴上 设有挂臂，挂臂上设有挂钩，挂臂下段设有拨柄，所述针套上段右侧设有定位环，所述挡板 左段设有标记孔，标记孔内设有导杆，导杆下端设有标记棉，导杆上段和挡板之间设有弹力 带，导杆上端设有压柄，所述滑槽壁上设有刻度尺，滑槽左、右两端设有衔接臂，衔接臂中段 内侧设有记录电极阴极针，衔接壁衔接臂外侧设有支臂，支臂上设有两个套管，套管上设有 弹力臂，弹力臂上分别设置有棘突电刺激阳极针和棘突电刺激阴极针，支臂末端设有定位 球。 作为优选，所述滑槽壁上设有刻度尺，刻度尺为双向测量尺。 作为优选，所述记录电极阴极针、棘突电刺激阳极针和棘突电刺激阴极针上设有 电极线插孔，电极线插孔口部设有胶套垫。 作为优选，所述记录电极阳极针、记录电极阴极针、棘突电刺激阳极针和棘突电刺 激阴极针在一条直线上。 本发明有益效果是：本发明在给病人进行脊髓肿瘤手术时能够准确定位脊髓肿瘤 上、下端，规范电生理定位操作过程，避免术中反复X线透视定位对患者和术者的辐射，缩短 手术时间，减少术者工作量，避免交叉感染和并发症发生，提高手术质量和医疗水平。 3 CN 111588482 A 说　明　书 2/3 页 附图说明： 附图1为本发明整体结构示意图。 附图2为本发明针套结构示意图。 附图3为本发明测量尺结构示意图。 附图4为本发明电极线插孔结构示意图。 图中1、定位贴；2、双面贴；3、保护膜；4、滑槽；5、滑臂；6、针套；7、挡板；8、穿刺孔； 9、弹簧套；10、记录电极阳极针；11、针座；12、固定臂；13、电极夹；14、电源线；15、折叠轴； 16、挂臂；17、挂钩；18、拨柄；19、定位环；20、标记孔；21、导杆；22、标记棉；23、弹力带；24、压 柄；25、刻度尺；26、衔接臂；27、记录电极阴极针；28、支臂；29、套管；30、弹力臂；31、棘突电 刺激阳极针；32、棘突电刺激阴极针；33、定位球；34、电极线插孔；35、胶套垫。
