技术摘要：

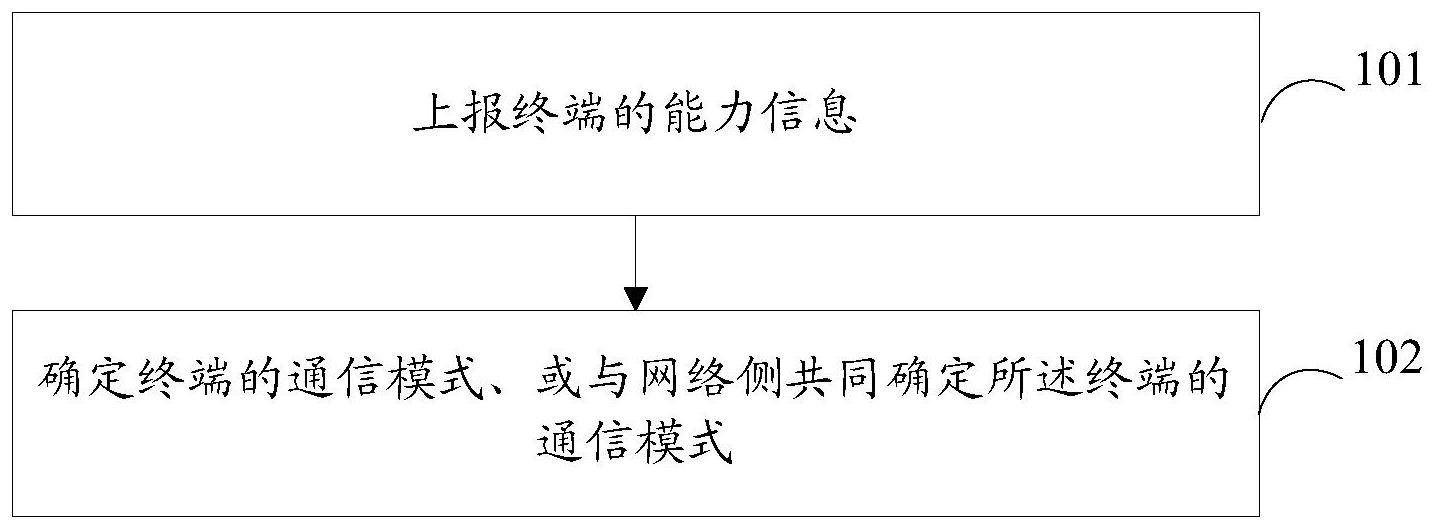

本发明实施例提供了一种终端能力的确定方法、装置和计算机可读存储介质，所述方法包括：上报终端的能力信息；确定终端的通信模式、或与网络侧共同确定所述终端的通信模式。
背景技术：
在LTE车联网(V2X)中，每个UE只能工作在一种资源选择模式下。空闲态UE工作在 mode  4，连接态UE的资源选择模式由网络配置。而在NR  V2X中，由于UE需要支持多种不同的 V2X业务，不同的V2X业务又有不同的QoS需求，如：最小通信距离、可靠性、时延等。因此，不 同的V2X业务可能需要不同的通信模式来支持。换言之，一个UE可能需要同时工作在多种资 源选择模式下。如UE可能既需要支持mode  1(基站调度)，又需要支持mode  2a(自主资源选 择)。除此之外，UE还可能同时工作在LTE和NR两种无线接入技术(RAT)下，如同时支持LTE  PC5和NR  sidelink，并通过类似双连接的方式实现sidelink上的同时传输。 与LTE不同的是，NR  V2X  UE的通信模式更为复杂。如果UE通信模式完全依赖网络 配置，配置更新带来的时延将不能满足NR  V2X通信时延需求。
技术实现要素：
有鉴于此，本发明实施例期望提供一种终端能力的确定方法、装置和计算机可读 存储介质。 为达到上述目的，本发明实施例的技术方案是这样实现的： 本发明实施例提供了一种终端能力的确定方法，该方法应用于终端侧，包括： 上报终端的能力信息； 确定终端的通信模式、或与网络侧共同确定所述终端的通信模式。 其中，所述终端的能力信息包括以下之一或任意组合： 终端是否同时支持两种或两种以上的通信模式； 终端是否支持长期演进副链路LTE  PC5和新空口副链路NR  sidelink同时传输； 终端是否支持Uu接口与副链路sidelink接口同时传输。 其中，所述终端的能力信息还包括以下之一或任意组合： 终端支持的band组合列表； 是否支持Uu接口与sidelink接口的分叉数据无线承载split  DRB传输方式； 是否支持Uu接口与sidelink接口的分组数据汇聚协议复制PDCP  duplication传 输方式； 是否支持LTE  PC5和NR  sidelink的split  DRB传输方式； 是否支持LTE  PC5和NR  sidelink的PDCP  duplication传输方式。 其中，所述是否支持Uu接口与副链路sidelink接口同时传输，包括如下之一或任 意组合： 是否支持LTE  Uu与LTE  PC5同时传输； 5 CN 111586624 A 说　明　书 2/15 页 是否支持LTE  Uu与NR  sidelink同时传输； 是否支持NR  Uu与LTE  PC5同时传输； 是否支持NR  Uu与NR  sidelink同时传输。 可选的，该方法还包括： 向网络侧发送请求消息；所述请求消息用于所述终端请求网络侧修改网络侧相关 的终端通信模式。 其中，所述确定所述终端的通信模式，包括： 所述终端通过车联网层V2X  layer确定所述终端的通信模式、或通过无线资源控 制RRC层确定所述终端的通信模式。 其中，所述确定终端的通信模式、或与网络侧共同确定所述终端的通信模式，包括 如下至少之一： 接收网络侧发送的第一指示消息；所述第一指示消息用于指示网络侧是否启用网 络侧相关的终端通信模式； 确定终端是否启用终端侧相关的终端通信模式，并通过第二指示消息通知网络 侧。 其中，所述网络侧相关的终端通信模式包括以下一个或任意组合： LTE  Uu、NR  Uu、LTE模式mode  3、NR  mode  1； 所述终端侧相关的终端通信模式包括以下一个或任意组合： LTE  mode  4、NR  mode  2a、NR  mode  2b、NR  mode  2c、NR  mode  2d、NR  mode2系列、 LTE  mode  3、NR  mode  1。 本发明实施例还提供了一种终端能力的确定方法，该方法应用于网络侧，包括： 接收终端的能力信息； 确定所述终端的通信模式、或与所述终端共同确定所述终端的通信模式。 可选的，该方法还包括： 接收终端的请求消息；所述请求消息用于所述终端请求网络侧修改网络侧相关的 终端通信模式。 其中，所述与所述终端共同确定所述终端的通信模式，包括： 向所述终端发送第一指示消息；所述第一指示消息用于指示网络侧是否启用网络 侧相关的终端通信模式； 接收所述终端发送的第二指示消息；所述第二指示消息用于指示所述终端是否启 用终端侧相关的终端通信模式。 本发明实施例还提供了一种终端能力的确定方法，该方法应用于终端侧，包括： 上报终端的能力信息； 确定所述终端在通信路径上的能力划分方式、或与网络侧共同确定所述终端在通 信路径上的能力划分方式。 其中，所述终端的能力信息包括以下之一或任意组合： 终端是否同时支持两种或两种以上的通信模式； 终端是否支持LTE  PC5和NR  sidelink同时传输； 终端是否支持Uu接口与副链路sidelink接口同时传输。 6 CN 111586624 A 说　明　书 3/15 页 其中，所述终端的能力信息还包括以下之一或任意组合： 终端支持的band组合列表； 是否支持Uu接口与sidelink接口的split  DRB传输方式； 是否支持Uu接口与sidelink接口的PDCP  duplication传输方式； 是否支持LTE  PC5和NR  sidelink的split  DRB传输方式； 是否支持LTE  PC5和NR  sidelink的PDCP  duplication传输方式。 其中，所述确定所述终端在通信路径上的能力划分方式，包括： 所述终端通过无线资源控制RRC层确定在通信路径上的能力划分方式。 其中，所述确定所述终端在通信路径上的能力划分方式、或与网络侧共同确定所 述终端在通信路径上的能力划分方式，包括如下之一或组合： 接收网络侧发送的第三指示消息；所述第三指示消息用于网络侧指示Uu口确定使 用的band组合和/或基带处理能力； 如果确认Uu口能力或建议修改Uu口能力，则发送第四指示消息；所述第四指示消 息用于将sidelink上确定使用的band组合和/或基带处理能力指示给网络侧。 本发明实施例还提供了一种终端能力的确定方法，该方法应用于网络侧，包括： 接收终端的能力信息； 确定所述终端在通信路径上的能力划分方式、或与所述终端共同确定所述终端在 通信路径上的能力划分方式。 其中，所述确定所述终端在通信路径上的能力划分方式，包括： 向所述终端发送第三指示消息；所述第三指示消息用于网络侧指示Uu口确定使用 的band组合和/或基带处理能力。 其中，所述与所述终端共同确定所述终端在通信路径上的能力划分方式，包括： 向所述终端发送第三指示消息；所述第三指示消息用于网络侧指示Uu口确定使用 的band组合和/或基带处理能力； 接收所述终端发送的第四指示消息；所述第四指示消息为终端确认Uu口能力或建 议修改Uu口能力时发送的，用于将sidelink上确定使用的band组合和/或基带处理能力指 示给网络侧。 本发明实施例还提供了一种终端能力的确定装置，该装置应用于终端侧包括： 第一上报模块，用于上报终端的能力信息； 第一确定模块，用于确定终端的通信模式、或与网络侧共同确定所述终端的通信 模式。 本发明实施例还提供了一种终端能力的确定装置，该装置应用于网络侧，包括： 第一接收模块，用于接收终端的能力信息； 第二确定模块，用于确定所述终端的通信模式、或与所述终端共同确定所述终端 的通信模式。 本发明实施例还提供了一种终端能力的确定装置，该装置应用于终端侧，包括： 第二上报模块，用于上报终端的能力信息； 第三确定模块，用于确定所述终端在通信路径上的能力划分方式、或与网络侧共 同确定所述终端在通信路径上的能力划分方式。 7 CN 111586624 A 说　明　书 4/15 页 本发明实施例还提供了一种终端能力的确定装置，该装置应用于网络侧，包括： 第二接收模块，用于接收终端的能力信息； 第四确定模块，用于确定所述终端在通信路径上的能力划分方式、或与所述终端 共同确定所述终端在通信路径上的能力划分方式。 本发明实施例还提供了一种终端能力的确定装置，该装置包括：处理器和用于存 储能够在处理器上运行的计算机程序的存储器， 其中，所述处理器用于运行所述计算机程序时，执行上述方法的步骤。 本发明实施例还提供了一种计算机可读存储介质，其上存储有计算机程序，该计 算机程序被处理器执行时实现上述方法的步骤。 本发明实施例提供的终端能力的确定方法、装置和计算机可读存储介质，终端确 定终端的能力信息；上报终端的能力信息；确定终端的通信模式、或与网络侧共同确定所述 终端的通信模式。本发明实施例基于终端的能力信息实现终端和/或网络侧确定所述终端 的通信模式以及终端在通信路径上的能力划分方式。相比现有技术，本发明实施例提出网 络侧与终端协商的方式确定UE通信方式以及UE能力划分，因此更适用于NR  V2X工作场景， 保证了终端本身对sidelink通信模式以及能力划分的灵活控制，通信模式无需完全取决于 网络配置，通信效率较高。 附图说明 图1为本发明实施例所述终端能力的确定方法流程示意图一； 图2为本发明实施例所述终端能力的确定方法流程示意图二； 图3为本发明实施例所述终端能力的确定方法流程示意图三； 图4为本发明实施例所述终端能力的确定方法流程示意图四； 图5为本发明实施例所述终端能力的确定装置结构示意图一； 图6为本发明实施例所述终端能力的确定装置结构示意图二； 图7为本发明实施例所述终端能力的确定装置结构示意图三； 图8为本发明实施例所述终端能力的确定装置结构示意图四； 图9为本发明实施例一所述UE连接示意图； 图10为本发明实施例一所述连接态UE能力划分流程示意图； 图11为本发明实施例二所述UE连接示意图； 图12为本发明实施例二所述空闲态UE进入连接态请求新通信模式流程示意图。
