技术摘要：
本发明提供一种图像读取装置，包括：原稿台，用于放置原稿；读取部，位于所述原稿台上方，读取位置形成于所述读取部与所述原稿台之间；以及搬送部，包括：搬送辊，位于所述读取位置的上游侧，用于将原稿搬送至所述读取位置；搬送引导部，位于所述搬送辊的下游侧，所述  全部
背景技术：
在图像读取装置中，原稿需要通过读取位置上游侧的搬送辊将原稿搬送至读取位 置，并且通过例如导轨等搬送引导部将原稿从所述搬送辊引导至所述读取位置。在原稿搬 送过程中，为了避免速度变动引起的图像问题，需要确保原稿接触下引导部，以稳定的速度 经过读取位置。
技术实现要素：

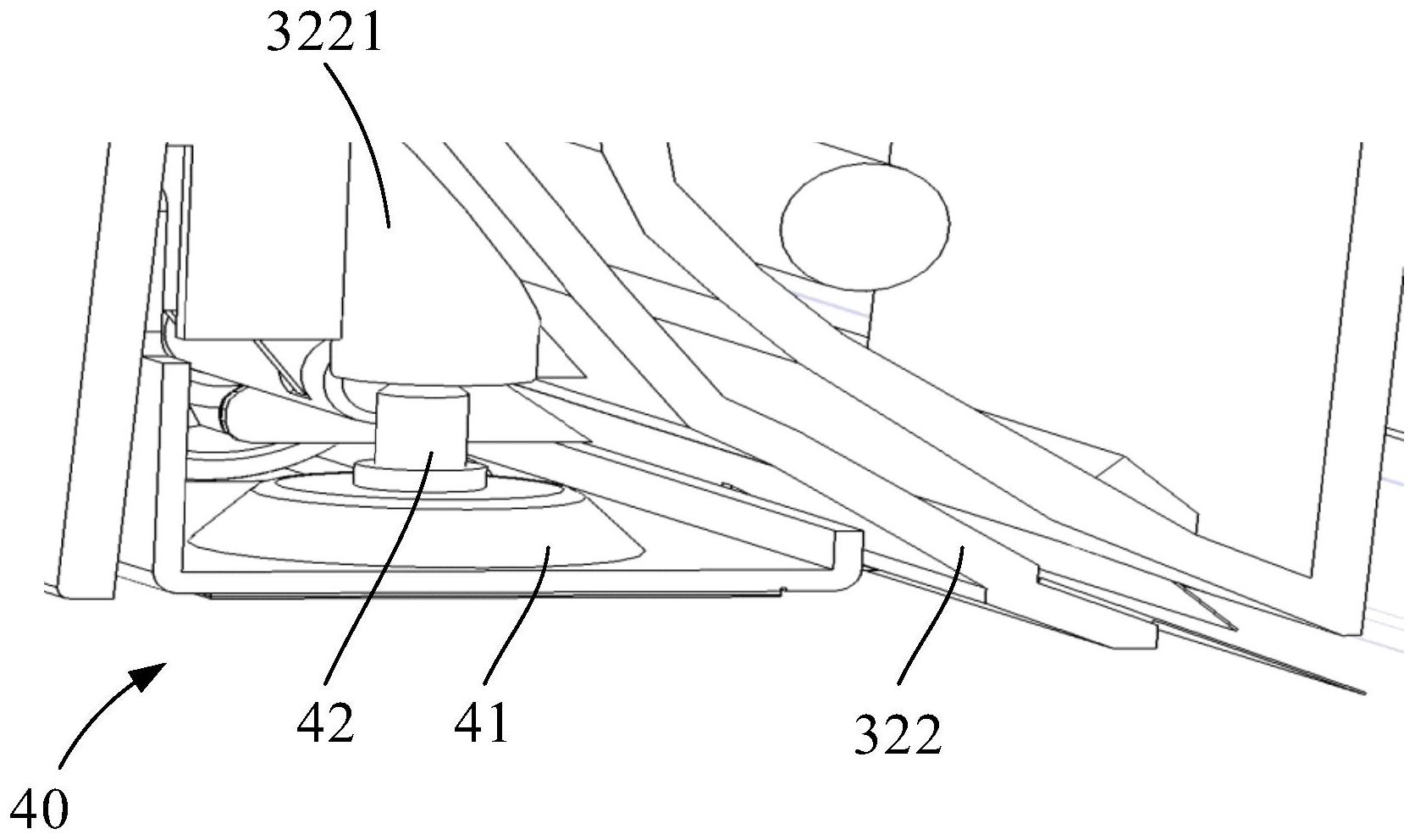

本发明的目的在于提供一种图像读取装置以及包括该图像读取装置的图像形成 装置，通过设置调整机构来调整下引导部和原稿台的相对位置，保证原稿在搬送过程中接 触下引导部。 根据本发明的第一个方面，提供了一种图像读取装置，包括：原稿台，用于放置原 稿；读取部，位于所述原稿台上方，读取位置形成于所述读取部与所述原稿台之间；以及搬 送部，包括：搬送辊，位于所述读取位置的上游侧，用于将原稿搬送至所述读取位置；以及搬 送引导部，位于所述搬送辊的下游侧，所述搬送引导部包括下引导部，所述下引导部从所述 搬送辊处向原稿搬送方向下游侧弯曲延伸，用于将原稿从所述搬送辊引导至所述读取位 置；其中，所述图像读取装置还包括调整机构，用于调整所述下引导部的位置，使所述下引 导部邻近所述读取位置的末端在其宽度方向上持平。 根据上述技术构思，本发明可进一步包括任何一个或多个如下的可选形式。 在某些可选形式中，所述调整机构与所述下引导部平面接触。 在某些可选形式中，所述调整机构包括底座和调整部，所述调整部安装在所述底 座上并支承所述下引导部，所述调整部能够相对于所述底座移动，以调整所述下引导部的 位置。 在某些可选形式中，所述调整机构包括底座和连杆机构，所述连杆机构安装在所 述底座上并支承所述下引导部，所述连杆机构能够相对于所述底座转动，以调整所述下引 导部的位置。 在某些可选形式中，在所述读取部相对于所述原稿台运动以关闭所述读取部时， 所述调整机构与所述原稿台接触，借助所述原稿台向上推所述调整机构来调整所述下引导 部的位置。 在某些可选形式中，所述调整机构为从所述下引导部的所述末端延伸的调整部， 所述调整部包括支点和原稿台接触部，在所述读取部相对于所述原稿台运动以关闭所述读 取部时，所述原稿台接触部与所述原稿台接触，借助所述原稿台向上推所述原稿台接触部 使得所述调整部围绕所述支点向上转动，由此调整所述下引导部的位置。 3 CN 111586248 A 说　明　书 2/6 页 在某些可选形式中，所述调整机构为从所述下引导部的所述末端延伸的调整部， 所述调整部与所述下引导部一体成型，所述下引导部具有薄壁部分，所述薄壁部分形成支 点，使得所述调整部受到所述原稿台的向上推力时围绕所述支点向上转动，由此调整所述 下引导部的位置。 在某些可选形式中，所述下引导部沿其宽度方向的两端是固定的，所述调整机构 安装在所述下引导部沿其宽度方向的中间部分的下方。 在某些可选形式中，所述图像读取装置包括多个所述调整机构，多个所述调整机 构对称地安装在所述下引导部沿其宽度方向的两侧的下方。 根据本发明的第二个方面，提供一种图像形成装置，其包括根据本发明的第一个 方面所述的图像读取装置，用于读取原稿上的图像；以及图像形成部，用于在纸张上形成图 像。 与现有技术相比，本发明实施例的技术方案具有以下有益效果： 根据本发明的实施例的图像读取装置设置调整机构来调整读取位置上游侧的下 引导部的高度，保持原稿在搬送过程中接触下引导部，避免因原稿与下引导部之间的间隙 导致原稿先端在突入到下游侧导轨时的速度变化(先端减速)，确保原稿在搬送过程中的稳 定性，从而避免了速度变动引起的图像问题。 附图说明 本发明的其它特征以及优点将通过以下结合附图详细描述的可选实施方式更好 地理解，附图中相同的标记表示相同或相似的部件，其中： 图1示出了根据本发明的图像形成装置的结构示意图。 图2示出了根据本发明的图像形成装置的图像读取装置的部分结构的示意图。 图3示出了图像读取装置的下引导部的变形的示意图。 图4示出了根据本发明的图像读取装置的调整机构的第一实施例的结构示意图。 图5-图6示出了根据本发明的图像读取装置的调整机构的第二实施例的结构示意 图。 图7示出了根据本发明的图像读取装置的调整机构的第三实施例的结构示意图。 图8示出了根据本发明的图像读取装置的调整机构的第四实施例的结构示意图。 图9示出了根据本发明的图像读取装置的调整机构的第五实施例的结构示意图。 图10示出了根据本发明的图像读取装置的调整机构的第六实施例的结构示意图。
