技术摘要：
本发明公开了一种建筑材料用加工辅助装置，涉及建筑工程技术领域。本发明包括罐体；罐体周侧面分别固定连通有进料嘴和进液管；罐体内部固定连接有混料机构；罐体底面固定连通有排料斗；混料机构包括顶座；顶座底面与罐体固定连接；顶座内壁固定连接有静齿环；顶座轴心  全部
背景技术：
建筑工程指通过对各类房屋建筑及其附属设施的建造和与其配套的线路、管道、 设备的安装活动所形成的工程实体；其中“房屋建筑”指有顶盖、梁柱、墙壁、基础以及能够 形成内部空间，满足人们生产、居住、学习、公共活动需要的工程。 在建筑施工过程中，经常需要对一些建筑施工用的浆液进行搅拌，以便实现液体 原料的充分混合。然而，现有的对浆液搅拌装置往往为固定式结构，其不能达到全方位搅拌 效果，且搅拌时，搅拌桨的旋向往往是单向的，因而混料效果较差。
技术实现要素：

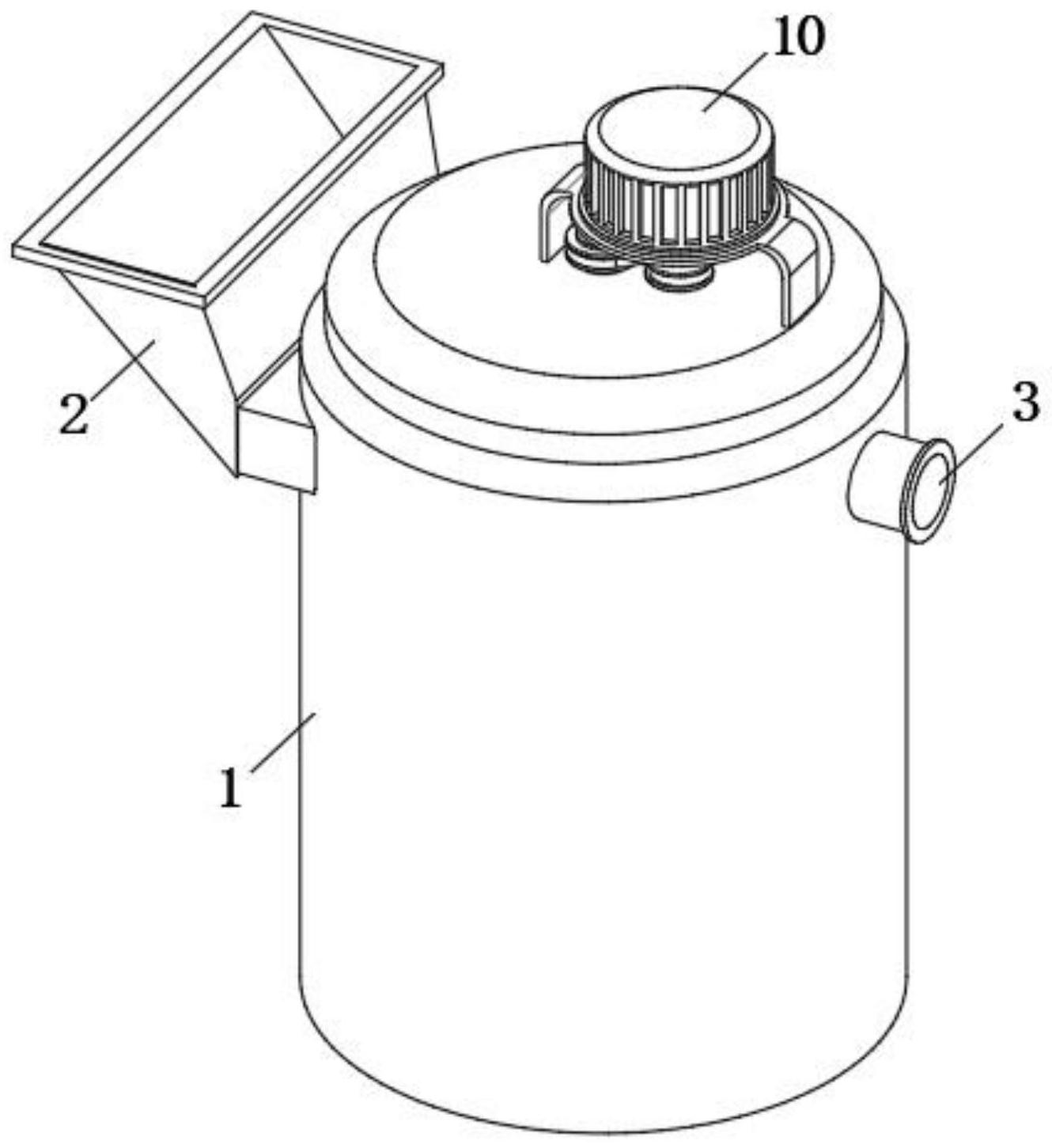

本发明的目的在于提供一种建筑材料用加工辅助装置，通过混料机构的设计，解 决了现有的建筑材料加工装置混料效果较差的问题。 为解决上述技术问题，本发明是通过以下技术方案实现的： 本发明为一种建筑材料用加工辅助装置，包括罐体；所述罐体周侧面分别固定连 通有进料嘴和进液管；所述罐体内部固定连接有混料机构；所述罐体底面固定连通有排料 斗；所述混料机构包括顶座；所述顶座底面与罐体固定连接；所述顶座内壁固定连接有静齿 环；所述顶座轴心位置通过轴承转动连接有外轴；所述外轴内壁通过轴承转动连接有内轴； 所述顶座顶面通过支架固定连接有传动电机；所述传动电机输出轴的一端通过皮带分别与 外轴和内轴传动连接；所述外轴周侧面固定连接有上齿盘；所述内轴底端固定连接有下齿 盘；所述下齿盘与静齿环相对表面之间啮合有一组呈圆周阵列分布的从动齿盘；一组所述 从动齿盘底面均固定连接有反轴；一组所述反轴内壁均通过轴承转动连接有正轴；一组所 述正轴周侧面均固定连接有从动齿轮；一组所述从动齿轮周侧面均与上齿盘啮合；一组所 述反轴周侧面均固定连接有第一搅拌组件；一组所述正轴周侧面均固定连接有一组呈线性 阵列分布的第二搅拌组件；所述下齿盘底面还固定连接有中轴；所述中轴周侧面固定连接 有螺旋搅拌叶片。 进一步地，所述第一搅拌组件包括第一连接环；所述第一连接环内壁与反轴固定 连接；所述第一连接环周侧面固定连接有两对呈设置的搅拌主叶；两所述搅拌主叶一表面 均固定连接有一组呈线性阵列分布的第一搅拌齿。 进一步地，所述第二搅拌组件包括第二连接环；所述第二连接环内壁与正轴固定 连接；所述第二连接环周侧面固定连接有一组呈圆周阵列分布的第二搅拌齿。 进一步地，所述搅拌主叶为倒“L”状结构；两所述搅拌主叶分别位于正轴两侧 进一步地，所述排料斗为漏斗状机构；所述排料斗周侧面固定安装有阀门。 本发明具有以下有益效果： 本发明通过混料机构的设计，变传统的固定结构式搅拌为运动式结构搅拌，从动 3 CN 111569710 A 说　明　书 2/3 页 齿盘在下齿盘的驱动下，能够同步发生公转与自转，通过公转与自转的同步发生，继而到达 运动搅拌和全方法搅拌效果，同时通过从动齿盘的分布设计，变传统的单点式搅拌为多点 式搅拌，继而有效避免混料时存在混料死角的概率，通过上齿盘与从动齿轮的配合设计，则 变传统的单旋向使搅拌为双旋式差速搅拌，通过双旋式差速搅拌，从而有效提高该装置的 混料强度和混料均一度，通过螺旋搅拌叶片的设计，则能在混料时，使浆料产生循环上下翻 腾，继而有效避免浆料中的固体颗粒发生沉淀。 当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述所需要使用的 附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领 域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附 图。 图1为一种建筑材料用加工辅助装置的结构示意图； 图2为图1的剖面结构示意图； 图3为混料机构的结构示意图； 图4为顶座、外轴和内轴的结构示意图； 图5为静齿环、下齿盘、从动齿盘和中轴的结构示意图； 图6为从动齿盘、从动齿轮、反轴和正轴的结构示意图； 图7为下齿盘和螺旋搅拌叶片的结构示意图； 附图中，各标号所代表的部件列表如下： 1-罐体，2-进料嘴，3-进液管，4-混料机构，5-排料斗，6-顶座，7-静齿环，8-外轴， 9-内轴，10-传动电机，11-上齿盘，12-下齿盘，13-从动齿盘，14-反轴，15-正轴，16-从动齿 轮，17-第一搅拌组件，18-第二搅拌组件，19-中轴，20-螺旋搅拌叶片，21-阀门。
