技术摘要：
本申请涉及一种家电设备的档位调节电路和家电设备，该档位调节电路包括信号处理电路、采样电路以及处理装置。上述的档位调节电路，当家电设备的电机装置在用户设定的档位工作时会产生感应电压，通过信号处理电路对感应电压进行信号处理之后得到感应电信号，然后由采样  全部
背景技术：
当前城市生活中，大部分高层住宅的排烟管道均为公关烟道，在早中晚做饭高峰 期，大部分家庭均开启自家的烟机来进行排烟，使得公关烟道的排烟压力陡然增加。 用户在使用烟机进行排烟时是通过档位按键来设定好烟机的风速，当高层住宅中 大部分家庭都开启烟机时，由于公关烟道的排烟压力增加，烟机的负载增大，而用户又无法 查看到公关烟道内的压力情况来及时准确的调节烟机的档位以提高烟机的排烟性能，使得 烟机的排烟效果较差。
技术实现要素：

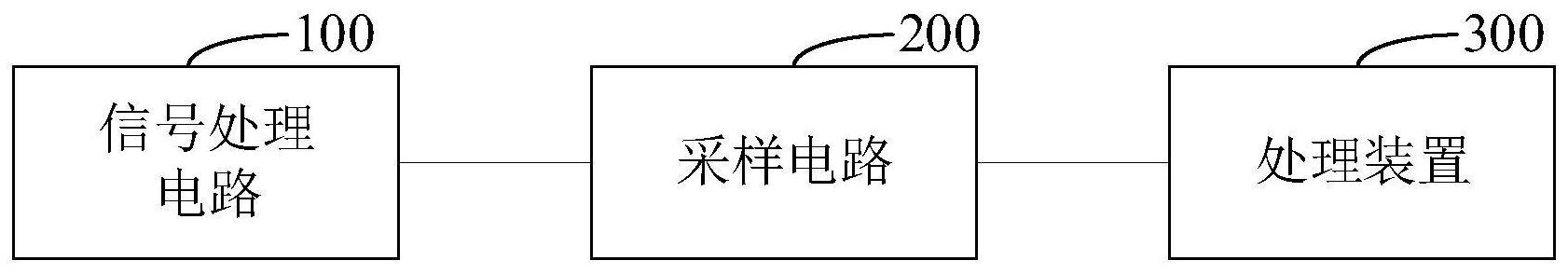

基于此，有必要针对烟机排烟效果差问题，提供一种能够提高烟机排烟效果的家 电设备的档位调节电路和家电设备。 一种家电设备的档位调节电路，该档位调节电路包括信号处理电路、采样电路以 及处理装置；信号处理电路用于连接家电设备的电机装置，采样电路连接信号处理电路和 处理装置，处理装置用于连接电机装置；信号处理电路用于获取电机装置产生的感应电压， 并进行信号处理得到感应电信号；采样电路用于对感应电信号进行电压采样，得到采样电 压数据并输出至处理装置；处理装置用于根据采样电压数据以及电机装置的当前档位对应 的预设电压值范围，输出对应的控制信号以调节电机装置的当前档位。 上述的档位调节电路，当家电设备的电机装置在用户设定的档位工作时会产生感 应电压，通过信号处理电路对感应电压进行信号处理之后得到感应电信号，然后由采样电 路将感应电信号进行电压采样得到采样电压数据并发送给处理装置，由处理装置根据采样 电压数据以及电机装置当前档位对应的预设电压值范围进行比较分析，从而输出相应的控 制信号来调节电机装置的当前档位，实现了根据感应电压来监测家电设备的电机装置的负 载变化，从而对应的调节电机装置当前档位，以提高排烟性能的目的。 在其中一个实施例中，信号处理电路包括第一整流组件以及第一滤波组件，第一 整流组件的一端用于连接电机装置，第一整流组件的另一端连接第一滤波组件的一端和采 样电路，第一滤波组件的另一端用于连接电机装置。通过设置第一整流组件和第一滤波组 件，能够进行相应的整流滤波处理，使得输出至采样电路的感应电信号稳定平滑，保证采样 电路能够采样到准确的采样电压数据。 在其中一个实施例中，第一整流组件包括第一电阻组件和第一二极管组件，第一 滤波组件包括第二电阻组件和第一电容组件；第一电阻组件的一端用于连接电机装置，第 一电阻组件的另一端与第一二极管组件的输入端连接，第一二极管组件的输出端连接采样 电路、第二电阻组件的一端以及第一电容组件的一端，第二电阻组件的另一端和第一电容 4 CN 111594900 A 说　明　书 2/7 页 组件的另一端均用于连接电机装置。 在其中一个实施例中，采样电路包括第一分压组件和第二分压组件，第一分压组 件的一端与信号处理电路连接，第一分压组件的另一端连接第二分压组件的一端以及处理 装置，第二分压组件的另一端接地。通过设置第一分压组件以及第二分压组件，能够进行分 压，防止输出至处理装置的采样电压数据过高而损坏处理装置。 在其中一个实施例中，采样电路还包括第二电容组件，第二电容组件的一端第一 分压组件的一端连接，第二电容组件的另一端与第二分压组件的另一端连接。 在其中一个实施例中，采样电路还包括第二二极管组件，第二二极管组件的输入 端与第一分压组件的一端连接，第二二极管组件的输出端用于连接输入电源。 一种家电设备，该家电设备包括电机装置和上述的档位调节电路。 上述家电设备，当家电设备的电机装置在用户设定的档位工作时会产生感应电 压，通过信号处理电路对感应电压进行信号处理之后得到感应电信号，然后由采样电路将 感应电信号进行电压采样得到采样电压数据并发送给处理装置，由处理装置根据采样电压 数据以及电机装置当前档位对应的预设电压值范围进行比较分析，从而输出相应的控制信 号来调节电机装置的当前档位，实现了根据感应电压来监测家电设备的电机装置的负载变 化，从而对应的调节电机装置当前档位，以提高排烟性能的目的。 在其中一个实施例中，电机装置包括电机和两个或两个以上的绕组，各个绕组均 绕制在金属棒上，各个绕组串联之后与电机连接。 在其中一个实施例中，信号处理电路的一端与金属棒的一端连接，信号处理电路 的另一端与金属棒的另一端连接。 在其中一个实施例中，金属棒包括首端以及末端，各个绕组均绕制在金属棒的首 端与末端之间，信号处理电路的一端与金属棒的首端连接，信号处理电路的另一端与金属 棒的末端连接。 在其中一个实施例中，家电设备为抽油烟机。 附图说明 为了更清楚地说明本申请实施例或传统技术中的技术方案，下面将对实施例或传 统技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 申请的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图； 图1为一实施例中家电设备的档位调节电路系统框架示意图； 图2为一实施例中信号处理电路以及电机装置的电路原理示意图； 图3为一实施例中采样电路的电路原理示意图。
