技术摘要：
本发明公开了一种用于胃部检测的多功能内镜，具体涉及胃部检测领域，包括连接管，所述连接管的一端设置有外环，所述连接管的另一端固定安装有连接环，所述连接环的一端设置有旋钮，所述旋钮的外表面设置有螺纹。本发明通过设置外环、微型摄像头、内环和第一连接轴，在  全部
背景技术：
胃镜检查能直接观察到被检查部位的真实情况，更可通过对可疑病变部位进行病 理活检及细胞学检查，以进一步明确诊断，是上消化道病变的首选检查方法。 但是上述技术方案在实际运用时，如现有的内镜在进行使用时，一端的摄像头容 易受到物体的遮挡，使观察具有一定的局限性。
技术实现要素：

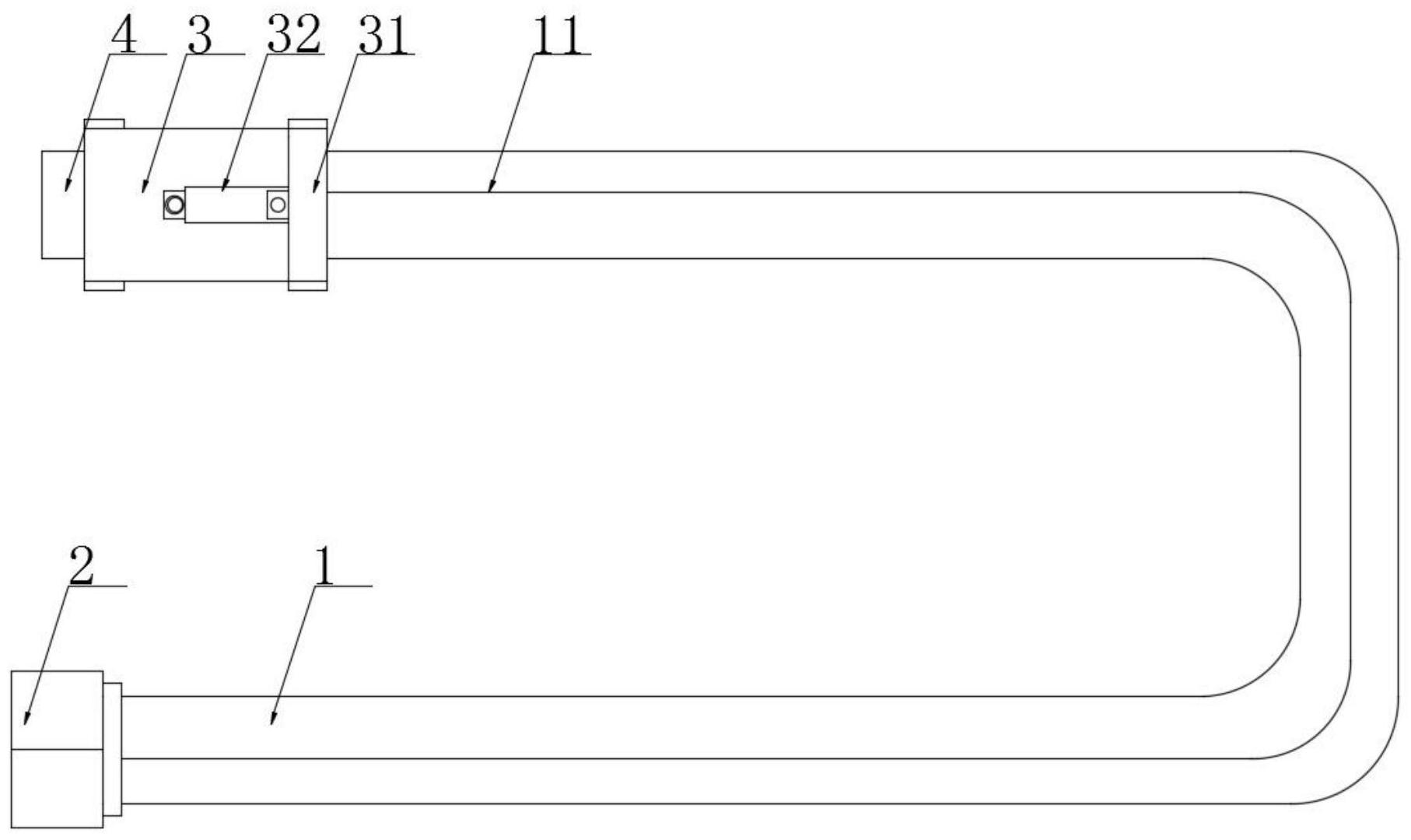

为了克服现有技术的上述缺陷，本发明的实施例提供一种用于胃部检测的多功能 内镜，通过设置外环、微型摄像头、内环和第一连接轴，在使用时，将外环上的微型摄像头打 开，外环处于展开的状况，增加了微型摄像头的视野，使微型摄像头可以较为全面的捕捉胃 部的情况，在微型摄像头工作状态时，一端的照明打开进行工作，当检测完毕后，连接轴上 的第一扭簧会带动外环向内收拢，将外环一侧的微型摄像头扣在内环上，减小空间，便于将 从胃中取出，同时也对微型摄像头进行一定的保护。 为实现上述目的，本发明提供如下技术方案：一种用于胃部检测的多功能内镜，包 括连接管，所述连接管的一端设置有外环，所述连接管的另一端固定安装有连接环，所述连 接环的一端设置有旋钮，所述旋钮的外表面设置有螺纹，所述连接环与旋钮通过螺纹活动 连接； 所述外环的内壁固定安装有微型摄像头，所述微型摄像头的内部固定安装有内 环，所述内环的外表面开设有凹槽，所述微型摄像头与凹槽相匹配，所述内环的一端固定安 装有照明灯，所述内环的一端位于照明灯的一侧开设有出气口，所述内环的一端位于照明 灯的另一侧开设有出水口，所述微型摄像头的一端固定安装有连接轴，所述连接轴的外表 面套设有第一扭簧，所述外环通过连接轴与内环活动连接，所述第一扭簧的外表面固定安 装有转轴，所述连接管的内部设置有连接带，所述连接带的一端缠绕在转轴的外表面； 所述连接环的外表面套设有套环，所述连接环的外表面开设有第一滑槽，所述套 环与连接环通过第一滑槽滑动连接； 所述连接环的内壁两侧固定安装有安装板，所述安装板的一侧外表面开设有第二 滑槽，所述第二滑槽的内部固定安装有弹簧。 在一个优选的实施方式中，所述连接环的顶端设置有插销，所述连接环与插销滑 动连接，所述套环的一侧固定安装有插块。 在一个优选的实施方式中，所述插块的外表面开设有限位槽，所述连接环的内部 开设有内槽。 在一个优选的实施方式中，所述插销的底端固定安装有限位块，所述限位块与限 3 CN 111543930 A 说　明　书 2/5 页 位槽相匹配。 在一个优选的实施方式中，所述内槽的内壁底端设置有挡板，所述挡板的一端两 侧固定安装侧架。 在一个优选的实施方式中，所述挡板通过侧架与连接环活动连接，所述挡板的一 端固定安装有内轴，所述内轴的外表面套设有第二扭簧。 在一个优选的实施方式中，所述安装板的一端设置有夹板，所述弹簧的一端与夹 板固定连接，所述夹板通过第二滑槽与安装板滑动连接。 在一个优选的实施方式中，所述连接环的内部设置有主杆，所述主杆的一端两侧 固定安装有侧管。 在一个优选的实施方式中，所述侧管的一端与主杆相连通，所述侧管的内部设置 有活塞杆，所述侧管与活塞杆滑动连接。 在一个优选的实施方式中，所述活塞杆的一端与夹板固定连接，所述主杆的一端 设置有推杆，所述主杆为中空结构，所述推杆的一端与旋钮固定连接。 本发明的技术效果和优点： 1、本发明通过设有外环、微型摄像头、内环和第一连接轴，在使用时，将外环上的 微型摄像头打开，外环处于展开的状况，增加了微型摄像头的视野，使微型摄像头可以较为 全面的捕捉胃部的情况，在微型摄像头工作状态时，一端的照明打开进行工作，当检测完毕 后，连接轴上的第一扭簧会带动外环向内收拢，将外环一侧的微型摄像头扣在内环上，减小 空间，便于将从胃中取出，同时也对微型摄像头进行一定的保护； 2、本发明通过设有套环、第一滑槽、插块和限位槽，在将外环展开时，需要沿着第 一滑槽滑动套环，直到带动套环一侧的插块插入第一滑槽的一端，使插块上的限位槽与插 销底端的限位块对应，然后将插销向下按压，插销会推开底端的挡板，插入插块的限位槽 内，对套环进行固定，增加内镜使用时的稳定性； 3、本发明通过设有连接环、旋钮、夹板和活塞杆，当清洗完毕对连接管与连接环进 行连接时，可以先将连接管的一端插入连接环与夹板之间，接着向内转动旋钮，通过旋钮将 推杆向内推动，将主杆内的空气推入侧管，从而通过活塞杆将夹板向外推动，夹住连接管， 便于对连接管进行连接。 附图说明 图1为本发明的整体结构示意图。 图2为本发明的外环的俯视图。 图3为本发明的外环的展开结构图。 图4为本发明的图3的A处放大图。 图5为本发明的套环的连接结构示意图。 图6为本发明的图5的B处放大图。 图7为本发明的挡板的连接结构图。 图8为本发明的连接环的侧视图。 图9为本发明的连接环的内部结构图。 附图标记为：1、连接管；11、连接带；2、外环；21、微型摄像头；22、内环；23、照明灯； 4 CN 111543930 A 说　明　书 3/5 页 24、出气口；25、出水口；26、连接轴；27、第一扭簧；28、转轴；3、连接环；31、套环；32、第一滑 槽；33、插销；34、插块；35、限位槽；36、内槽；37、限位块；38、挡板；381侧架；382、内轴；383、 第二扭簧；4、旋钮；41、安装板；42、第二滑槽；43、弹簧；44、夹板；45、主杆；46、侧管；47、活塞 杆；48、推杆。
