技术摘要：
本发明公开了一种酒糟脱水烘干系统，包括离心脱水装置和烘干装置，离心脱水装置包括脱水仓、空心轴和驱动脱水仓旋转的驱动装置；空心轴的外壁上设有刮板，刮板的底端与空心轴的外壁底端铰接，刮板的中部铰接有连杆，空心轴的外壁沿其轴向开设有滑槽，滑槽内滑动连接有  全部
背景技术：
固态白酒丟糟中残留较多的有机物及水分，堆放时易霉烂而不耐储存，目前大量 的固态白酒企业的丟糟资源化利用率不高，日益巨增的丟糟对环保造成了极大的压力。
技术实现要素：

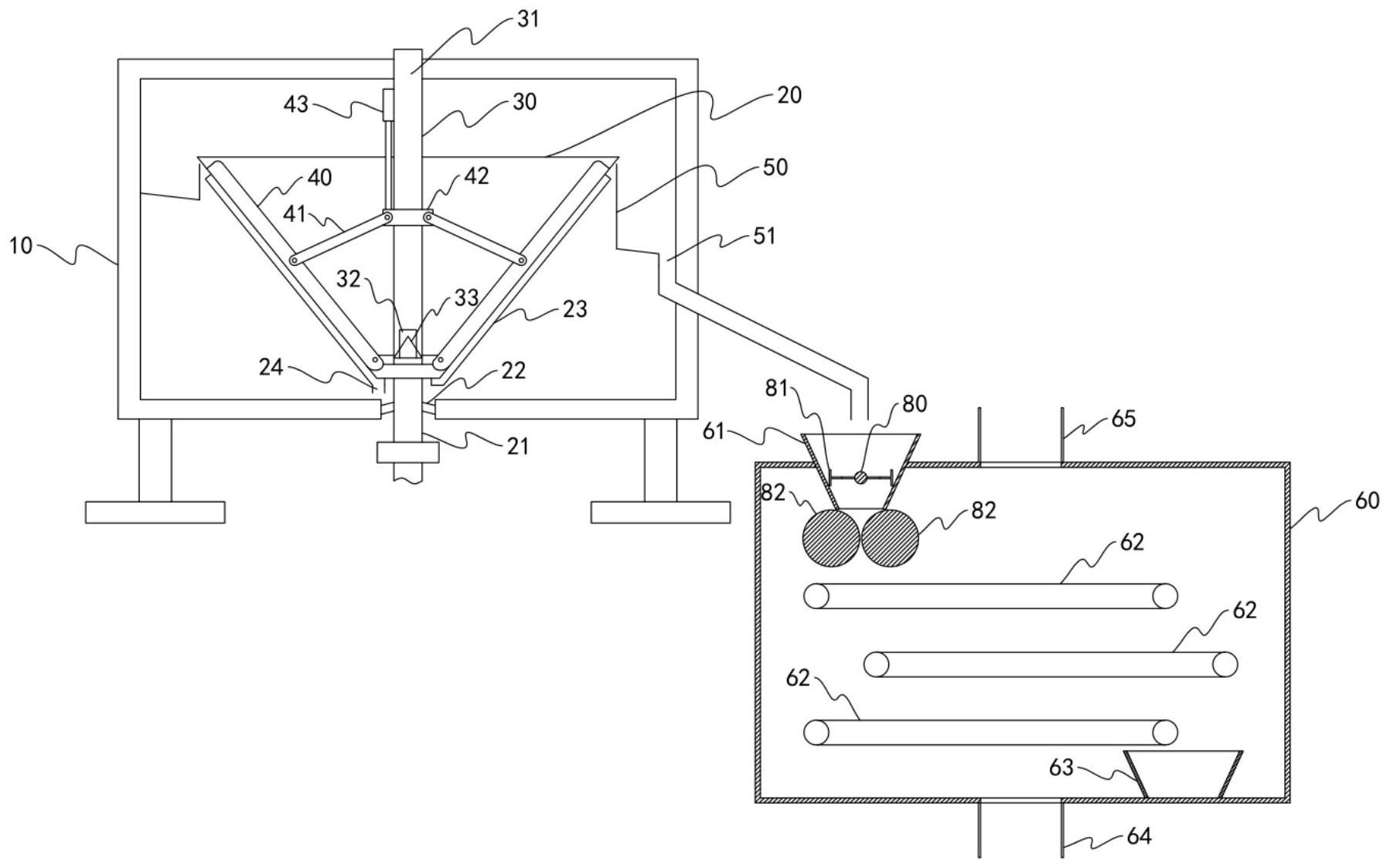

为解决现有技术中存在的问题，本发明提供了一种酒糟脱水烘干系统。 本发明采用的技术方案是： 一种酒糟脱水烘干系统，包括离心脱水装置和烘干装置，所述离心脱水装置包括 脱水仓、空心轴和驱动脱水仓旋转的驱动装置，所述脱水仓呈锥形，所述脱水仓的小端向下 设置，所述脱水仓的侧壁上设有若干漏水小孔，所述脱水仓内部空间为脱水空间；所述空心 轴与脱水仓同轴设置，所述空心轴的内孔为输料孔，所述空心轴上设有位于脱水空间底部 的出料孔，所述出料孔将输料孔和脱水空间连通；当所述脱水仓旋转时，离心力能够使酒糟 沿脱水仓内表面向上移动；所述空心轴的外壁上设有刮板，所述刮板的底端与空心轴的外 壁底端铰接，所述刮板的中部铰接有连杆，所述空心轴的外壁沿其轴向开设有滑槽，所述滑 槽内滑动连接有滑块，所述连杆的另一端与滑块铰接；所述脱水仓的顶部外缘处设有物料 收集槽，所述物料收集槽呈环形，所述物料收集槽的轴心一侧的径向截面呈“凹”字形，所述 物料收集槽倾斜设置，所述物料收集槽的最低处设有物料输出孔； 所述烘干装置包括干燥室、冷却器和换热器；所述干燥室的顶部一侧设有进料斗， 所述物料输出孔与进料斗连通，所述干燥室内设有传送机构，所述传送机构包括多层传送 带，最上层传送带的进料端位于所述进料口的正下方，其余传送带的进料端位于上一层传 送带的出料端的外侧，所述干燥室的底部对应最下层传统带的出料端设有出料斗，所述出 料斗的出料口连接有绞龙送料机构；所述干燥室的底部设有热风进口，所述干燥室的顶部 设有冷风出口，所述换热器的出风口连接干燥室的热风进口，所述干燥室的冷风出口连接 冷却器的进风口，所述冷却器的出风口连接换热器的进出口。 优选的，还包括机架，所述脱水仓的底部中心处同轴连接有转轴，所述转轴通过推 力轴承与机架连接，所述空心轴的顶端与机架固定连接；所述空心轴的外壁上设有直线电 机，所述直线电机的输出轴沿空心轴的轴向设置，所述直线电机的输出轴与滑块连接，所述 转轴的底端连接驱动装置，所述驱动装置为电机；所述物料收集槽的外壁与机架固定连接。 优选的，所述出料孔数量为四个且以空心轴的轴线为轴心呈圆周阵列分布，所述 空心轴内连接有导料锥，所述导料锥的尖端向上，所述导料锥的下端与出料孔的下沿平齐。 优选的，所述脱水仓外包覆有集水仓，所述集水仓的底部设有排水孔。 优选的，还包括余热回收装置，所述余热回收装置包括蒸发器、压缩机、冷凝器和 经济器，所述冷却器的出水口连接蒸发器的进水口，所述蒸发器的出水口连接冷却器的进 4 CN 111578628 A 说　明　书 2/6 页 水口，所述蒸发器的制冷剂出口连接压缩机的第一制冷剂进口，所述压缩机的制冷剂出口 连接冷凝器的制冷剂出口连接经济器的制冷剂进口，所述经济器的第一制冷剂出口连接蒸 发器的制冷剂进口，所述经济器的第二制冷剂出口连接压缩机的第二制冷剂进口，所述冷 凝器的进水口连接换热器的出水口，所述冷凝器的出水口连接换热器的进水口。 优选的，所述干燥室的热风进口和冷风出口分别位于传送机构的中部正下方和正 上方。 优选的，所述传送带水平设置，所述传送带为网带。 优选的，所述干燥室的进料斗中设有布料机构，所述布料机构包括搅拌轴、拨料爪 和布料辊，所述搅拌轴的两端分别经轴承与进料斗的两侧壁连接，所述搅拌轴水平设置，且 搅拌轴的轴向与传送带的传送方向垂直，所述搅拌轴的一端延伸至进料斗外并连接有驱动 电机，所述拨料爪以两个为一组沿搅拌轴的轴向均布设置于搅拌轴的柱面上，每组拨料爪 中的两拨料爪以搅拌轴为中心呈对称分布，所述布料辊设于搅拌轴的正下方，所述布料辊 包括两个相对设置的压辊，两压辊的两端分别通过轴承与进料斗的两侧壁连接，两压辊一 端延伸至进料斗外并连接有驱动电机使两压辊靠近搅拌轴所在竖直平面的一侧均向下旋 转以下料。 优选的，两所述压辊延伸至进料斗外的一端分别连接有齿轮，两齿轮相互啮合，其 中一个压辊的该端连接有驱动电机。 本发明的有益效果是： 1、结合离心脱水与热风烘干，酒糟先经过离心脱水初步干燥，再由热风烘干进一 步干燥，酒糟的干燥效果更好，处理后的酒糟含水率更低，使酒糟堆放时不易霉烂而延长储 存时间，利于对酒糟再利用，更环保； 2、控制脱水仓的锥度，使离心能够让酒糟沿脱水仓的内表面向上移动，实现连续 进料、干燥、出料，无需为进料、出料而停机； 3、在使用一段时间后，酒糟可能会粘附于脱水仓内表面，可在酒糟干燥完后，通过 直线电机驱动刮板与脱水仓的内表面接触，然后驱动装置低速驱动脱水仓转动将脱水仓内 表面粘附的酒糟刮下即可； 4、通过干燥的热空气从下至上对传送带上的酒糟进行加热烘干，上层传送带上的 酒糟在其出料端掉落至下层传送带，通过多层传送带的上下错位配合，不仅延长了酒糟烘 干时间，增加了同时进行烘干的酒糟量，而且还节省了传送带的安装空间； 5、为保证用于烘干酒糟的空气干燥，对从冷风出口出来的温度较低的潮湿空气通 过冷却器进行进一步冷却降温，并将空气冷却过程中水蒸汽凝结成的水排出； 6、余热回收装置不仅可提供热水通过换热器对冷却后的空气加热再送入干燥室 对酒糟进行烘干，而且还可回收利用冷却器中冷却水吸收潮湿空气所带有的余热，提高了 能源的利用率，更绿色环保； 7、通过布料机构使酒糟均匀平摊在传送带上，避免酒糟堆积导致干燥效果差，平 摊后的酒糟与热风的接触面积增大，烘干效率更高、烘干效果更好。 附图说明 图1为本发明实施例的正视结构示意图； 5 CN 111578628 A 说　明　书 3/6 页 图2为本发明实施例中干燥室的俯视结构示意图； 图3为本发明实施例中烘干装置的结构框图； 图4为本发明实施例中余热回收装置的结构框图； 附图标记：10、机架，20、脱水仓，21、转轴，22、推力轴承，23、集水仓，24、排水孔， 30、空心轴，31、输料孔，32、出料孔，33、导料锥，40、刮板，41、连杆，42、滑块，43、直线电机， 50、物料收集槽，51、物料输出孔，60、干燥室，61、进料斗，62、传送带，63、出料斗，64、热风进 口，65、冷风出口，70、冷却器，71、换热器，72、蒸发器，73、压缩机，74、冷凝器，75、经济器， 80、搅拌轴，81、拨料爪，82、压辊，83、齿轮。
