技术摘要：

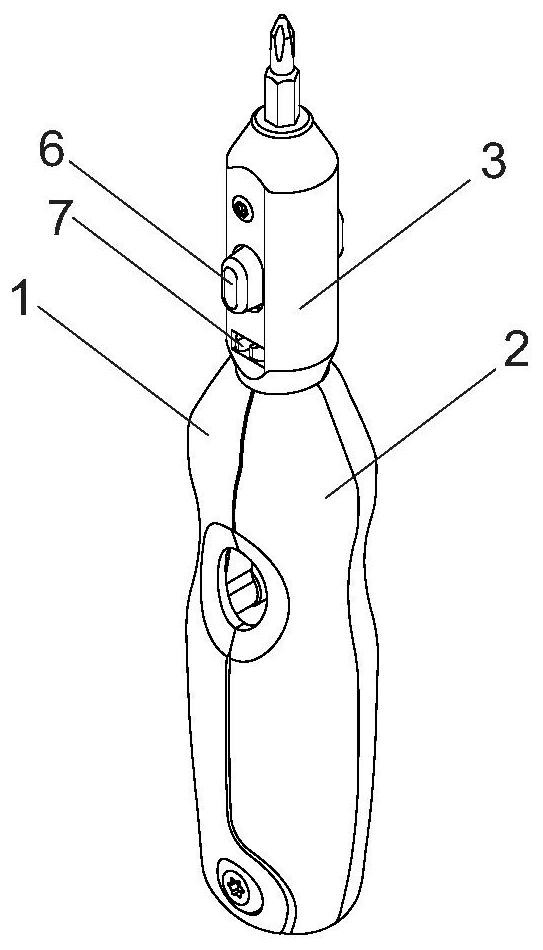

本发明公开了一种收放式工具，包括一对手柄壳体和工具主体，两手柄壳体互相铰接，工具主体可容纳于两手柄壳体合拢后形成的腔体内，工具主体可在隐入腔体和露出腔体两种状态间转换，工具主体上设有一对连接臂，两个连接臂与两手柄壳体一一对应相连，连接臂一端与工具主  全部
背景技术：
现有的手动工具通常由工具主体和手柄组成，手柄为工具主体的延长部分，一些 设计中例如刀具、锯子等通常工具主体可折叠至手柄内部，以实现工具主体在非作业情况 下的收纳，既可解决工具主体安全存放问题又可节省工具的占用空间。但现有的收放式设 计中，工具主体由存放位置至工作位置的转换通常采用手工操作方式实现，还未实现更快 捷方便的动态转换。例如公开号为CN204843978U的实用新型专利于2015年12月9日公开了 一种折叠螺丝刀，旨在提供一种结构简单，固定效果好的折叠螺丝刀，其技术方案要点是包 括螺丝刀刀柄和螺丝刀刀杆，所述的螺丝刀刀柄与螺丝刀刀杆相配的容纳槽，所述的螺丝 刀刀杆包括刀杆主体和与刀杆主体固定连接的铰接段，所述的铰接段上设有铰接轴，所述 的容纳槽侧壁设有与铰接轴相配的孔，所述的铰接轴中心轴线在铰接段宽度的平分线上， 所述的螺丝刀刀柄设有与铰接段侧壁相抵触以将螺丝刀刀杆固定于容纳槽内或者螺丝刀 刀杆中心轴线与螺丝刀刀柄中心轴线重合位置的滑动块，所述的容纳槽侧壁设有供拨动后 滑动块滑动的滑动槽，通过一个滑动块固定不同状态下的螺丝刀刀杆，结构简单可靠。但如 前所述该实用新型也是通过手工操作方式实现工具主体的收放，使用起来不太方便。
技术实现要素：
现有的收放结构手动工具中通常采用手工操作方式实现工具主体在存放状态与 工作状态之间的转换，使用不便，为克服这一缺陷，本发明提供了一种能更方便快捷地转换 工具主体存放与工作状态的收放式工具。 本发明的技术方案是：一种收放式工具，包括一对手柄壳体和工具主体，两手柄壳 体互相铰接，工具主体可容纳于两手柄壳体合拢后形成的腔体内，工具主体可在隐入腔体 和露出腔体两种状态间转换，工具主体上设有一对连接臂，两个连接臂与两手柄壳体一一 对应相连，连接臂一端与工具主体铰接，另一端与手柄壳体的内壁铰接。两手柄壳体围绕铰 接部转动可以打开及闭合，在作业状态下，工具主体露在手柄壳体外，手柄壳体则合拢构成 手柄；在非作业状态下工具主体则隐入两手柄壳体合拢后形成的腔体内，这样既可有效节 省工具占用空间，又可安全存放工具主体。两个连接臂与两手柄壳体构成四连杆机构，当两 手柄壳体打开时，在手动加力或蓄能部件的驱动下，四连杆机构自动变形，在轴向上拉长， 使工具主体轴向外移，从手柄壳体的腔体内移到腔体外，完成工具主体从存放状态到工作 状态的转换。 作为优选，工具主体上设有可使工具主体由壳体内向壳体外移动的外弹驱动件， 外弹驱动件设于所述连接臂与工具主体间。外弹驱动件为蓄能部件，使得工具主体从壳体 内到壳体外的转换成为自动完成的动态转换，使用起来更为方便快捷。手柄壳体打开后，工 具主体可在外弹驱动件驱动下自动弹出，这样可减少手动操作的麻烦，使本收放式工具可 3 CN 111590498 A 说　明　书 2/5 页 更方便快捷地转换为工作状态。 作为优选，所述手柄壳体与工具主体间设有锁定装置，锁定装置包括位于工具主 体上的操作按钮、锁定件、弹性件和位于所述手柄壳体上的锁定凸片，锁定件一端设有V形 开口，操作按钮可触压锁定件压缩V形开口，弹性件嵌置于V形开口内且可扩张V形开口，锁 定件的外侧壁上设有钳状卡头，钳状卡头的钳口与两手柄壳体上锁定凸片对应贴合后总厚 度相匹配，所述手柄壳体合拢时，钳状卡头与锁定凸片卡接。锁定装置可使手柄壳体保持合 拢状态。正常状态下，弹性件推动V形开口扩张，使钳状卡头与锁定凸片卡接，形成锁定，使 手柄壳体保持合拢状态。按下操作按钮，可压缩锁定件，V形开口收小，钳状卡头随锁定件内 移，脱离锁定凸片，此时两手柄壳体被解锁，可打开以供工具主体进出。 作为优选，工具主体包括工具头和工具壳体，工具头连接在工具壳体顶端，操作按 钮滑动连接在工具壳体上并与锁定件抵接，锁定件和弹性件位于工具壳体内。工具头用于 安装螺丝批头、刀头、锯片等工具，工具壳体用于支撑工具头，同时为操作按钮、锁定件、弹 性件提供安装支撑。 作为优选，每个所述连接臂上的工具主体连接端均固设有一齿轮，两连接臂的齿 轮规格相同且互相啮合。连接臂上设置齿轮且齿轮互相啮合，可使两个连接臂摆动保持同 步。 作为优选，所述齿轮与对应连接臂一体成型。齿轮与连接臂采用一体成型而非装 配方式加工，不仅可确保连接强度，而且批量生产时效率更高。 作为优选，外弹驱动件为扭簧。在所述连接臂与工具主体的铰接连接处，扭簧既易 于安装，又节约空间，最为适用。 作为优选，弹性件为V形弹片，V形弹片适配嵌置于V形开口内。V形弹片形状与V形 开口空间匹配，便于可靠、紧凑地安装。 作为优选，两手柄壳体的前端设有与工具主体周面适配的卡口，工具主体露出所 述腔体时，工具主体周面与卡口贴合。工具主体露出所述腔体时由于工具主体周面与卡口 贴合，两手柄壳体可对工具主体形成支持和限位，使工具主体稳定地工作。 作为优选，工具主体为刀具、螺丝批、锯子中的一种。这些常用的手工工具均可设 计为收放式，节省空间，便于存放，也可避免工具的尖锐锋利部位伤人。 本发明的有益效果是： 使用更方便。本发明中工具主体可在外弹驱动件驱动下自动弹出，可更方便快捷地转 换为工作状态，减少手动操作的麻烦。 工具更便于携带储存。本发明结构设计合理，可在确保工具功能性的同时减小工 具存放占用空间，使工具更便于携带及储存。 通用性较强。本发明的手柄壳体可形成腔体，有较大容积容纳不同种类的工具，因 此通用性较强。 使工具能更安全妥善地存放。本发明的手柄壳体可形成腔体，可容纳不同种类的 工具，尤其是应用于带有利刃的工具时，能大大提高工具的存放安全性。 附图说明 图1为本发明的一种结构示意图； 4 CN 111590498 A 说　明　书 3/5 页 图2为本发明中工具主体隐入壳体时的结构示意图； 图3为本发明展开过程中的一种结构示意图； 图4为本发明的一种零件爆炸图； 图5为本发明中锁定装置的一种断面结构示意图； 图6为本发明的另一种展开时的结构示意图； 图7为本发明的另一种收起时的结构示意图； 图8为本发明中另一种锁定装置的锁定状态示意图； 图9为本发明中另一种锁定装置的解锁状态示意图； 图10为本发明在实施例3中的收起时结构示意图； 图11为本发明在实施例3中的展开时结构示意图； 图12为本发明在实施例3中的拆解结构示意图； 图13为本发明在实施例4中的结构示意图； 图14为本发明在实施例5中的结构示意图。 图中，1-第一手柄壳体，2-第二手柄壳体，3-工具主体，4-第二连接臂，5-第一连接 臂，6-操作按钮，7-钳状卡头，8-第二齿轮，9-第一齿轮，10-锁定件，11-弹性件，12-V形开 口，13-外弹驱动件，14-锁定凸片，15-枢轴，16-解锁钮，17-小径段，18-大径段，19-大开口， 20-锁扣片，21-开口枢转孔，22-工具头，23-工具壳体，24-卡口，25-锁定柱固定片，26-小开 口，27-避让缺口，28-锁定柱。
